CHAIN ??GUARD - ACHTER SCHOKDEMPER (GSX1100Z / D / XD)

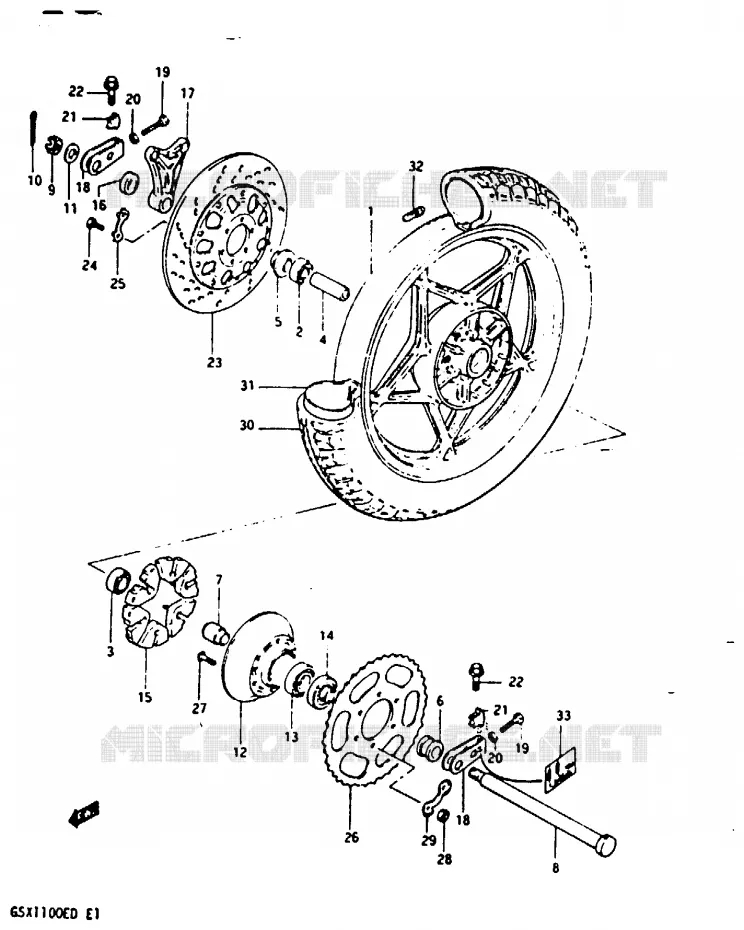

ACHTERWIEL (GSX1100EZ) VOOR SUZUKI GSX-E 1100 1983

ACHTERWIEL (GSX1100ED / EXD / ESD)

(1) 64111-49001-12U

RR CAST WHEEL 250X17
WHEEL, REAR (MT2.50X17)

(2) 08133-62047-000

NTN B1 20X47X14
BEARING, RH

(3) 09262-20042-000

KOYO B1 20X47X14
BEARING, LH

(4) 09180-20062-000

SPACER

(5) 64740-45002-000

SPACER
SPACER, AXLE RH

(6) 09180-20054-000

SPACER
SPACER, AXLE LH (20*33*28.3)

(7) 64733-3100V-000

SPACER,RR HUB BEARING
HOLDER, BEARING

(8) 64711-4900V-000

AXLE, REAR

(9) 08314-3118A-000

NUT

(10) 04111-4030A-000

COTTER PIN

(11) 09160-19008-000

WASHER 19X34X4
WASHER (19*34*4)

(12) 64611-31003-000

RR DRUM SPROCKET
DRUM, SPROCKET MOUNTING

(13) 09262-25073-000

BALL BEARING
BEARING,LH

(14) 09285-33001-000

OIL SEAL

(15) 64651-31001-000

RR HUB SHOCK ABSORB
CUSHION, REAR HUB

(16) 09180-20060-000

SPACER

(17) 69721-47011-000

BRACKET,REAR CALIPER
BRACKET, REAR CALIPERS

(18) 61410-31001-000

ADJUSTER, CHAIN

(19) 09104-08034-000

BOLT

(20) 08310-00087-000

NUT
NUT REFER TO FIG.31A(G-3) FOR MODE REFER TO FIG.31B(G-4) FOR MODE

(21) 61433-3100V-000

SUPPORTER, CHAIN ADJUSTER

(22) 01550-0860B-000

BOLT
BOLT (8*60)

(23) 59210-18450-000

DISK, REAR BRAKE

(24) 09100-08094-000

BOLT

(25) 09169-08016-000

WASHER,LOCK
WASHER

(26) 64511-49002-000

SPROCKET, REAR (NT:42)

(27) 09105-10001-000

BOLT 10 X 35.5
BOLT

(28) 09140-10026-XC0

NUT

(29) 09169-10007-000

WASHER,LOCK
WASHER

(30) 65100-49510-000

IRC T 450V17 GS11AW
TIRE (4.50V-17)

(31) 65200-49030-000

TUBE 4.50V17
TUBE, INNER (4.50-V17)

(32) 55412-17G00-000

BALANCER
BARANCER (20G)

(32) 55412-45100-000

BALANCER,WHEEL 30G
BALANCER NO.2 FIG.73 (J-5) : GSX1100ED/EXD/E FIG.74 (J-6) : GSX1100Z/D/XD

(33) 68377-49000-000

LABEL, CHAIN WEAR INDICATOR

	Onderdeelnummer	Produkt	Aantal
# 1	64111-49001-12U 641114900112U 641114900112U	RR CAST WHEEL 250X17 WHEEL, REAR (MT2.50X17)	Niet beschikbaar	0,00 €
# 2	08133-62047-000 0813362047000 0813362047000	NTN B1 20X47X14 BEARING, RH	28,93 €
# 3	08153-62047-000 09262-20042-000 0815362047000	KOYO B1 20X47X14 BEARING, LH	23,78 €
# 4	09180-20062-000 0918020062000 0918020062000	SPACER	12,47 €
# 5	64740-45001-000 6474045001000	SPACER SPACER, AXLE RH	Niet beschikbaar	0,00 €
# 6	09180-20054-000 0918020054000 0918020054000	SPACER SPACER, AXLE LH (203328.3)	Niet beschikbaar	0,00 €
# 7	64733-31000-000 6473331000000	SPACER, RR HUB BEARING HOLDER, BEARING	Niet beschikbaar	0,00 €
# 8	64711-49000-000 64711-4900V-000 6471149000000	AXLE, REAR	58,72 €
# 9	08314-31188-000 08314-3118A-000 0831431188000	NUT	5,72 €
# 10	04111-40308-000 04111-4030A-000 0411140308000	COTTER PIN	1,84 €
# 11	09160-19008-000 0916019008000 0916019008000	WASHER 19X34X4 WASHER (19344)	3,44 €
# 12	64611-31001-000 64611-31003-000 6461131001000	RR DRUM SPROCKET DRUM, SPROCKET MOUNTING	192,44 €
# 13	08113-63050-000 09262-25073-000 0811363050000	BALL BEARING BEARING, LH	28,13 €
# 14	09285-33001-000 0928533001000 0928533001000	OIL SEAL	8,61 €
# 15	64651-31000-000 64651-31001-000 6465131000000	RR HUB SHOCK ABSORB CUSHION, REAR HUB	11,83 €
# 16	09180-20060-000 0918020060000 0918020060000	SPACER	7,39 €
# 17	69721-47011-000 6972147011000 6972147011000	BRACKET, REAR CALIPER BRACKET, REAR CALIPERS	Niet beschikbaar	0,00 €
# 18	61410-45201-000 61410-31001-000 6141045201000	ADJUSTER, CHAIN	49,19 €
# 19	09104-08018-000 09104-08034-000 0910408018000	BOLT	3,42 €
# 20	08310-12088-000 08310-00087-000 0831012088000	NUT NUT REFER TO FIG.31A(G-3) FOR MODE REFER TO FIG.31B(G-4) FOR MODE	2,40 €
# 21	61433-31000-000 6143331000000	SUPPORTER, CHAIN ADJUSTER	Niet beschikbaar	0,00 €
# 22	01517-08608-000 01550-0860B-000 0151708608000	BOLT BOLT (8*60)	5,03 €
# 23	59210-18450-000 5921018450000 5921018450000	DISK, REAR BRAKE	519,68 €
# 24	09100-08094-000 0910008094000 0910008094000	BOLT	3,15 €
# 25	09169-08016-000 0916908016000 0916908016000	WASHER, LOCK WASHER	4,30 €
# 26	64511-49001-000 64511-49002-000 6451149001000	SPROCKET, REAR (NT:42)	106,89 €
# 27	09119-10002-000 09105-10001-000 0911910002000	BOLT 10 X 35.5 BOLT	3,68 €
# 28	09140-10026-000 09140-10026-XC0 0914010026000	NUT	2,17 €
# 29	09169-10007-000 0916910007000 0916910007000	WASHER, LOCK WASHER	6,48 €
# 30	65100-49510-000 6510049510000 6510049510000	IRC T 450V17 GS11AW TIRE (4.50V-17)	Niet beschikbaar	0,00 €
# 31	65200-49010-000 6520049010000	TUBE 4.50V17 TUBE, INNER (4.50-V17)	Niet beschikbaar	0,00 €
# 32	55411-49300-000 55412-17G00-000 5541149300000	BALANCER BARANCER (20G)	5,79 €
# 32	55412-49300-000 5541249300000	BALANCER, WHEEL 30G BALANCER NO.2 FIG.73 (J-5) : GSX1100ED/EXD/E FIG.74 (J-6) : GSX1100Z/D/XD	Niet beschikbaar	0,00 €
# 33	68377-49000-000 6837749000000 6837749000000	LABEL, CHAIN WEAR INDICATOR	2,93 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Suzuki. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Selecteer het gewenste onderdeelnummer in het diagram of raadpleeg de lijst hierboven om de informatie en prijzen met betrekking tot de verschillende onderdelen te vinden.
Zorg ervoor dat u de vereiste hoeveelheid bestelt wanneer u een onderdeel aan uw winkelwagentje toevoegt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Vind op deze pagina alle originele onderdelen met betrekking tot de ACHTERWIEL (GSX1100EZ) van uw Suzuki 1100 GSX van GSX-E. Laat het ons weten als u vragen heeft.
