FRONT KUIP (MODELE N / P) REFER TO FIG.61F(L-11) FOR MODEL R

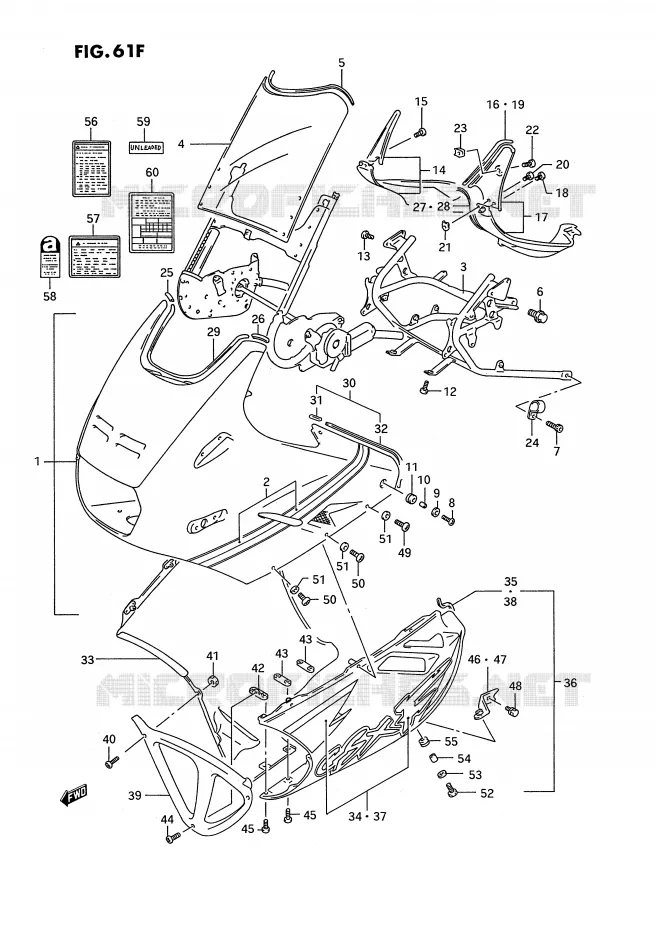

FRONT KUIP (MODELE R) VOOR SUZUKI GSX-F 1100 1989

VOORRUIT

(1) 94400-49C10-20F

COWLING GSX 1100 FR
BODY ASSY, COWLING (MAROON)

(1) 94400-49C10-33J

COWLING GSX 1100 FR
BODY ASSY, COWLING (BLACK)

(2) 68280-48C01-AJ2

LH TAPE SET
TAPE SET, SIDE LH

(2) 68270-48C01-C3L

TAPE SET,BODY COWLING SIDE,R
TAPE SET, SIDE RH

(2) 68270-48C01-AJ2

RH TAPE SET
TAPE SET, SIDE RH

(2) 68280-48C01-C3L

TAPE SET,BODY COWLING SIDE,L
TAPE SET, SIDE LH

(3) 94510-48B21-000

BRACE,COWLING
BRACE

(4) 94611-48B40-000

WIND SCREEN

(5) 94631-48B10-000

MOULDING
MOLDING

(6) 09103-10195-000

BOLT, BRACE FRONT

(7) 07130-0816A-000

BOLT
BOLT, BRACE REAR

(8) 09139-06028-000

SCREW
SCREW, BODY REAR

(9) 09160-06056-000

WASHER

(10) 09180-06262-000

SPACER
SPACER (6.4X9X8.5)

(11) 09320-09016-000

CUSHION

(12) 09139-06030-000

SCREW
SCREW, LOWER

(13) 02142-0612B-000

SCREW
SCREW, SET

(14) 94700-48B10-291

RH PANEL ASSY
PANEL ASSY, RH (BLACK)

(15) 02142-05087-000

SCREW 5X8
SCREW

(16) 94635-19C00-000

MOULDING
.MOLDING REFER TO FIG.56A(J- 5) FOR MOD REFER TO FIG.56B(J- 7) FOR MOD REFER TO FIG.56C(J- 9) FOR MOD REFER TO FIG.56D(J-11) FOR MOD

(17) 94800-48B10-291

LH PANEL
PANEL ASSY, LH (BLACK)

(18) 02142-05087-000

SCREW 5X8
SCREW

(19) 94635-19C00-000

MOULDING
.MOLDING REFER TO FIG.56A(J- 5) FOR MOD REFER TO FIG.56B(J- 7) FOR MOD REFER TO FIG.56C(J- 9) FOR MOD REFER TO FIG.56D(J-11) FOR MOD

(20) 02142-0512A-000

SCREW

(21) 09148-05020-000

NUT

(22) 03241-0512A-000

SCREW
SCREW, PANEL LOWER (5X12)

(23) 09148-05020-000

NUT

(24) 09403-18410-000

CLAMP

(25) 94426-48B10-000

RH CAP
CAP, RH

(26) 94427-48B10-000

LH CAP
CAP, LH

(27) 94591-48B10-000

RH MOULDING
MOLDING, PANEL RH

(28) 94592-48B10-000

LH MOULDING
MOLDING, PANEL LH

(29) 94635-19C00-000

MOULDING
MOLDING, FRONT

(30) 94439-48B00-000

SIDE MOULDING
MOLDING, SIDE

(31) 94651-48B00-000

COVER

(32) 94479-48B00-000

MOULDING
MOLDING (L:325)

(33) 97600-48D20-20F

RH LOWER COVER
COVER ASSY, COWL LOWER RH (MAROON)

(33) 97600-48D20-33J

RH LOWER COVER
COVER ASSY, COWL LOWER RH (BLACK)

(33) 97600-48D20-20F

RH LOWER COVER
COVER ASSY, COWL LOWER RH (MAROON)

(33) 97600-48D20-33J

RH LOWER COVER
COVER ASSY, COWL LOWER RH (BLACK)

(34) 68680-48C31-C3L

TAPE SET,COWLING LOWER,R
TAPE SET, RH

(34) 68680-48C31-C3M

TAPE SET,COWLING LOWER,R
TAPE SET, RH

(35) 94479-48B00-000

MOULDING
.MOLDING (L:210)

(36) 97700-48D20-20F

LH LOWER COVER
COVER ASSY, COWL LOWER LH (MAROON)

(36) 97700-48D20-33J

LH LOWER COVER
COVER ASSY, COWL LOWER LH (BLACK)

(37) 68690-48C31-C3L

TAPE SET,COWLING LOWER,L
TAPE SET, LH

(37) 68690-48C31-C3M

TAPE SET,COWLING LOWER,L
TAPE SET, LH

(38) 94479-48B00-000

MOULDING
.MOLDING (L:210)

(39) 94475-48B02-000

COVER COWLING LOWER FRONT
COVER, LOWER FRONT (BLACK)

(40) 09139-05025-000

SCREW

(41) 08316-2005A-000

NUT

(42) 94490-06B00-000

BRACE
BRACE, LOWER

(43) 94493-06B00-000

BRACE
BRACE, LOWER REAR

(44) 09139-06027-000

SCREW
SCREW, FRONT

(45) 09139-06039-000

SCREW 6X16
SCREW, R & L

(46) 94580-48B11-000

RH BRACE
BRACE, LOWER RH

(47) 94590-48B11-000

LH BRACE
BRACE, LOWER LH

(48) 01570-08123-000

01570-08123-000
BOLT

(49) 09139-06028-000

SCREW
SCREW, UPPER REAR

(50) 09139-06030-000

SCREW

(51) 09161-07006-000

WASHER

(52) 09139-06028-000

SCREW

(53) 09160-06056-000

WASHER

(54) 09180-06121-000

SPACER

(55) 09320-09016-000

CUSHION

(56) 68922-14F21-000

LABEL,SCREEN AN400 GSF600S/Y-
LABEL

(56) 68922-14F01-000

LABEL,SCREEN
LABEL, WARNING SCREEN (ENGLISH)

(56) 68922-14F31-000

LABEL,SCREEN (FRENCH)
LABEL, SCREEN (FRENCH) REFER TO FIG.56A(J- 5) FOR MOD REFER TO FIG.56B(J- 7) FOR MOD REFER TO FIG.56C(J- 9) FOR MOD REFER TO FIG.56D(J-11) FOR MOD

(57) 68319-33E02-000

LABEL,GENERAL WARNING
LABEL, WARNING SAFETY (ENGLISH)

(57) 68319-33E32-000

LABEL,GENERAL WARNING
LABEL, WARNING SAFETY

(57) 68319-40C40-000

LABEL, WARNING SAFETY

(57) 68319-40C51-000

LABEL, WARNING SAFETY

(58) 11967-82000-000

LABEL, WARNING ASBESTOS

(59) 68623-14F01-000

LABEL,FUEL CAUTION
LABEL, CAUTION FUEL

(60) 68332-48B40-000

LABEL, TIRE AIR PRESSURE

(60) 68332-48B50-000

LABEL, TIRE AIR PRESSURE

	Onderdeelnummer	Produkt	Aantal
# 1	94400-49C10-20F 9440049C1020F 9440049C1020F	COWLING GSX 1100 FR BODY ASSY, COWLING (MAROON)	1 060,74 €
# 1	94400-49C10-33J 9440049C1033J 9440049C1033J	COWLING GSX 1100 FR BODY ASSY, COWLING (BLACK)	915,51 €
# 2	68280-48C01-C3M 68280-48C01-AJ2 6828048C01C3M	LH TAPE SET TAPE SET, SIDE LH	53,31 €
# 2	68270-48C01-C3L 6827048C01C3L 6827048C01C3L	TAPE SET, BODY COWLING SIDE, R TAPE SET, SIDE RH	Niet beschikbaar	0,00 €
# 2	68270-48C01-C3M 6827048C01C3M	RH TAPE SET TAPE SET, SIDE RH	Niet beschikbaar	0,00 €
# 2	68280-48C01-C3L 6828048C01C3L 6828048C01C3L	TAPE SET, BODY COWLING SIDE, L TAPE SET, SIDE LH	Niet beschikbaar	0,00 €
# 3	94510-48B11-000 9451048B11000	BRACE, COWLING BRACE	Niet beschikbaar	0,00 €
# 4	94611-48B40-000 9461148B40000 9461148B40000	WIND SCREEN	Niet beschikbaar	0,00 €
# 5	94631-48B10-000 9463148B10000 9463148B10000	MOULDING MOLDING	Niet beschikbaar	0,00 €
# 6	09103-10195-000 0910310195000 0910310195000	BOLT, BRACE FRONT	Niet beschikbaar	0,00 €
# 7	07130-08163-000 07130-0816A-000 0713008163000	BOLT BOLT, BRACE REAR	4,02 €
# 8	09139-06028-000 0913906028000 0913906028000	SCREW SCREW, BODY REAR	Niet beschikbaar	0,00 €
# 9	09160-06056-000 0916006056000 0916006056000	WASHER	Niet beschikbaar	0,00 €
# 10	09180-06152-000 0918006152000	SPACER SPACER (6.4X9X8.5)	Niet beschikbaar	0,00 €
# 11	09320-09016-000 0932009016000 0932009016000	CUSHION	Niet beschikbaar	0,00 €
# 12	09139-06030-000 0913906030000 0913906030000	SCREW SCREW, LOWER	4,10 €
# 13	02142-06123-000 02142-0612B-000 0214206123000	SCREW SCREW, SET	2,29 €
# 14	94700-48B10-291 9470048B10291 9470048B10291	RH PANEL ASSY PANEL ASSY, RH (BLACK)	168,58 €
# 15	02142-05087-000 0214205087000 0214205087000	SCREW 5X8 SCREW	1,84 €
# 16	94419-48B10-000 9441948B10000	MOULDING .MOLDING REFER TO FIG.56A(J- 5) FOR MOD REFER TO FIG.56B(J- 7) FOR MOD REFER TO FIG.56C(J- 9) FOR MOD REFER TO FIG.56D(J-11) FOR MOD	Niet beschikbaar	0,00 €
# 17	94800-48B10-291 9480048B10291 9480048B10291	LH PANEL PANEL ASSY, LH (BLACK)	Niet beschikbaar	0,00 €
# 18	02142-05087-000 0214205087000 0214205087000	SCREW 5X8 SCREW	1,84 €
# 19	94419-48B10-000 9441948B10000	MOULDING .MOLDING REFER TO FIG.56A(J- 5) FOR MOD REFER TO FIG.56B(J- 7) FOR MOD REFER TO FIG.56C(J- 9) FOR MOD REFER TO FIG.56D(J-11) FOR MOD	Niet beschikbaar	0,00 €
# 20	02142-05123-000 0214205123000	SCREW	Niet beschikbaar	0,00 €
# 21	09148-05020-000 0914805020000 0914805020000	NUT	2,66 €
# 22	03241-05123-000 03241-0512A-000 0324105123000	SCREW SCREW, PANEL LOWER (5X12)	1,62 €
# 23	09148-05020-000 0914805020000 0914805020000	NUT	2,66 €
# 24	09403-18406-000 0940318406000	CLAMP	Niet beschikbaar	0,00 €
# 25	94426-48B10-000 9442648B10000 9442648B10000	RH CAP CAP, RH	4,87 €
# 26	94427-48B10-000 9442748B10000 9442748B10000	LH CAP CAP, LH	4,87 €
# 27	94591-48B10-000 9459148B10000 9459148B10000	RH MOULDING MOLDING, PANEL RH	Niet beschikbaar	0,00 €
# 28	94592-48B10-000 9459248B10000 9459248B10000	LH MOULDING MOLDING, PANEL LH	Niet beschikbaar	0,00 €
# 29	94419-48B00-000 9441948B00000	MOULDING MOLDING, FRONT	Niet beschikbaar	0,00 €
# 30	94439-48B00-000 9443948B00000 9443948B00000	SIDE MOULDING MOLDING, SIDE	14,22 €
# 31	94651-48B00-000 9465148B00000 9465148B00000	COVER	Niet beschikbaar	0,00 €
# 32	94479-48B00-000 9447948B00000 9447948B00000	MOULDING MOLDING (L:325)	10,70 €
# 33	97600-48D10-20F 9760048D1020F	RH LOWER COVER COVER ASSY, COWL LOWER RH (MAROON)	Niet beschikbaar	0,00 €
# 33	97600-48D10-33J 9760048D1033J	RH LOWER COVER COVER ASSY, COWL LOWER RH (BLACK)	Niet beschikbaar	0,00 €
# 33	97600-48D20-20F 9760048D2020F 9760048D2020F	RH LOWER COVER COVER ASSY, COWL LOWER RH (MAROON)	Niet beschikbaar	0,00 €
# 33	97600-48D20-33J 9760048D2033J 9760048D2033J	RH LOWER COVER COVER ASSY, COWL LOWER RH (BLACK)	Niet beschikbaar	0,00 €
# 34	68680-48C31-C3L 6868048C31C3L 6868048C31C3L	TAPE SET, COWLING LOWER, R TAPE SET, RH	Niet beschikbaar	0,00 €
# 34	68680-48C31-C3M 6868048C31C3M 6868048C31C3M	TAPE SET, COWLING LOWER, R TAPE SET, RH	Niet beschikbaar	0,00 €
# 35	94479-48B10-000 94479-48B00-000 9447948B10000	MOULDING .MOLDING (L:210)	10,70 €
# 36	97700-48D10-20F 97700-48D20-20F 9770048D1020F	LH LOWER COVER COVER ASSY, COWL LOWER LH (MAROON)	642,65 €
# 36	97700-48D10-33J 9770048D1033J	LH LOWER COVER COVER ASSY, COWL LOWER LH (BLACK)	Niet beschikbaar	0,00 €
# 37	68690-48C31-C3L 6869048C31C3L 6869048C31C3L	TAPE SET, COWLING LOWER, L TAPE SET, LH	Niet beschikbaar	0,00 €
# 37	68690-48C31-C3M 6869048C31C3M 6869048C31C3M	TAPE SET, COWLING LOWER, L TAPE SET, LH	Niet beschikbaar	0,00 €
# 38	94479-48B10-000 94479-48B00-000 9447948B10000	MOULDING .MOLDING (L:210)	10,70 €
# 39	94475-48B01-000 9447548B01000	COVER COWLING LOWER FRONT COVER, LOWER FRONT (BLACK)	Niet beschikbaar	0,00 €
# 40	09139-05025-000 0913905025000 0913905025000	SCREW	1,93 €
# 41	08316-20053-000 0831620053000	NUT	Niet beschikbaar	0,00 €
# 42	94490-06B00-000 9449006B00000 9449006B00000	BRACE BRACE, LOWER	Niet beschikbaar	0,00 €
# 43	94493-06B00-000 9449306B00000 9449306B00000	BRACE BRACE, LOWER REAR	Niet beschikbaar	0,00 €
# 44	09139-06027-000 0913906027000 0913906027000	SCREW SCREW, FRONT	Niet beschikbaar	0,00 €
# 45	09139-06039-000 0913906039000 0913906039000	SCREW 6X16 SCREW, R & L	2,73 €
# 46	94580-48B11-000 9458048B11000 9458048B11000	RH BRACE BRACE, LOWER RH	Niet beschikbaar	0,00 €
# 47	94590-48B11-000 9459048B11000 9459048B11000	LH BRACE BRACE, LOWER LH	Niet beschikbaar	0,00 €
# 48	01570-08123-000 0157008123000 0157008123000	01570-08123-000 BOLT	Niet beschikbaar	0,00 €
# 49	09139-06028-000 0913906028000 0913906028000	SCREW SCREW, UPPER REAR	Niet beschikbaar	0,00 €
# 50	09139-06030-000 0913906030000 0913906030000	SCREW	4,10 €
# 51	09161-07005-000 09161-07006-000 0916107005000	WASHER	3,19 €
# 52	09139-06028-000 0913906028000 0913906028000	SCREW	Niet beschikbaar	0,00 €
# 53	09160-06056-000 0916006056000 0916006056000	WASHER	Niet beschikbaar	0,00 €
# 54	09180-06121-000 0918006121000 0918006121000	SPACER	2,60 €
# 55	09320-09016-000 0932009016000 0932009016000	CUSHION	Niet beschikbaar	0,00 €
# 56	68612-48B00-000 68922-14F01-000 6861248B00000	LABEL, SCREEN LABEL, WARNING SCREEN (ENGLISH)	9,87 €
# 56	68612-48B20-000 68922-14F21-000 6861248B20000	LABEL, SCREEN AN400 GSF600S/Y- LABEL	10,03 €
# 56	68612-48B10-000 6861248B10000	LABEL, SCREEN (FRENCH) LABEL, SCREEN (FRENCH) REFER TO FIG.56A(J- 5) FOR MOD REFER TO FIG.56B(J- 7) FOR MOD REFER TO FIG.56C(J- 9) FOR MOD REFER TO FIG.56D(J-11) FOR MOD	Niet beschikbaar	0,00 €
# 57	68319-40C00-000 68319-33E02-000 6831940C00000	LABEL, GENERAL WARNING LABEL, WARNING SAFETY (ENGLISH)	11,47 €
# 57	68319-40C30-000 68319-33E32-000 6831940C30000	LABEL, GENERAL WARNING LABEL, WARNING SAFETY	11,40 €
# 57	68319-40C40-000 6831940C40000 6831940C40000	LABEL, WARNING SAFETY	Niet beschikbaar	0,00 €
# 57	68319-40C51-000 6831940C51000 6831940C51000	LABEL, WARNING SAFETY	Niet beschikbaar	0,00 €
# 58	11967-82000-000 1196782000000 1196782000000	LABEL, WARNING ASBESTOS	Niet beschikbaar	0,00 €
# 59	68623-17D00-000 68623-14F01-000 6862317D00000	LABEL, FUEL CAUTION LABEL, CAUTION FUEL	8,81 €
# 60	68332-48B40-000 6833248B40000 6833248B40000	LABEL, TIRE AIR PRESSURE	Niet beschikbaar	0,00 €
# 60	68332-48B50-000 6833248B50000 6833248B50000	LABEL, TIRE AIR PRESSURE	Niet beschikbaar	0,00 €
