Cilinderinhoud

Model

Jaar

Afwerking

Onderdelencatalogus

Onderdelendiagram

FRONT KUIP (MODELE J,9SR) REFER TO FIG.63 (J-14) FOR MODEL J,13Z

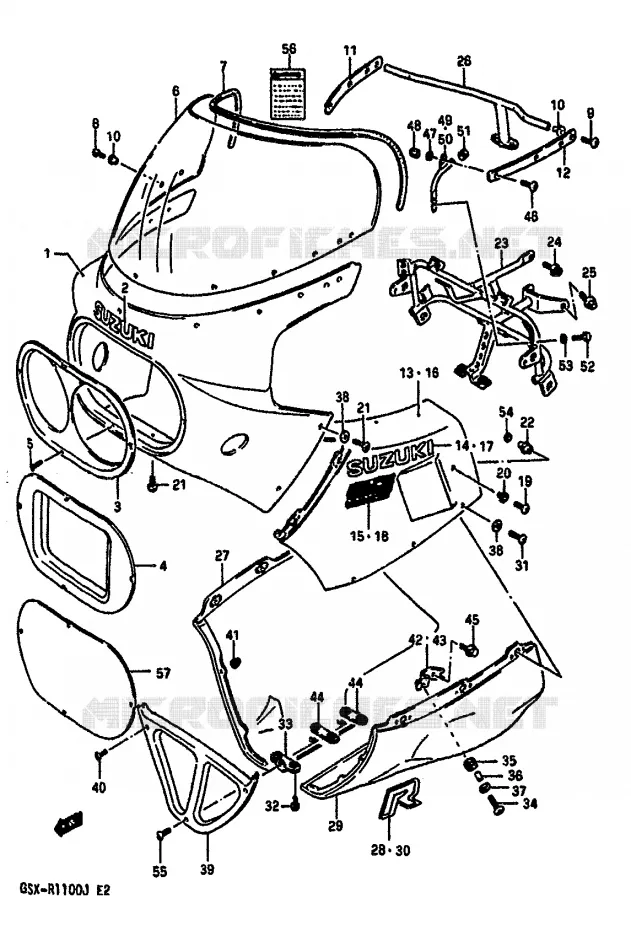

FRONT KUIP (MODELE J,13Z) VOOR SUZUKI GSX-R 1100 1986

STARTMOTOR

(1) 94400-06B80-13Z

BODY ASSY,COWLING (BLACK)

(1) 94400-27B10-13Z

COWLING GSX-R1100 J
DISCONTINUED

(2) 68271-04A10-38Z

EMBLEM

(3) 94435-27A00-291

FRONT COVER
COVER,FRONT (BLACK)

(4) 94435-27A20-291

COVER,FRONT (BLACK)

(5) 03541-0412B-000

SCREW. RH
SCREW, SPACER

(6) 94611-27A01-000

COWLING WINDOW
DISCONTINUED

(7) 94631-49300-000

MOUL
DISCONTINUED

(7) 94631-27A10-000

MOLDING

(8) 09139-05025-000

SCREW
SCREW (5X14)

(9) 09139-05032-000

SCREW 5X18
SCREW,REAR (5X18)

(10) 09159-05048-000

NUT,WINDSCREEN
NUT

(11) 94529-27A00-000

RH MIRROR PLATE
PLATE,MIRROR RH

(12) 94539-27A00-000

LH MIRROR PLATE
PLATE,MIRROR LH

(13) 94430-06B00-000

COVER COMP,COWL SIDE,R
COVER,SIDE RH (BLACK)

(13) 94430-06B90-13Z

COVER,SIDE RH (BLACK)

(14) 68181-32B00-38Z

EMBLEM

(15) 68681-27B10-3VY

EMBLEM (SACS)

(16) 94440-06B00-000

COVER COMP,COWL SIDE,L
COVER,SIDE LH (BLACK)

(16) 94440-06B90-13Z

COVER,SIDE LH (BLACK)

(17) 68181-32B00-38Z

EMBLEM

(18) 68681-27B10-3VY

EMBLEM (SACS)

(19) 09139-06027-000

SCREW
SCREW,REAR (6X12)

(20) 09169-06033-000

WASHER

(21) 09139-06030-000

SCREW
SCREW (6X16)

(22) 94570-04A00-000

COWLING CUSHION
CUSHION

(23) 94510-06B00-000

FRONT BRACE
BRACE,FRONT

(24) 07120-0820A-000

BOLT
DISCONTINUED

(25) 07120-0816A-000

BOLT
BOLT, OIL GALLERY EX

(26) 94530-06B00-000

REAR BRACE
BRACE,REAR

(27) 94470-27A41-13L

LH LOWER COVER
COVER,LOWER RH (BLACK)

(28) 68261-27B10-39B

EMBLEM

(29) 94480-27A40-13L

COVER,COWLING LOWER,L
COVER,LOWER LH (BLACK)

(30) 68261-27B10-39B

EMBLEM

(31) 09139-06030-000

SCREW
SCREW,UPPER (6X16)

(32) 09139-06039-000

SCREW 6X16
SCREW,RH & LH (6X16)

(33) 94490-06B00-000

BRACE
BRACE,LOWER

(34) 09139-06028-000

SCREW
SCREW (6X20)

(35) 09320-09016-000

CUSHION

(36) 09180-06262-000

SPACER
SPACER (6.4X9X8.5)

(37) 09160-06056-000

WASHER
WASHER (6.5X18X1)

(38) 09161-07006-000

WASHER

(39) 94475-06B01-13L

COVER,COWLING LOWER,FR(SILVER)
DISCONTINUED

(40) 09139-05025-000

SCREW
SCREW (5X14)

(41) 08316-2005A-000

NUT
NUT REFER TO FIG.26A(E-9) FOR MODE

(42) 94580-06B00-000

RH LOWER BRACE
BRACE,LOWER RH

(43) 94590-06B00-000

LH LOWER BRACE
BRACE,LOWER LH

(44) 94493-06B00-000

BRACE
BRACE,LOWER REAR

(45) 01550-06207-000

BOLT
BOLT, BRACKET REAR

(46) 09139-06030-000

SCREW
SCREW (6X16)

(47) 08321-0106A-000

.LOCK WASHER

(48) 08313-11065-000

NUT
NUT, CENTER

(49) 94550-06B00-000

RH MIRROR BRACE
BRACE,MIRROR RH

(50) 94560-06B00-000

LH MIRROR BRACE
BRACE,MIRROR LH

(51) 09250-08021-000

CAP
CUSHION

(52) 01500-0616A-000

BOLT
BOLT, LOWER COVER (6X16)

(53) 08321-0106A-000

.LOCK WASHER

(54) 08321-0106A-000

LOCK WASHER

(55) 09139-06030-000

SCREW
SCREW (6X16)

(56) 68922-14F01-000

LABEL,SCREEN
LABEL, WARNING SCREEN (ENGLISH)

(56) 68922-14F31-000

LABEL,SCREEN (FRENCH)
LABEL, SCREEN (FRENCH) REFER TO FIG.56A(J- 5) FOR MOD REFER TO FIG.56B(J- 7) FOR MOD REFER TO FIG.56C(J- 9) FOR MOD REFER TO FIG.56D(J-11) FOR MOD

(57) 94419-27A00-000

HEADLAMP COVER
COVER,HEADLAMP

	Onderdeelnummer	Produkt	Aantal
# 1	94400-06B80-13Z 9440006B8013Z 9440006B8013Z	BODY ASSY, COWLING (BLACK)	Niet beschikbaar	0,00 €
# 1	94400-27B10-13Z 9440027B1013Z 9440027B1013Z	COWLING GSX-R1100 J DISCONTINUED	Niet beschikbaar	0,00 €
# 2	68271-04A00-38Z 6827104A0038Z	EMBLEM	Niet beschikbaar	0,00 €
# 3	94435-27A00-291 9443527A00291 9443527A00291	FRONT COVER COVER, FRONT (BLACK)	Niet beschikbaar	0,00 €
# 4	94435-27A20-291 9443527A20291 9443527A20291	COVER, FRONT (BLACK)	Niet beschikbaar	0,00 €
# 5	03541-04125-000 03541-0412B-000 0354104125000	SCREW. RH SCREW, SPACER	1,97 €
# 6	94611-06B01-000 9461106B01000	COWLING WINDOW DISCONTINUED	Niet beschikbaar	0,00 €
# 7	94631-27A00-000 94631-49300-000 9463127A00000	MOUL DISCONTINUED	20,38 €
# 7	94631-27A10-000 9463127A10000 9463127A10000	MOLDING	Niet beschikbaar	0,00 €
# 8	09139-05025-000 0913905025000 0913905025000	SCREW SCREW (5X14)	1,93 €
# 9	09139-05032-000 0913905032000 0913905032000	SCREW 5X18 SCREW, REAR (5X18)	2,20 €
# 10	94619-27A00-000 09159-05048-000 9461927A00000	NUT, WINDSCREEN NUT	6,72 €
# 11	94529-27A00-000 9452927A00000 9452927A00000	RH MIRROR PLATE PLATE, MIRROR RH	6,54 €
# 12	94539-27A00-000 9453927A00000 9453927A00000	LH MIRROR PLATE PLATE, MIRROR LH	Niet beschikbaar	0,00 €
# 13	94430-06B80-13Z 9443006B8013Z	COVER COMP, COWL SIDE, R COVER, SIDE RH (BLACK)	Niet beschikbaar	0,00 €
# 13	94430-06B90-13Z 9443006B9013Z 9443006B9013Z	COVER, SIDE RH (BLACK)	Niet beschikbaar	0,00 €
# 14	68181-32B00-38Z 6818132B0038Z 6818132B0038Z	EMBLEM	19,59 €
# 15	68681-27B10-9WW 6868127B109WW	EMBLEM (SACS)	Niet beschikbaar	0,00 €
# 16	94440-06B80-13Z 94440-06B00-000 9444006B8013Z	COVER COMP, COWL SIDE, L COVER, SIDE LH (BLACK)	320,39 €
# 16	94440-06B90-13Z 9444006B9013Z 9444006B9013Z	COVER, SIDE LH (BLACK)	Niet beschikbaar	0,00 €
# 17	68181-32B00-38Z 6818132B0038Z 6818132B0038Z	EMBLEM	19,59 €
# 18	68681-27B10-9WW 6868127B109WW	EMBLEM (SACS)	Niet beschikbaar	0,00 €
# 19	09139-06027-000 0913906027000 0913906027000	SCREW SCREW, REAR (6X12)	Niet beschikbaar	0,00 €
# 20	09169-06033-000 0916906033000 0916906033000	WASHER	1,75 €
# 21	09139-06030-000 0913906030000 0913906030000	SCREW SCREW (6X16)	4,10 €
# 22	94570-04A00-000 9457004A00000 9457004A00000	COWLING CUSHION CUSHION	Niet beschikbaar	0,00 €
# 23	94510-06B00-000 9451006B00000 9451006B00000	FRONT BRACE BRACE, FRONT	Niet beschikbaar	0,00 €
# 24	07120-08205-000 07120-0820A-000 0712008205000	BOLT DISCONTINUED	4,02 €
# 25	07120-08165-000 07120-0816A-000 0712008165000	BOLT BOLT, OIL GALLERY EX	3,48 €
# 26	94530-06B00-000 9453006B00000 9453006B00000	REAR BRACE BRACE, REAR	Niet beschikbaar	0,00 €
# 27	94470-27B10-13Z 9447027B1013Z	LH LOWER COVER COVER, LOWER RH (BLACK)	Niet beschikbaar	0,00 €
# 28	68261-27B10-39B 6826127B1039B 6826127B1039B	EMBLEM	Niet beschikbaar	0,00 €
# 29	94480-27B10-13Z 9448027B1013Z	COVER, COWLING LOWER, L COVER, LOWER LH (BLACK)	Niet beschikbaar	0,00 €
# 30	68261-27B10-39B 6826127B1039B 6826127B1039B	EMBLEM	Niet beschikbaar	0,00 €
# 31	09139-06030-000 0913906030000 0913906030000	SCREW SCREW, UPPER (6X16)	4,10 €
# 32	09139-06039-000 0913906039000 0913906039000	SCREW 6X16 SCREW, RH & LH (6X16)	2,73 €
# 33	94490-06B00-000 9449006B00000 9449006B00000	BRACE BRACE, LOWER	Niet beschikbaar	0,00 €
# 34	09139-06028-000 0913906028000 0913906028000	SCREW SCREW (6X20)	Niet beschikbaar	0,00 €
# 35	09320-09016-000 0932009016000 0932009016000	CUSHION	Niet beschikbaar	0,00 €
# 36	09180-06152-000 0918006152000	SPACER SPACER (6.4X9X8.5)	Niet beschikbaar	0,00 €
# 37	09160-06056-000 0916006056000 0916006056000	WASHER WASHER (6.5X18X1)	Niet beschikbaar	0,00 €
# 38	09161-07005-000 09161-07006-000 0916107005000	WASHER	3,19 €
# 39	94475-06B01-019 9447506B01019	COVER, COWLING LOWER, FR(SILVER) DISCONTINUED	Niet beschikbaar	0,00 €
# 40	09139-05025-000 0913905025000 0913905025000	SCREW SCREW (5X14)	1,93 €
# 41	08316-26055-000 0831626055000	NUT NUT REFER TO FIG.26A(E-9) FOR MODE	Niet beschikbaar	0,00 €
# 42	94580-06B00-000 9458006B00000 9458006B00000	RH LOWER BRACE BRACE, LOWER RH	Niet beschikbaar	0,00 €
# 43	94590-06B00-000 9459006B00000 9459006B00000	LH LOWER BRACE BRACE, LOWER LH	Niet beschikbaar	0,00 €
# 44	94493-06B00-000 9449306B00000 9449306B00000	BRACE BRACE, LOWER REAR	Niet beschikbaar	0,00 €
# 45	01517-06128-000 01550-06207-000 0151706128000	BOLT BOLT, BRACKET REAR	3,13 €
# 46	09139-06030-000 0913906030000 0913906030000	SCREW SCREW (6X16)	4,10 €
# 47	08321-21064-000 0832121064000	.LOCK WASHER	Niet beschikbaar	0,00 €
# 48	08313-11065-000 0831311065000 0831311065000	NUT NUT, CENTER	Niet beschikbaar	0,00 €
# 49	94550-06B00-000 9455006B00000 9455006B00000	RH MIRROR BRACE BRACE, MIRROR RH	Niet beschikbaar	0,00 €
# 50	94560-06B00-000 9456006B00000 9456006B00000	LH MIRROR BRACE BRACE, MIRROR LH	Niet beschikbaar	0,00 €
# 51	09250-08008-000 09250-08021-000 0925008008000	CAP CUSHION	4,86 €
# 52	01107-06165-000 01500-0616A-000 0110706165000	BOLT BOLT, LOWER COVER (6X16)	1,95 €
# 53	08321-21064-000 0832121064000	.LOCK WASHER	Niet beschikbaar	0,00 €
# 54	08321-31064-000 0832131064000	LOCK WASHER	Niet beschikbaar	0,00 €
# 55	09139-06030-000 0913906030000 0913906030000	SCREW SCREW (6X16)	4,10 €
# 56	68612-48B00-000 68922-14F01-000 6861248B00000	LABEL, SCREEN LABEL, WARNING SCREEN (ENGLISH)	9,87 €
# 56	68612-48B10-000 6861248B10000	LABEL, SCREEN (FRENCH) LABEL, SCREEN (FRENCH) REFER TO FIG.56A(J- 5) FOR MOD REFER TO FIG.56B(J- 7) FOR MOD REFER TO FIG.56C(J- 9) FOR MOD REFER TO FIG.56D(J-11) FOR MOD	Niet beschikbaar	0,00 €
# 57	94419-27A00-000 9441927A00000 9441927A00000	HEADLAMP COVER COVER, HEADLAMP	Niet beschikbaar	0,00 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Suzuki. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Let er bij het toevoegen van een onderdeel aan uw winkelwagen op dat u de benodigde hoeveelheid bestelt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Onze onderdelen zijn originele en gloednieuwe reserveonderdelen van Suzuki, om u kwaliteit en duurzame componenten te garanderen. Als u vragen heeft, zijn wij er om u te helpen.
