Cilinderinhoud

Model

Jaar

Afwerking

Onderdelencatalogus

Onderdelendiagram

TIMING

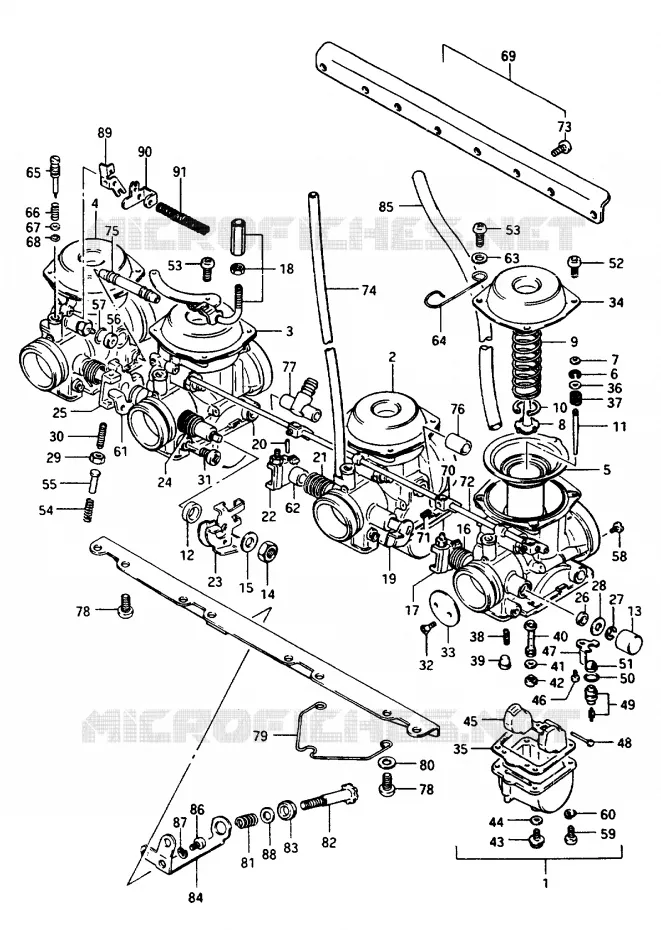

CARBURATOR VOOR SUZUKI GS 1150 1986

LUCHTFILTER

(1) 13201-00A20-000

CARBURETOR, LH

(1) 13201-00A30-000

CARBURETOR, LH

(1) 13201-00A50-000

CARBURETOR, LH

(2) 13202-00A20-000

CARBURETOR, ML

(2) 13202-00A30-000

13202-00A30-000
CARBURETOR, ML

(2) 13202-00A50-000

CARBURETOR, ML

(3) 13203-00A20-000

CARBURETOR, MR

(3) 13203-00A30-000

CARBURETOR, MR

(3) 13203-00A50-000

CARBURETOR, MR

(4) 13204-00A20-000

CARBURETOR, RH

(4) 13204-00A30-000

CARBURETOR, RH

(4) 13204-00A50-000

CARBUERETOR, RH

(5) 13500-00A10-000

DIAPHRAGM

(6) 13394-31210-000

E RING

(7) 13387-44030-000

RING

(8) 13389-44030-000

GUIDE HOLDER

(9) 13503-37100-000

SPRING,DIAPHRAGM
.SPRING

(10) 13581-44030-000

E-RING
CLIP

(11) 13383-49210-000

NEEDLE,JET
NEEDLE, JET (5059-2)

(12) 13557-00A50-000

RING

(12) 13557-49200-000

GASKET

(13) 13578-47070-000

CAP,THROTTLE SHAFT
CAP

(14) 09140-08021-000

.NUT

(15) 13606-47070-000

WASHER,THROTTLE SHAFT
J.WASHER

(16) 13573-47070-000

SPRING

(17) 13550-00A10-000

SHAFT

(18) 13621-49220-000

BRACKET,THROTTLE CABLE
.BRACKET

(19) 13550-00A20-000

SHAFT

(20) 13563-47070-000

(21) 13573-45110-000

..SPRING

(22) 13553-47070-000

LEVER

(23) 13555-00A50-000

LEVER

(23) 13555-47070-000

LEVER

(24) 13573-00A50-000

SPRING

(24) 13573-47080-000

SPRING

(25) 13550-00A40-000

SHAFT

(26) 13651-51011-000

SEAL,THROTTLE SHAFT
.SEAT

(27) 13617-44080-000

E RING,THROTTLE SHAFT
E RING

(28) 13557-47070-000

GASKET,THROTTLE SHAFT
GASKET

(29) 13607-47070-000

NUT

(30) 13605-47080-000

SCREW,THROTTLE LEVER ADJUST
SCREW

(31) 13605-73000-000

SCREW,PILOT
SCREW

(31) 13605-00A50-000

SCREW

(32) 13604-44080-000

SCREW,THROTTLE VALVE
SCREW

(33) 13551-00A10-000

.VALVE, THROTTLE (130)

(33) 13551-00A20-000

VALVE, THROTTLE (130)

(34) 13502-00A20-000

COVER, DIAPHRAGM

(35) 13251-44081-H17

GASKET,FLOAT CHAMBER
..GASKET

(36) 13382-44030-000

WASHER

(37) 13388-44030-000

SPRING

(38) 09492-47013-000

PILOT JET 47.5
JET, PILOT (47.5)

(39) 13357-44080-000

PLUG

(40) 09494-00469-000

NADELD?SE (X-5)
JET, NEEDLE (X-5)

(41) 13382-03110-000

WASHER,NEEDLE JET
..WASHER

(42) 09491-24016-000

JET MAIN
JET, MAIN (120)

(42) 09491-24013-000

MAIN JET 122.5
JET, MAIN (122.5)

(43) 13247-44080-000

DRAIN PLUG
SCREW

(44) 13246-44080-000

O RING

(45) 13250-44080-000

FLOAT

(46) 02112-0406B-000

.SCREW

(47) 13373-11400-000

PLATE

(48) 13254-92311-000

PIN,FLOAT
PIN

(49) 13370-44500-000

.NEEDLE VALVE ASSY

(50) 13374-35C00-000

O RING,NEEDLE VALVE SEAT
..O RING

(51) 13376-19F00-000

.FILTER

(52) 02112-0510B-000

SCREW. THROTTLE
SCREW, LOWER

(53) 02112-05127-000

SCREW
.SCREW, CAP

(54) 13268-44010-000

SPRING

(55) 13575-47070-000

(56) 13682-31210-000

CAP,STARTER VALVE
CAP, STARTER

(57) 13278-47091-000

O RING

(58) 09493-25001-000

INJECTOR DE AR
REORDER ROBINSONS MOTORS

(59) 02112-0516B-000

SCREW. TRUNK BOX
.SCREW

(60) 08321-0105A-000

WASHER,LOCK
.LOCK WASHER, HOLDER

(61) 13550-00A30-000

SHAFT

(62) 13387-44210-000

RING

(63) 08322-0105B-000

.WASHER

(64) 13692-00A10-000

.CLIP

(64) 13692-00A20-000

CLIP

(65) 13279-47070-000

PILOT SCREW
SCREW, PILOT (2.0)

(66) 13268-47070-000

THR SCREW SPRING
SPRING

(67) 13291-29900-000

.WASHER

(68) 13295-29901-000

O RING,PILOT AIR SCREW
.O RING

(69) 13210-00A10-000

FLANGE ASSY

(70) 13422-44080-000

LEVER,STARTER PLUNGER
.LEVER

(71) 13605-49330-000

PARAFUSO
.SCREW

(72) 13410-49200-000

SHAFT

(73) 02112-05127-000

SCREW
.SCREW, CAP

(74) 09355-45001-600

HOSE,4.5X8.5X600
.HOSE (4.5X8X200)

(75) 13685-49210-000

NIPPLE,CARBURETOR
NIPPLE

(76) 09355-65001-600

HOSE,6.5X11.5X600
.HOSE (6.8X10.4X250E

(77) 13685-49200-000

NIPPLE

(78) 02112-0612B-000

SCREW. CENTER SHAFT
.SCREW

(79) 13619-49210-000

CLIP

(80) 13615-49200-000

WASHER

(81) 13271-93011-000

SPRING, PILOT AIR SC
SPRING

(82) 13267-34390-000

.ADJUSTER

(83) 13276-34390-000

BUSH

(84) 13627-00A10-000

13627-00A10-000
.BRACKET

(85) 09352-50005-600

HOSE (5X8.2X600)
.HOSE, AIR VENT (5X8X400)

(86) 02112-0510B-000

SCREW. THROTTLE
SCREW, LOWER

(87) 08321-0105A-000

WASHER,LOCK
.LOCK WASHER, HOLDER

(88) 13427-38300-000

WASHER,STARTER PLUNG
.WASHER

(89) 13413-49360-000

CHOKEHEBEL
.LEVER

(90) 13421-49220-000

PLATE,CHOKE CABLE
.LEVER

(91) 13437-49360-000

SPRING

	Onderdeelnummer	Produkt	Aantal
# 1	13201-00A20-000 1320100A20000 1320100A20000	CARBURETOR, LH	Niet beschikbaar	0,00 €
# 1	13201-00A30-000 1320100A30000 1320100A30000	CARBURETOR, LH	Niet beschikbaar	0,00 €
# 1	13201-00A50-000 1320100A50000 1320100A50000	CARBURETOR, LH	Niet beschikbaar	0,00 €
# 2	13202-00A20-000 1320200A20000 1320200A20000	CARBURETOR, ML	Niet beschikbaar	0,00 €
# 2	13202-00A30-000 1320200A30000 1320200A30000	13202-00A30-000 CARBURETOR, ML	Niet beschikbaar	0,00 €
# 2	13202-00A50-000 1320200A50000 1320200A50000	CARBURETOR, ML	Niet beschikbaar	0,00 €
# 3	13203-00A20-000 1320300A20000 1320300A20000	CARBURETOR, MR	Niet beschikbaar	0,00 €
# 3	13203-00A30-000 1320300A30000 1320300A30000	CARBURETOR, MR	Niet beschikbaar	0,00 €
# 3	13203-00A50-000 1320300A50000 1320300A50000	CARBURETOR, MR	Niet beschikbaar	0,00 €
# 4	13204-00A20-000 1320400A20000 1320400A20000	CARBURETOR, RH	Niet beschikbaar	0,00 €
# 4	13204-00A30-000 1320400A30000 1320400A30000	CARBURETOR, RH	Niet beschikbaar	0,00 €
# 4	13204-00A50-000 1320400A50000 1320400A50000	CARBUERETOR, RH	Niet beschikbaar	0,00 €
# 5	13500-00A10-000 1350000A10000 1350000A10000	DIAPHRAGM	Niet beschikbaar	0,00 €
# 6	13394-31210-000 1339431210000 1339431210000	E RING	7,03 €
# 7	13387-44030-000 1338744030000 1338744030000	RING	6,41 €
# 8	13389-44030-000 1338944030000 1338944030000	GUIDE HOLDER	12,87 €
# 9	13503-00A10-000 13503-37100-000 1350300A10000	SPRING, DIAPHRAGM .SPRING	10,03 €
# 10	13581-44030-000 1358144030000 1358144030000	E-RING CLIP	7,76 €
# 11	13383-49210-000 1338349210000 1338349210000	NEEDLE, JET NEEDLE, JET (5059-2)	Niet beschikbaar	0,00 €
# 12	13557-00A50-000 1355700A50000 1355700A50000	RING	Niet beschikbaar	0,00 €
# 12	13557-49200-000 1355749200000 1355749200000	GASKET	Niet beschikbaar	0,00 €
# 13	13578-45530-000 13578-47070-000 1357845530000	CAP, THROTTLE SHAFT CAP	6,35 €
# 14	08310-22085-000 09140-08021-000 0831022085000	.NUT	2,95 €
# 15	13606-47070-000 1360647070000 1360647070000	WASHER, THROTTLE SHAFT J.WASHER	3,10 €
# 16	13573-47070-000 1357347070000 1357347070000	SPRING	Niet beschikbaar	0,00 €
# 17	13550-00A10-000 1355000A10000 1355000A10000	SHAFT	Niet beschikbaar	0,00 €
# 18	13621-00A10-000 1362100A10000	BRACKET, THROTTLE CABLE .BRACKET	Niet beschikbaar	0,00 €
# 19	13550-00A20-000 1355000A20000 1355000A20000	SHAFT	Niet beschikbaar	0,00 €
# 20	13563-47070-000 1356347070000 1356347070000	PIN	Niet beschikbaar	0,00 €
# 21	13573-45110-000 1357345110000 1357345110000	..SPRING	Niet beschikbaar	0,00 €
# 22	13553-47070-000 1355347070000 1355347070000	LEVER	Niet beschikbaar	0,00 €
# 23	13555-00A50-000 1355500A50000 1355500A50000	LEVER	Niet beschikbaar	0,00 €
# 23	13555-47070-000 1355547070000 1355547070000	LEVER	Niet beschikbaar	0,00 €
# 24	13573-00A50-000 1357300A50000 1357300A50000	SPRING	Niet beschikbaar	0,00 €
# 24	13573-47080-000 1357347080000 1357347080000	SPRING	Niet beschikbaar	0,00 €
# 25	13550-00A40-000 1355000A40000 1355000A40000	SHAFT	Niet beschikbaar	0,00 €
# 26	13556-31210-000 13651-51011-000 1355631210000	SEAL, THROTTLE SHAFT .SEAT	4,35 €
# 27	13617-44080-000 1361744080000 1361744080000	E RING, THROTTLE SHAFT E RING	4,88 €
# 28	13557-47070-000 1355747070000 1355747070000	GASKET, THROTTLE SHAFT GASKET	7,48 €
# 29	13607-47070-000 1360747070000 1360747070000	NUT	5,57 €
# 30	13605-47080-000 1360547080000 1360547080000	SCREW, THROTTLE LEVER ADJUST SCREW	8,16 €
# 31	13605-73000-000 1360573000000 1360573000000	SCREW, PILOT SCREW	12,07 €
# 31	13605-00A50-000 1360500A50000 1360500A50000	SCREW	Niet beschikbaar	0,00 €
# 32	13604-44080-000 1360444080000 1360444080000	SCREW, THROTTLE VALVE SCREW	5,66 €
# 33	13551-00A10-000 1355100A10000 1355100A10000	.VALVE, THROTTLE (130)	Niet beschikbaar	0,00 €
# 33	13551-00A20-000 1355100A20000 1355100A20000	VALVE, THROTTLE (130)	Niet beschikbaar	0,00 €
# 34	13502-00A20-000 1350200A20000 1350200A20000	COVER, DIAPHRAGM	Niet beschikbaar	0,00 €
# 35	13251-44080-000 13251-44081-H17 1325144080000	GASKET, FLOAT CHAMBER ..GASKET	15,15 €
# 36	13382-44030-000 1338244030000 1338244030000	WASHER	5,39 €
# 37	13388-44030-000 1338844030000 1338844030000	SPRING	6,83 €
# 38	09492-47011-000 09492-47013-000 0949247011000	PILOT JET 47.5 JET, PILOT (47.5)	12,75 €
# 39	13357-44080-000 1335744080000 1335744080000	PLUG	6,28 €
# 40	09494-00469-000 0949400469000 0949400469000	NADELD?SE (X-5) JET, NEEDLE (X-5)	Niet beschikbaar	0,00 €
# 41	13332-44080-000 13382-03110-000 1333244080000	WASHER, NEEDLE JET ..WASHER	4,10 €
# 42	09491-24013-000 0949124013000 0949124013000	MAIN JET 122.5 JET, MAIN (122.5)	8,76 €
# 42	09491-24016-000 0949124016000 0949124016000	JET MAIN JET, MAIN (120)	10,98 €
# 43	13247-44080-000 1324744080000 1324744080000	DRAIN PLUG SCREW	11,54 €
# 44	13246-44080-000 1324644080000 1324644080000	O RING	5,46 €
# 45	13250-44080-000 1325044080000 1325044080000	FLOAT	31,06 €
# 46	02112-04066-000 02112-0406B-000 0211204066000	.SCREW	2,09 €
# 47	13373-11400-000 1337311400000 1337311400000	PLATE	8,12 €
# 48	13254-92311-000 1325492311000 1325492311000	PIN, FLOAT PIN	2,28 €
# 49	13370-11400-000 13370-44500-000 1337011400000	.NEEDLE VALVE ASSY	43,68 €
# 50	13374-44080-000 13374-35C00-000 1337444080000	O RING, NEEDLE VALVE SEAT ..O RING	6,39 €
# 51	13376-65010-000 13376-19F00-000 1337665010000	.FILTER	11,16 €
# 52	02112-05105-000 02112-0510B-000 0211205105000	SCREW. THROTTLE SCREW, LOWER	2,42 €
# 53	02112-05125-000 02112-05127-000 0211205125000	SCREW .SCREW, CAP	2,62 €
# 54	13268-44010-000 1326844010000 1326844010000	SPRING	Niet beschikbaar	0,00 €
# 55	13575-47070-000 1357547070000 1357547070000	PIN	Niet beschikbaar	0,00 €
# 56	13682-31210-000 1368231210000 1368231210000	CAP, STARTER VALVE CAP, STARTER	6,54 €
# 57	13278-47090-000 13278-47091-000 1327847090000	O RING	3,15 €
# 58	09493-25001-000 0949325001000 0949325001000	INJECTOR DE AR REORDER ROBINSONS MOTORS	Niet beschikbaar	0,00 €
# 59	02112-05165-000 02112-0516B-000 0211205165000	SCREW. TRUNK BOX .SCREW	2,06 €
# 60	08321-21055-000 08321-0105A-000 0832121055000	WASHER, LOCK .LOCK WASHER, HOLDER	2,42 €
# 61	13550-00A30-000 1355000A30000 1355000A30000	SHAFT	Niet beschikbaar	0,00 €
# 62	13387-44210-000 1338744210000 1338744210000	RING	Niet beschikbaar	0,00 €
# 63	13606-00A10-000 08322-0105B-000 1360600A10000	.WASHER	3,06 €
# 64	13692-00A10-000 1369200A10000 1369200A10000	.CLIP	Niet beschikbaar	0,00 €
# 64	13692-00A20-000 1369200A20000 1369200A20000	CLIP	Niet beschikbaar	0,00 €
# 65	13279-47070-000 1327947070000 1327947070000	PILOT SCREW SCREW, PILOT (2.0)	12,73 €
# 66	13268-47070-000 1326847070000 1326847070000	THR SCREW SPRING SPRING	6,41 €
# 67	13277-44080-000 13291-29900-000 1327744080000	.WASHER	2,33 €
# 68	13278-44080-000 13295-29901-000 1327844080000	O RING, PILOT AIR SCREW .O RING	5,95 €
# 69	13210-00A10-000 1321000A10000 1321000A10000	FLANGE ASSY	Niet beschikbaar	0,00 €
# 70	13422-49330-000 13422-44080-000 1342249330000	LEVER, STARTER PLUNGER .LEVER	10,23 €
# 71	13605-49330-000 1360549330000 1360549330000	PARAFUSO .SCREW	Niet beschikbaar	0,00 €
# 72	13410-49200-000 1341049200000 1341049200000	SHAFT	Niet beschikbaar	0,00 €
# 73	02112-05125-000 02112-05127-000 0211205125000	SCREW .SCREW, CAP	2,62 €
# 74	13683-45110-000 09355-45001-600 1368345110000	HOSE, 4.5X8.5X600 .HOSE (4.5X8X200)	12,60 €
# 75	13685-49210-000 1368549210000 1368549210000	NIPPLE, CARBURETOR NIPPLE	20,03 €
# 76	13683-44080-000 09355-65001-600 1368344080000	HOSE, 6.5X11.5X600 .HOSE (6.8X10.4X250E	16,59 €
# 77	13685-49200-000 1368549200000 1368549200000	NIPPLE	30,04 €
# 78	02112-06125-000 02112-0612B-000 0211206125000	SCREW. CENTER SHAFT .SCREW	2,42 €
# 79	13619-49210-000 1361949210000 1361949210000	CLIP	Niet beschikbaar	0,00 €
# 80	13615-49200-000 1361549200000 1361549200000	WASHER	Niet beschikbaar	0,00 €
# 81	13271-93011-000 1327193011000 1327193011000	SPRING, PILOT AIR SC SPRING	7,92 €
# 82	13267-43420-000 13267-34390-000 1326743420000	.ADJUSTER	16,97 €
# 83	13276-34390-000 1327634390000 1327634390000	BUSH	Niet beschikbaar	0,00 €
# 84	13627-00A10-000 1362700A10000 1362700A10000	13627-00A10-000 .BRACKET	Niet beschikbaar	0,00 €
# 85	13683-11420-000 09352-50005-600 1368311420000	HOSE (5X8.2X600) .HOSE, AIR VENT (5X8X400)	8,56 €
# 86	02112-05105-000 02112-0510B-000 0211205105000	SCREW. THROTTLE SCREW, LOWER	2,42 €
# 87	08321-21055-000 08321-0105A-000 0832121055000	WASHER, LOCK .LOCK WASHER, HOLDER	2,42 €
# 88	13432-34390-000 13427-38300-000 1343234390000	WASHER, STARTER PLUNG .WASHER	2,49 €
# 89	13413-49360-000 1341349360000 1341349360000	CHOKEHEBEL .LEVER	Niet beschikbaar	0,00 €
# 90	13421-49360-000 1342149360000	PLATE, CHOKE CABLE .LEVER	Niet beschikbaar	0,00 €
# 91	13437-49360-000 1343749360000 1343749360000	SPRING	Niet beschikbaar	0,00 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Suzuki. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Selecteer het gewenste onderdeelnummer in het diagram of raadpleeg de lijst hierboven om de informatie en prijzen met betrekking tot de verschillende onderdelen te vinden.
Zorg ervoor dat u de vereiste hoeveelheid bestelt wanneer u een onderdeel aan uw winkelwagentje toevoegt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Vind op deze pagina alle originele onderdelen met betrekking tot de CARBURATOR van uw Suzuki van GS. Laat het ons weten als u vragen heeft.
