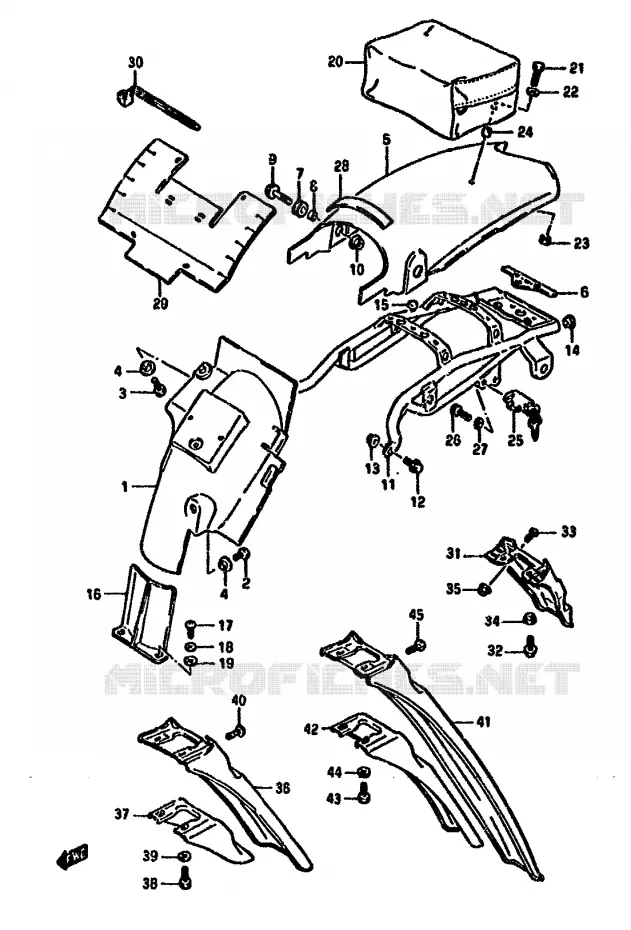

ACHTERSPATBORD VOOR SUZUKI DR 125 1987

ONTSTEKING

(1) 63112-42A00-000

RR FENDER FR BODY
DISCONTINUED

(2) 01500-0612A-000

BOLT
BOLT,EXTENSION,FRONT

(3) 01500-0616A-000

BOLT
BOLT, LOWER COVER (6X16)

(4) 09169-06031-000

WASHER

(5) 63113-13X00-13L

REAR FENDER REAR
BODY,REAR FENDER REAR (WHITE)

(5) 63113-13A10-14C

63113-13A10-14C
FENDER,REAR (RED)

(5) 63113-13A01-14L

FENDER,REAR
BODY,REAR FENDER REAR (WHITE)

(5) 63113-13X00-13L

REAR FENDER REAR
BODY,REAR FENDER (YELLOW)

(5) 63113-13A10-21C

63113-13A10-21C
BODY,REAR FENDER REAR (BLACK)

(5) 63113-13A10-34S

63113-13A10-34S
BODY,REAR FENDER REAR (BLUE)

(6) 63191-13A00-000

CUSHION

(7) 09320-12090-000

CUSHION(11.8X25X7.5)
CUSHION

(8) 09180-08188-000

SPACER,8.5X12X7.5
SPACER (8.2X11.8X7.5)

(9) 01550-08307-000

BOLT
.BOLT 8X30

(9) 01550-0830B-000

BOLT
BOLT REFER TO FIG.57A(H-8) FOR MODE

(9) 09103-08197-000

BOLT

(10) 08319-31087-000

NUT

(11) 63120-42A01-000

RR FENDER REINFORCM
REINFORCEMENT

(11) 63120-42A11-000

RR FENDER REINFORCM
REINFORCEMENT

(12) 09103-08505-000

BOLT
BOLT, ARM KNUCKLE STEERING

(12) 09103-08065-000

BOLT
BOLT FRONT FOOTREST

(13) 08319-31087-000

NUT

(13) 08319-3108A-000

NUT
NUT, REAR

(14) 09250-13004-000

PLUG
CAP

(15) 09321-06016-000

CUSHION

(16) 63411-C42-A00J000

MUD GUARD. REAR UNIT
MUDGUARD

(17) 02142-06167-000

SCREW 6X16
SCREW

(18) 09160-06019-000

WASHER
WASHER (6.5X16X1.2)

(19) 09169-06010-000

WASHER,LOCK
WASHER, INNER

(20) 94900-42811-9DD

BAG SET,SEAT TAIL
DISCONTINUED

(20) 94900-42811-9DM

BAG SET,SEAT TAIL
BAG ASSY,SEAT TAIL (BLUE/YELLOW)

(20) 94900-42811-9MG

BAG SET,SEAL TAIL
BAG SET,SEAT TAIL (BLACK/WHITE)

(21) 01500-06257-000

BOLT
BOLT, FRONT FENDER FRONT

(22) 09160-06084-000

WASHER

(23) 08319-3106A-000

NUT
NUT, FENDER & BRACE

(24) 09180-06283-000

SPACER,6.5X10X7
SPACER

(25) 95700-49850-000

LOCK SET,HELMET
HELMET LOCK SET

(26) 07130-0610B-000

BOLT

(27) 08321-0106A-000

.LOCK WASHER

(28) 63191-44A00-000

CUSHION

(29) 63412-44A00-000

MUD FLAP

(30) 09407-14403-000

CLAMP, L:125
CLAMP

(31) 63311-13A00-000

RR FENDER EXTENSION
EXTENSION

(32) 01550-0612B-000

BOLT
BOLT, FENDER BRACE

(33) 02142-0616A-000

SCREW
SCREW, CENTER COVER & FENDER

(34) 09169-06031-000

WASHER

(35) 08319-3106A-000

NUT
NUT, FENDER & BRACE

(36) 63311-13A30-000

RR FENDER EXTENSION
EXTENSION

(37) 63320-13A30-000

REINFORCMENT
REINFORCEMENT

(38) 01500-06167-000

BOLT
BOLT REFER TO FIG.10A(D-3) FOR MODE REFER TO FIG.10B(D-4) FOR MODE

(39) 09160-06084-000

WASHER

(40) 02142-0616A-000

SCREW
SCREW, CENTER COVER & FENDER

(41) 63311-13A10-000

EXTENSION

(42) 63320-44A00-000

REINFORCEMENT

(43) 01500-06167-000

BOLT
BOLT REFER TO FIG.10A(D-3) FOR MODE REFER TO FIG.10B(D-4) FOR MODE

(44) 09160-06084-000

WASHER

(45) 02142-0616A-000

SCREW
SCREW, CENTER COVER & FENDER

	Onderdeelnummer	Produkt	Aantal
# 1	63112-42A00-000 6311242A00000 6311242A00000	RR FENDER FR BODY DISCONTINUED	Niet beschikbaar	0,00 €
# 2	01107-06125-000 01500-0612A-000 0110706125000	BOLT BOLT, EXTENSION, FRONT	2,31 €
# 3	01107-06165-000 01500-0616A-000 0110706165000	BOLT BOLT, LOWER COVER (6X16)	1,95 €
# 4	09169-06028-000 09169-06031-000 0916906028000	WASHER	2,22 €
# 5	63113-13A10-10V 6311313A1010V	REAR FENDER REAR BODY, REAR FENDER REAR (WHITE)	Niet beschikbaar	0,00 €
# 5	63113-13A10-14C 6311313A1014C 6311313A1014C	63113-13A10-14C FENDER, REAR (RED)	Niet beschikbaar	0,00 €
# 5	63113-13A10-14L 6311313A1014L	FENDER, REAR BODY, REAR FENDER REAR (WHITE)	Niet beschikbaar	0,00 €
# 5	63113-13A10-163 6311313A10163	REAR FENDER REAR BODY, REAR FENDER (YELLOW)	Niet beschikbaar	0,00 €
# 5	63113-13A10-21C 6311313A1021C 6311313A1021C	63113-13A10-21C BODY, REAR FENDER REAR (BLACK)	Niet beschikbaar	0,00 €
# 5	63113-13A10-34S 6311313A1034S 6311313A1034S	63113-13A10-34S BODY, REAR FENDER REAR (BLUE)	Niet beschikbaar	0,00 €
# 6	63191-13A00-000 6319113A00000 6319113A00000	CUSHION	Niet beschikbaar	0,00 €
# 7	09320-12011-000 09320-12090-000 0932012011000	CUSHION(11.8X25X7.5) CUSHION	2,66 €
# 8	09180-08021-000 09180-08188-000 0918008021000	SPACER, 8.5X12X7.5 SPACER (8.2X11.8X7.5)	3,13 €
# 9	01517-08304-000 01550-0830B-000 0151708304000	BOLT BOLT REFER TO FIG.57A(H-8) FOR MODE	4,37 €
# 9	01517-08307-000 01550-08307-000 0151708307000	BOLT .BOLT 8X30	4,57 €
# 9	09103-08197-000 0910308197000 0910308197000	BOLT	1,82 €
# 10	08319-31087-000 0831931087000 0831931087000	NUT	3,13 €
# 11	63120-42A01-000 6312042A01000 6312042A01000	RR FENDER REINFORCM REINFORCEMENT	110,21 €
# 11	63120-42A11-000 6312042A11000 6312042A11000	RR FENDER REINFORCM REINFORCEMENT	109,10 €
# 12	09103-08102-000 09103-08505-000 0910308102000	BOLT BOLT, ARM KNUCKLE STEERING	4,02 €
# 12	09103-08055-000 0910308055000	BOLT BOLT FRONT FOOTREST	Niet beschikbaar	0,00 €
# 13	08319-31085-000 08319-3108A-000 0831931085000	NUT NUT, REAR	2,66 €
# 13	08319-31087-000 0831931087000 0831931087000	NUT	3,13 €
# 14	09250-13001-000 09250-13004-000 0925013001000	PLUG CAP	3,62 €
# 15	09321-06016-000 0932106016000 0932106016000	CUSHION	2,20 €
# 16	63411-42A00-000 63411-C42-A00J000 6341142A00000	MUD GUARD. REAR UNIT MUDGUARD	2,97 €
# 17	02142-06167-000 0214206167000 0214206167000	SCREW 6X16 SCREW	1,80 €
# 18	09160-06019-000 0916006019000 0916006019000	WASHER WASHER (6.5X16X1.2)	1,84 €
# 19	09169-06025-000 09169-06010-000 0916906025000	WASHER, LOCK WASHER, INNER	2,82 €
# 20	94900-42810-9DD 94900-42811-9DD 94900428109DD	BAG SET, SEAT TAIL DISCONTINUED	70,29 €
# 20	94900-42810-7TR 94900428107TR	BAG SET, SEAT TAIL BAG ASSY, SEAT TAIL (BLUE/YELLOW)	Niet beschikbaar	0,00 €
# 20	94900-42810-9MG 94900428109MG	BAG SET, SEAL TAIL BAG SET, SEAT TAIL (BLACK/WHITE)	Niet beschikbaar	0,00 €
# 21	01107-06257-000 01500-06257-000 0110706257000	BOLT BOLT, FRONT FENDER FRONT	2,62 €
# 22	09160-06007-000 09160-06084-000 0916006007000	WASHER	2,26 €
# 23	08319-31066-000 08319-3106A-000 0831931066000	NUT NUT, FENDER & BRACE	2,73 €
# 24	09180-06011-000 09180-06283-000 0918006011000	SPACER, 6.5X10X7 SPACER	2,60 €
# 25	95700-35821-000 9570035821000	LOCK SET, HELMET HELMET LOCK SET	Niet beschikbaar	0,00 €
# 26	09106-06024-000 07130-0610B-000 0910606024000	BOLT	4,02 €
# 27	08321-21064-000 08321-0106A-000 0832121064000	.LOCK WASHER	1,74 €
# 28	63191-44A00-000 6319144A00000 6319144A00000	CUSHION	Niet beschikbaar	0,00 €
# 29	63412-44A00-000 6341244A00000 6341244A00000	MUD FLAP	Niet beschikbaar	0,00 €
# 30	09407-14403-000 0940714403000 0940714403000	CLAMP, L:125 CLAMP	3,13 €
# 31	63311-13A00-000 6331113A00000 6331113A00000	RR FENDER EXTENSION EXTENSION	19,70 €
# 32	01517-06126-000 01550-0612B-000 0151706126000	BOLT BOLT, FENDER BRACE	3,15 €
# 33	02142-06164-000 02142-0616A-000 0214206164000	SCREW SCREW, CENTER COVER & FENDER	1,73 €
# 34	09169-06028-000 09169-06031-000 0916906028000	WASHER	2,22 €
# 35	08319-31066-000 08319-3106A-000 0831931066000	NUT NUT, FENDER & BRACE	2,73 €
# 36	63311-13A30-000 6331113A30000 6331113A30000	RR FENDER EXTENSION EXTENSION	Niet beschikbaar	0,00 €
# 37	63320-13A30-000 6332013A30000 6332013A30000	REINFORCMENT REINFORCEMENT	Niet beschikbaar	0,00 €
# 38	01107-06167-000 01500-06167-000 0110706167000	BOLT BOLT REFER TO FIG.10A(D-3) FOR MODE REFER TO FIG.10B(D-4) FOR MODE	2,62 €
# 39	09160-06007-000 09160-06084-000 0916006007000	WASHER	2,26 €
# 40	02142-06164-000 02142-0616A-000 0214206164000	SCREW SCREW, CENTER COVER & FENDER	1,73 €
# 41	63311-13A10-000 6331113A10000 6331113A10000	EXTENSION	Niet beschikbaar	0,00 €
# 42	63320-44A00-000 6332044A00000 6332044A00000	REINFORCEMENT	Niet beschikbaar	0,00 €
# 43	01107-06167-000 01500-06167-000 0110706167000	BOLT BOLT REFER TO FIG.10A(D-3) FOR MODE REFER TO FIG.10B(D-4) FOR MODE	2,62 €
# 44	09160-06007-000 09160-06084-000 0916006007000	WASHER	2,26 €
# 45	02142-06164-000 02142-0616A-000 0214206164000	SCREW SCREW, CENTER COVER & FENDER	1,73 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Suzuki. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Selecteer het gewenste onderdeelnummer in het diagram of raadpleeg de lijst hierboven om de informatie en prijzen met betrekking tot de verschillende onderdelen te vinden.
Zorg ervoor dat u de vereiste hoeveelheid bestelt wanneer u een onderdeel aan uw winkelwagentje toevoegt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Vind op deze pagina alle originele onderdelen met betrekking tot de ACHTERSPATBORD van uw Suzuki DR 125 van DR. Laat het ons weten als u vragen heeft.
