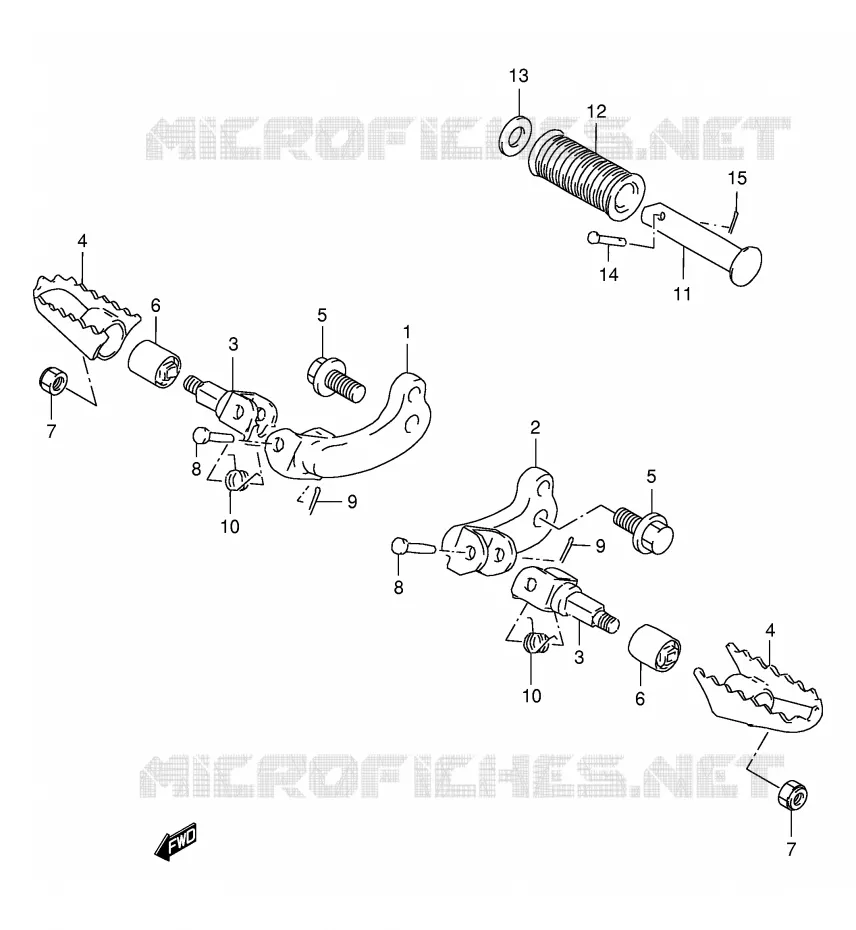

Onderdelendiagram

FRAME (MODELE X / Y) COLOR : L3E = 30H(WHITE),V43(BLUE)

FOOTREST VOOR SUZUKI DR 125 2000

BENZINETANK (MODELE R / S / T) REFER TO FIG.29A(E-12) FOR MODEL V/W

(1) 43510-44A03-019

BAR,FRONT FOOTREST,R
BAR, FRONT FOOTREST RH (BLACK)

(2) 43520-44A03-019

BAR,FRONT FOOTREST,L
BAR, FRONT FOOTREST LH (BLACK)

(3) 43530-44A02-000

BRACKET, FRONT FOOTREST

(3) 43530-44A02-000

BRACKET, FRONT FOOTREST

(4) 43550-44A01-019

FOOTREST,FRONT
FOOTREST, FRONT (BLACK)

(4) 43550-44A01-019

FOOTREST,FRONT
FOOTREST, FRONT (BLACK)

(5) 09103-12047-000

BOLT,M12X25
BOLT (12X25)

(5) 09103-12047-000

BOLT,M12X25
BOLT (12X25)

(6) 09319-10053-000

BUSH

(6) 09319-10053-000

BUSH

(7) 08319-3110A-000

NUT

(7) 08319-3110A-000

NUT

(7) 08319-3110A-000

NUT
NUT

(7) 08319-3110A-000

NUT
NUT

(8) 09200-08002-000

(9) 04111-2015A-000

PIN. COTTER
COTTER PIN

(9) 04111-2015A-000

PIN. COTTER
COTTER PIN

(9) 04111-2015A-000

PIN. COTTER
COTTER PIN
PIN. COTTER

(9) 04111-2015A-000

PIN. COTTER
COTTER PIN
PIN. COTTER

(10) 09448-14037-000

SPRING

(10) 09448-14037-000

SPRING

(11) 43610-03001-000

BAR,REAR FOOTREST
BAR, FOOTREST RUBBER

(12) 43612-33210-000

RUBBER,RR FOOTREST
RUBBER, PILION FOOTREST

(13) 09160-19024-000

WASHER,19.5X32X2.0
WASHER (19.5X32X2)

(14) 09200-06033-000

(14) 09200-06010-000

(15) 04111-2020A-000

COTTER PIN. ROD END
COTTER PIN

(15) 04111-2015A-000

PIN. COTTER
COTTER PIN

	Onderdeelnummer	Produkt	Aantal
# 1	43510-44A03-019 4351044A03019 4351044A03019	BAR, FRONT FOOTREST, R BAR, FRONT FOOTREST RH (BLACK)	39,89 €
# 2	43520-44A03-019 4352044A03019 4352044A03019	BAR, FRONT FOOTREST, L BAR, FRONT FOOTREST LH (BLACK)	30,12 €
# 3	43530-44A02-000 4353044A02000 4353044A02000	BRACKET, FRONT FOOTREST	30,82 €
# 4	43550-44A01-019 4355044A01019 4355044A01019	FOOTREST, FRONT FOOTREST, FRONT (BLACK)	22,44 €
# 5	09103-12047-000 0910312047000 0910312047000	BOLT, M12X25 BOLT (12X25)	4,92 €
# 6	09319-10053-000 0931910053000 0931910053000	BUSH	20,90 €
# 7	08319-31103-000 08319-3110A-000 0831931103000	NUT	3,06 €
# 8	09200-08002-000 0920008002000 0920008002000	PIN	2,22 €
# 9	04111-20158-000 04111-2015A-000 0411120158000	PIN. COTTER COTTER PIN	1,40 €
# 10	09448-14037-000 0944814037000 0944814037000	SPRING	3,48 €
# 11	43610-03001-000 4361003001000 4361003001000	BAR, REAR FOOTREST BAR, FOOTREST RUBBER	9,17 €
# 12	43612-33200-000 43612-33210-000 4361233200000	RUBBER, RR FOOTREST RUBBER, PILION FOOTREST	7,15 €
# 13	09160-19006-000 09160-19024-000 0916019006000	WASHER, 19.5X32X2.0 WASHER (19.5X32X2)	2,75 €
# 14	09200-06010-000 0920006010000 0920006010000	PIN	2,26 €
# 14	09200-06033-000 0920006033000 0920006033000	PIN	2,60 €
# 15	04111-20158-000 04111-2015A-000 0411120158000	PIN. COTTER COTTER PIN	1,40 €
# 15	04111-20208-000 04111-2020A-000 0411120208000	COTTER PIN. ROD END COTTER PIN	1,60 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Suzuki. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Selecteer het gewenste onderdeelnummer in het diagram of raadpleeg de lijst hierboven om de informatie en prijzen met betrekking tot de verschillende onderdelen te vinden.
Zorg ervoor dat u de vereiste hoeveelheid bestelt wanneer u een onderdeel aan uw winkelwagentje toevoegt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Vind op deze pagina alle originele onderdelen met betrekking tot de FOOTREST van uw Suzuki van DR. Laat het ons weten als u vragen heeft.
