REAR CALIPER

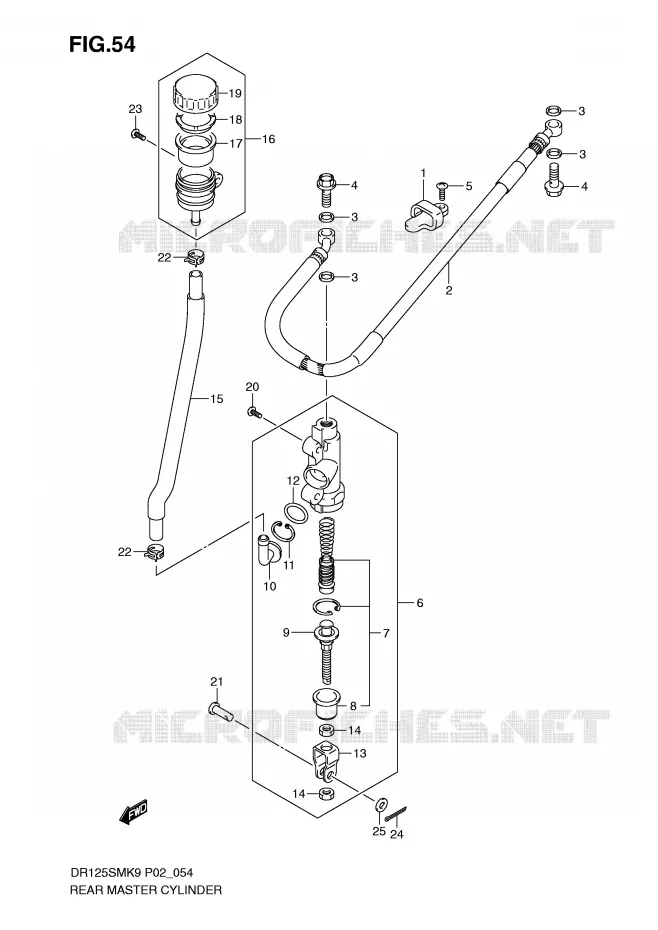

ACHTER HOOFDREMCILINDER VOOR SUZUKI DR 125 2009

(1) 61196-27C50-000

GUIDE,RR BRAKE
GUIDE, REAR BRAKE HOSE

(2) 69480-24H00-000

HOSE, REAR BRAKE

(3) 09161-10009-000

WASHER
WASHER, BRAKE FLUID

(3) 09161-10009-000

WASHER
WASHER, BRAKE FLUID

(3) 09161-10009-000

WASHER
WASHER, BRAKE FLUID

(3) 09161-10009-000

WASHER
WASHER, BRAKE FLUID

(4) 09360-10062-000

BOLT
BOLT, BRAKE FLUID

(4) 09360-10062-000

BOLT
BOLT, BRAKE FLUID

(5) 02142-0510B-000

SCREW
SCREW, RR BRAKE HOSE GUIDE

(6) 69600-24H00-000

CYLINDER ASSY, REAR MASTER

(7) 69600-04821-000

PISTON/CUP SET

(8) 69691-00A00-000

BOOT

(9) 69670-00B21-000

PUSH ROD
ROD, PUSH

(10) 69672-00B20-000

CONNECTOR

(11) 69674-00B20-000

CIRCLIP

(12) 69686-34200-000

O-RING

(13) 69692-27A30-000

YOKE

(14) 69693-05A00-000

NUT

(14) 69693-05A00-000

NUT

(15) 69730-24H00-000

HOSE, REAR RESERVOIR TANK

(16) 69740-05D10-000

TANK ASSY, REAR RESERVOIR

(17) 69667-00B20-000

DIAPHRAGM

(18) 69668-00B20-000

PLATE

(19) 69669-03D00-000

CAP

(20) 09139-06237-000

BOLT
SCREW, BRACKET FRONT

(21) 09200-06068-000

SHAFT,SHALLOW DRIVE ARM
PIN, REAR MASTER

(22) 09401-12404-000

(CA) CLIP
CLIP, RR RESERVOIR HOSE

(22) 09401-12404-000

(CA) CLIP
CLIP, RR RESERVOIR HOSE

(23) 02142-0616B-000

SCREW
SCREW, RR RESERVOIR TANK

(24) 04111-2015A-000

PIN. COTTER
PIN, REAR MASTER COTTER

(25) 08322-0106B-000

WASHER
WASHER, REAR MASTER

	Onderdeelnummer	Produkt	Aantal
# 1	61196-27C30-000 61196-27C50-000 6119627C30000	GUIDE, RR BRAKE GUIDE, REAR BRAKE HOSE	7,21 €
# 2	69480-24H00-000 6948024H00000 6948024H00000	HOSE, REAR BRAKE	20,97 €
# 3	09161-10009-000 0916110009000 0916110009000	WASHER WASHER, BRAKE FLUID	2,46 €
# 4	09360-10062-000 0936010062000 0936010062000	BOLT BOLT, BRAKE FLUID	5,77 €
# 5	02142-0510B-000 021420510B000 021420510B000	SCREW SCREW, RR BRAKE HOSE GUIDE	2,31 €
# 6	69600-24H00-000 6960024H00000 6960024H00000	CYLINDER ASSY, REAR MASTER	194,52 €
# 7	69600-04820-000 69600-04821-000 6960004820000	PISTON/CUP SET	29,63 €
# 8	69691-00A00-000 6969100A00000 6969100A00000	BOOT	6,21 €
# 9	69670-00B21-000 6967000B21000 6967000B21000	PUSH ROD ROD, PUSH	17,23 €
# 10	69672-00B20-000 6967200B20000 6967200B20000	CONNECTOR	5,13 €
# 11	69674-00B20-000 6967400B20000 6967400B20000	CIRCLIP	4,68 €
# 12	69686-34200-000 6968634200000 6968634200000	O-RING	3,30 €
# 13	69692-27A30-000 6969227A30000 6969227A30000	YOKE	10,86 €
# 14	69693-05A00-000 6969305A00000 6969305A00000	NUT	1,88 €
# 15	69730-24H00-000 6973024H00000 6973024H00000	HOSE, REAR RESERVOIR TANK	Niet beschikbaar	0,00 €
# 16	69740-05D10-000 6974005D10000 6974005D10000	TANK ASSY, REAR RESERVOIR	39,03 €
# 17	69667-00B20-000 6966700B20000 6966700B20000	DIAPHRAGM	11,05 €
# 18	69668-00B20-000 6966800B20000 6966800B20000	PLATE	5,12 €
# 19	69669-03D00-000 6966903D00000 6966903D00000	CAP	10,87 €
# 20	09139-06024-000 09139-06237-000 0913906024000	BOLT SCREW, BRACKET FRONT	3,44 €
# 21	09200-06037-000 09200-06068-000 0920006037000	SHAFT, SHALLOW DRIVE ARM PIN, REAR MASTER	5,70 €
# 22	09401-12404-000 0940112404000 0940112404000	(CA) CLIP CLIP, RR RESERVOIR HOSE	3,08 €
# 23	02142-0616B-000 021420616B000 021420616B000	SCREW SCREW, RR RESERVOIR TANK	1,97 €
# 24	D4111-2015A-000 04111-2015A-000 D41112015A000	PIN. COTTER PIN, REAR MASTER COTTER	1,40 €
# 25	08322-0106B-000 083220106B000 083220106B000	WASHER WASHER, REAR MASTER	2,66 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Suzuki. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Selecteer het gewenste onderdeelnummer in het diagram of raadpleeg de lijst hierboven om de informatie en prijzen met betrekking tot de verschillende onderdelen te vinden.
Zorg ervoor dat u de vereiste hoeveelheid bestelt wanneer u een onderdeel aan uw winkelwagentje toevoegt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Vind op deze pagina alle originele onderdelen met betrekking tot de ACHTER HOOFDREMCILINDER van uw Suzuki DR 125 SM van DR. Laat het ons weten als u vragen heeft.
