ACHTER KUIP - SEAT COWL (MODELE Y)

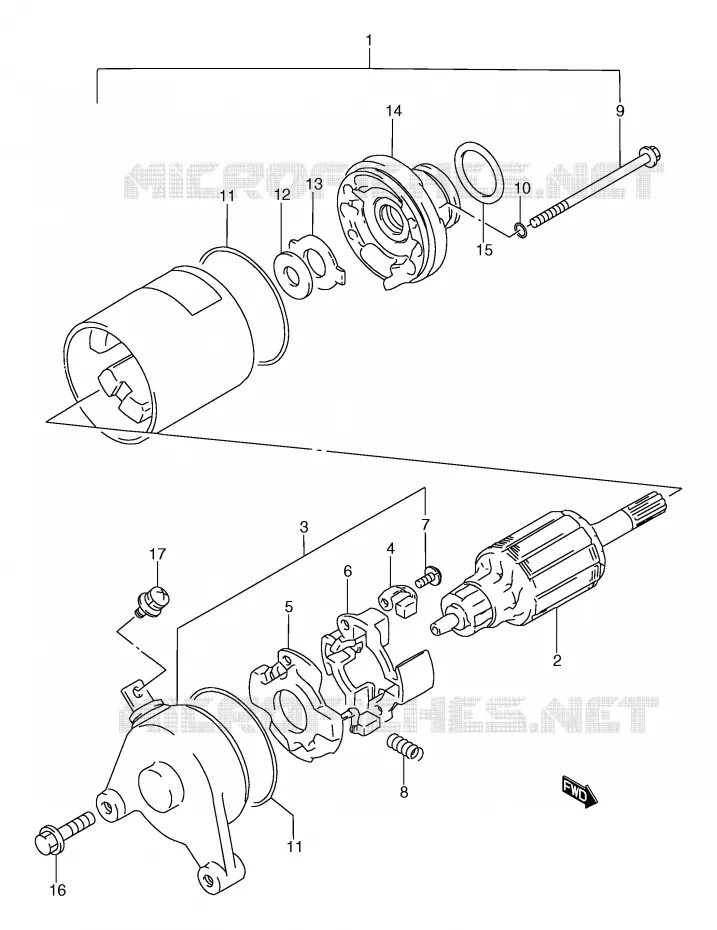

STARTMOTOR (GS125ESX / ESY,GS125X,GS125SX / SY,GS125SUX / SUY) VOOR SUZUKI GS 125 1999

ONTSTEKING (VOIR NOTE) NOTE

(1) 31100-05510-000

MOTOR ASSY, STARTING

(2) 31310-11D00-000

ARMATURE

(3) 31175-42A01-000

FRAME ASSY, COMMUTATOR,END

(4) 31132-32C10-000

BRUSH

(5) 31130-32C20-000

BRUSH SUB ASSY,STARTER
BRUSH SUB ASSY

(6) 31133-32C10-000

HOLDER, BRUSH

(7) 02112-3412B-000

SCREW

(8) 31135-32C10-000

SPRING

(9) 31281-32C10-000

BOLT

(10) 31156-38300-000

O RING

(11) 31264-32C10-000

O RING

(11) 31264-32C10-000

O RING

(12) 31361-38300-000

SHIM,ARMATURE
SHIM

(13) 31361-32C10-000

PLATE, LOCK

(14) 31150-06C00-000

BRACKET

(15) 09280-24003-000

O RING
O RING (D:3,ID:24.5)

(16) 01547-06307-000

BOLT 6 X 30
BOLT

(17) 09137-05004-000

SCREW (5X8)

	Onderdeelnummer	Produkt	Aantal
# 1	31100-05501-000 31100-05510-000 3110005501000	MOTOR ASSY, STARTING	822,16 €
# 2	31310-11D00-000 3131011D00000 3131011D00000	ARMATURE	254,64 €
# 3	31175-42A01-000 3117542A01000 3117542A01000	FRAME ASSY, COMMUTATOR, END	93,13 €
# 4	31132-32C10-000 3113232C10000 3113232C10000	BRUSH	17,30 €
# 5	31130-32C20-000 3113032C20000 3113032C20000	BRUSH SUB ASSY, STARTER BRUSH SUB ASSY	32,57 €
# 6	31133-32C10-000 3113332C10000 3113332C10000	HOLDER, BRUSH	13,78 €
# 7	02112-34123-000 02112-3412B-000 0211234123000	SCREW	2,22 €
# 8	31135-32C10-000 3113532C10000 3113532C10000	SPRING	8,61 €
# 9	31281-32C10-000 3128132C10000 3128132C10000	BOLT	10,45 €
# 10	31156-38300-000 3115638300000 3115638300000	O RING	5,55 €
# 11	31264-32C10-000 3126432C10000 3126432C10000	O RING	13,78 €
# 12	31361-38300-000 3136138300000 3136138300000	SHIM, ARMATURE SHIM	2,53 €
# 13	31361-32C10-000 3136132C10000 3136132C10000	PLATE, LOCK	3,99 €
# 14	31150-06C00-000 3115006C00000 3115006C00000	BRACKET	103,88 €
# 15	09280-24003-000 0928024003000 0928024003000	O RING O RING (D:3, ID:24.5)	1,97 €
# 16	01547-06307-000 0154706307000 0154706307000	BOLT 6 X 30 BOLT	2,73 €
# 17	09137-05004-000 0913705004000 0913705004000	SCREW (5X8)	1,86 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Suzuki. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Selecteer het gewenste onderdeelnummer in het diagram of raadpleeg de lijst hierboven om de informatie en prijzen met betrekking tot de verschillende onderdelen te vinden.
Zorg ervoor dat u de vereiste hoeveelheid bestelt wanneer u een onderdeel aan uw winkelwagentje toevoegt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Vind op deze pagina alle originele onderdelen met betrekking tot de STARTMOTOR (GS125ESX/ESY,GS125X,GS125SX/SY,GS125SUX/SUY) van uw Suzuki van GS. Laat het ons weten als u vragen heeft.
