OLIEPOMP REFER TO FIG.8A(B-13) FOR MODEL N P9,MODEL R P31

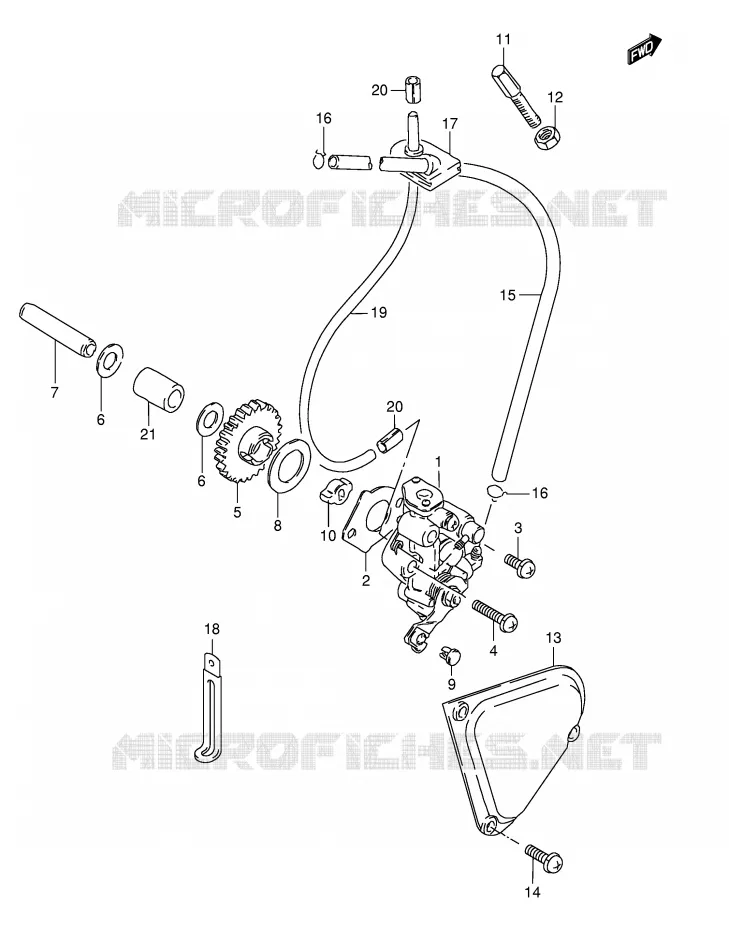

OLIEPOMP (MODELE N P9,MODELE R P31) VOOR SUZUKI TS-ER 125 1990

KOPPELING

(1) 16100-48710-000

OIL PUMP ASSY
PUMP, OIL

(2) 16731-03101-000

GASKET,OIL PUMP
GASKET

(3) 02112-3516A-000

SCREW

(4) 02112-3530A-000

SCREW

(4) 02112-0530A-000

SCREW

(5) 16351-48730-000

GEAR,OIL PUMP DRIVEN
GEAR, DRIVEN

(6) 09160-10065-000

WASHER 10X18X4
WASHER

(6) 09160-10065-000

WASHER 10X18X4
WASHER

(7) 16322-48730-000

SHAFT
SHAFT, DRIVE

(8) 09160-21012-000

WASHER 21X32X1.5
WASHER, RH

(9) 16292-03112-000

TERMINAL
TERMINAL, CABLE

(10) 16391-05031-000

PIECE,OIL PUMP DRIVE
PIESE

(11) 09119-08014-000

BOLT
BOLT (8X29)

(12) 08310-0008B-000

NUT

(12) 08310-00087-000

NUT

(13) 11411-48701-000

OIL PUMP COVER
COVER, OIL PUMP

(14) 02142-0516B-000

SCREW

(14) 02112-0516B-000

SCREW. TRUNK BOX
SCREW

(15) 09359-45855-600

HOSE (4.5X8.5X300)
HOSE, OIL INLET (L:600)

(16) 09401-08401-000

CLAMP

(16) 09401-08401-000

CLAMP

(17) 16831-48700-000

GROMMET

(18) 09404-06039-000

CLAMP

(19) 09352-20503-600

HOSE,2X5X600
HOSE, OIL OUTLET (L:600->05)

(20) 09401-04401-000

CLAMP
CLIP

(20) 09401-04401-000

CLAMP
CLIP

(21) 09180-10049-000

SPACER (10.2X16X24.4)

	Onderdeelnummer	Produkt	Aantal
# 1	16100-48710-000 1610048710000 1610048710000	OIL PUMP ASSY PUMP, OIL	268,77 €
# 2	16731-03101-000 1673103101000 1673103101000	GASKET, OIL PUMP GASKET	4,95 €
# 3	02112-35163-000 02112-3516A-000 0211235163000	SCREW	2,66 €
# 4	02112-35303-000 02112-3530A-000 0211235303000	SCREW	2,82 €
# 4	02112-35307-000 02112-0530A-000 0211235307000	SCREW	2,11 €
# 5	16351-48730-000 1635148730000 1635148730000	GEAR, OIL PUMP DRIVEN GEAR, DRIVEN	Niet beschikbaar	0,00 €
# 6	09160-10065-000 0916010065000 0916010065000	WASHER 10X18X4 WASHER	Niet beschikbaar	0,00 €
# 7	16322-48730-000 1632248730000 1632248730000	SHAFT SHAFT, DRIVE	Niet beschikbaar	0,00 €
# 8	09160-21012-000 0916021012000 0916021012000	WASHER 21X32X1.5 WASHER, RH	Niet beschikbaar	0,00 €
# 9	16292-03112-000 1629203112000 1629203112000	TERMINAL TERMINAL, CABLE	9,07 €
# 10	16391-05031-000 1639105031000 1639105031000	PIECE, OIL PUMP DRIVE PIESE	6,57 €
# 11	09119-08014-000 0911908014000 0911908014000	BOLT BOLT (8X29)	3,95 €
# 12	08310-00083-000 08310-0008B-000 0831000083000	NUT	3,08 €
# 12	08310-00087-000 0831000087000 0831000087000	NUT	2,40 €
# 13	11411-48701-000 1141148701000 1141148701000	OIL PUMP COVER COVER, OIL PUMP	19,13 €
# 14	02112-05163-000 02112-0516B-000 0211205163000	SCREW. TRUNK BOX SCREW	2,06 €
# 14	02142-05163-000 02142-0516B-000 0214205163000	SCREW	2,42 €
# 15	09359-45852-600 09359-45855-600 0935945852600	HOSE (4.5X8.5X300) HOSE, OIL INLET (L:600)	15,62 €
# 16	09401-08401-000 0940108401000 0940108401000	CLAMP	1,89 €
# 17	16831-48700-000 1683148700000 1683148700000	GROMMET	Niet beschikbaar	0,00 €
# 18	09404-06413-000 09404-06039-000 0940406413000	CLAMP	2,86 €
# 19	09352-20503-600 0935220503600	HOSE, 2X5X600 HOSE, OIL OUTLET (L:600->05)	Niet beschikbaar	0,00 €
# 20	09401-04401-000 0940104401000 0940104401000	CLAMP CLIP	2,53 €
# 21	09180-10049-000 0918010049000 0918010049000	SPACER (10.2X16X24.4)	Niet beschikbaar	0,00 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Suzuki. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Let er bij het toevoegen van een onderdeel aan uw winkelwagen op dat u de benodigde hoeveelheid bestelt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Onze onderdelen zijn originele en gloednieuwe reserveonderdelen van Suzuki, om u kwaliteit en duurzame componenten te garanderen. Als u vragen heeft, zijn wij er om u te helpen.
