CRANK BALANCER

CARBURATOR VOOR SUZUKI TS-R 125 1993

LUCHTFILTER

CARBURATOR voor Suzuki TS-R 125 1993

(1)  13261-03D00-000
CAP, TOP

(2)  13573-03D00-000
SPRING
SPRING, THROTTLE VALVE

(3)  13681-04011-000
CAP,CARBURETOR
CAP

(4)  13551-03D00-000
PISTON VALVE 4.0
VALVE, PISTON (CA:4.0)

(5)  13251-26C00-000
O RING

(6)  13279-13A60-000
ADJUSTER

(7)  13297-03D10-000
SPRING

(8)  02112-3412B-000
SCREW

(9)  13696-03D00-000
SEAL,CARBURETOR
GASKET, FLOAT CHAMBER

(10)  13394-10010-000
CLIP,NEEDLE
E RING

(11)  09494-00717-000
JET, NEEDLE (N-9)
(11)  09494-00665-000
NADELD?SE (0-1)
JET, NEEDLE (O-1)
(11)  09494-00717-000
JET, NEEDLE (N-9)

(12)  13383-03D00-000
JET NEEDLE 6E20-3
NEEDLE, JET (6E20-3)
(12)  13383-03D10-000
D?SENNADEL (6C20) E18+++
NEEDLE, JET (6C20-3)
(12)  13383-03D50-000
NEEDLE,JET
NEEDLE, JET (6E29-3)

(13)  09491-30017-000
JET, MAIN (150)

(14)  13382-03110-000
WASHER,NEEDLE JET
..WASHER

(15)  13250-03D00-000
FLOAT

(16)  13254-20010-000
PIN, FLOAT

(17)  13370-03D00-000
NEEDLE VALVE ASSY
VALVE ASSY, NEEDLE

(18)  95892-60E00-000
O RING

(19)  09351-35653-600
HOSE,3.5X6.5X600
.HOSE (3.5X6.5X500†’225)

(20)  09492-30006-000
PILOT JET 30
JET, PILOT (30)
(20)  09492-17006-000
PILOT JET
JET, PILOT (17.5)
(20)  09492-22006-000
PILOT JET 22.5
JET, PILOT (22.5)
(20)  09492-15006-000
JET,PILOT
JET, PILOT (15)

(21)  13295-29901-000
O RING,PILOT AIR SCREW
O RING

(22)  13291-29900-000
WASHER
GASKET

(23)  13267-03D00-000
SCREW,AIR
SCREW, PILOT (2.0)

(24)  13268-35010-000
SPRING,THROTTLE SCRE
SPRING

(25)  02112-05127-000
SCREW

(26)  13247-03D00-000
HOLDER

(27)  13218-03D00-000
HOSE ASSY

(28)  09401-06101-000
..CLIP

(28)  09401-06101-000
..CLIP

(28)  09401-06101-000
..CLIP
CLIP

(28)  09401-06101-000
..CLIP
CLIP

(29)  13247-02340-000
PLUG,DRAIN
SCREW, DRAIN

(30)  13682-09210-000
CAP

(31)  13418-09110-000
HOLDER

(32)  09168-10007-000
GASKET
WASHER

(33)  13640-03D00-000
LEVER, STARTER

(34)  13426-13A00-000
PLATE

(35)  13571-19A00-000
WASHER
LOCK WASHER

(36)  13602-05A30-000
SCREW

(37)  13417-18630-000
SPRING,STARTER PLUNG
SPRING

(38)  13411-18010-000
VALVE,STARTER
PLUNGER ASSY

(39)  09352-30504-600
HOSE(3X5X600)
.HOSE, OVER FLOW (3X5X300->200)

(40)  13693-36500-000
PLATE,CARBURETOR
PLATE

(41)  09492-85003-000
JET, POWER (85)
(41)  09492-95002-000
JET, POWER (95)

(42)  13424-03D00-000
RING

(43)  13386-09410-000
WASHER

(44)  09404-06036-000
CLAMP (L80 T:1.0)
CLAMP, HIGH TENSION (L:95)
99x
(99x)  13200-03D11-000
CARBURETOR ASSY
(99x)  13200-03D20-000
VERGASER KOMPL.TS125R-K E18+++
CARBURETOR ASSY
(99x)  13200-03D30-000
CARBURATOR TS 125 R
CARBURETOR ASSY
(99x)  13200-03D40-000
CARBURETOR ASSY
(99x)  13200-03D50-000
CARBURETOR ASSY
(99x)  13200-03D70-000
CARBURETOR ASSY
(99x)  13200-03D80-000
CARBURETOR ASSY
Onderdeelnummer Produkt Stukprijs Incl. BTW Aantal
# 1

13261-03D00-000
1326103D00000

1326103D00000
CAP, TOP
Niet beschikbaar
# 2

13573-03D00-000
1357303D00000

1357303D00000
SPRING
SPRING, THROTTLE VALVE
Niet beschikbaar
# 3

13681-04010-000

13681-04011-000
 1368104010000
CAP, CARBURETOR
CAP
# 4

13551-03D00-000
1355103D00000

1355103D00000
PISTON VALVE 4.0
VALVE, PISTON (CA:4.0)
Niet beschikbaar
# 5

13251-26C00-000
1325126C00000

1325126C00000
O RING
# 6

13279-13A60-000
1327913A60000

1327913A60000
ADJUSTER
# 7

13297-03D10-000
1329703D10000

1329703D10000
SPRING
Niet beschikbaar
# 8

02112-34123-000

02112-3412B-000
 0211234123000
SCREW
# 9

13696-03D00-000
1369603D00000

1369603D00000
SEAL, CARBURETOR
GASKET, FLOAT CHAMBER
# 10

13394-10010-000
1339410010000

1339410010000
CLIP, NEEDLE
E RING
# 11

09494-00659-000

0949400659000
JET, NEEDLE (N-9)
Niet beschikbaar
# 11

09494-00665-000
0949400665000

0949400665000
NADELD?SE (0-1)
JET, NEEDLE (O-1)
Niet beschikbaar
# 11

09494-00717-000
0949400717000

0949400717000
JET, NEEDLE (N-9)
Niet beschikbaar
# 12

13383-03D00-000
1338303D00000

1338303D00000
JET NEEDLE 6E20-3
NEEDLE, JET (6E20-3)
# 12

13383-03D10-000
1338303D10000

1338303D10000
D?SENNADEL (6C20) E18+++
NEEDLE, JET (6C20-3)
Niet beschikbaar
# 12

13383-03D50-000
1338303D50000

1338303D50000
NEEDLE, JET
NEEDLE, JET (6E29-3)
Niet beschikbaar
# 13

09491-30017-000
0949130017000

0949130017000
JET, MAIN (150)
Niet beschikbaar
# 14

13332-44080-000

13382-03110-000
 1333244080000
WASHER, NEEDLE JET
..WASHER
# 15

13250-03D00-000
1325003D00000

1325003D00000
FLOAT
Niet beschikbaar
# 16

13254-20010-000
1325420010000

1325420010000
PIN, FLOAT
# 17

13370-03D00-000
1337003D00000

1337003D00000
NEEDLE VALVE ASSY
VALVE ASSY, NEEDLE
# 18

13295-03D00-000

95892-60E00-000
 1329503D00000
O RING
# 19

13683-37420-000

09351-35653-600
 1368337420000
HOSE, 3.5X6.5X600
.HOSE (3.5X6.5X500†’225)
# 20

09492-17006-000
0949217006000

0949217006000
PILOT JET
JET, PILOT (17.5)
# 20

09492-22006-000
0949222006000

0949222006000
PILOT JET 22.5
JET, PILOT (22.5)
# 20

09492-30006-000
0949230006000

0949230006000
PILOT JET 30
JET, PILOT (30)
# 20

09492-15006-000
0949215006000

0949215006000
JET, PILOT
JET, PILOT (15)
Niet beschikbaar
# 21

13295-29900-000

13295-29901-000
 1329529900000
O RING, PILOT AIR SCREW
O RING
# 22

13291-29900-000
1329129900000

1329129900000
WASHER
GASKET
# 23

13267-03D00-000
1326703D00000

1326703D00000
SCREW, AIR
SCREW, PILOT (2.0)
Niet beschikbaar
# 24

13268-35010-000
1326835010000

1326835010000
SPRING, THROTTLE SCRE
SPRING
# 25

02112-05127-000
0211205127000

0211205127000
SCREW
# 26

13247-03D00-000
1324703D00000

1324703D00000
HOLDER
# 27

13218-03D00-000
1321803D00000

1321803D00000
HOSE ASSY
# 28

13671-12C00-000

09401-06101-000
 1367112C00000
..CLIP
# 29

13247-13A00-000

13247-02340-000
 1324713A00000
PLUG, DRAIN
SCREW, DRAIN
# 30

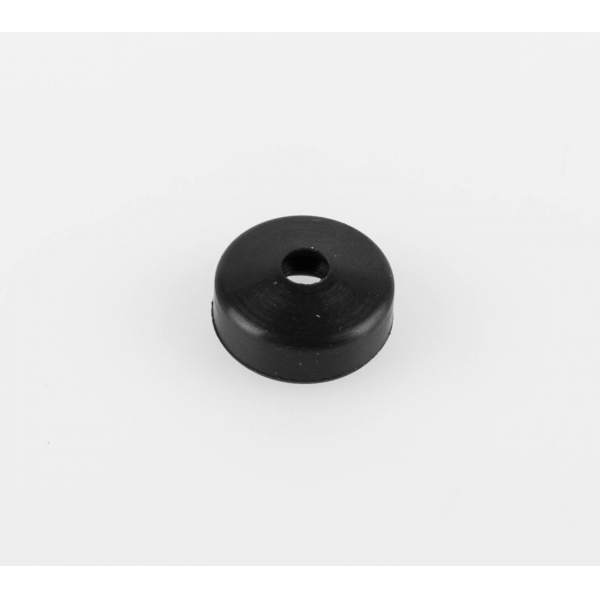

13682-09210-000
1368209210000

1368209210000
CAP
# 31

13418-09110-000
1341809110000

1341809110000
HOLDER
# 32

13419-03D00-000

09168-10007-000
 1341903D00000
GASKET
WASHER
# 33

13640-03D00-000
1364003D00000

1364003D00000
LEVER, STARTER
Niet beschikbaar
# 34

13426-13A00-000
1342613A00000

1342613A00000
PLATE
Niet beschikbaar
# 35

13571-19A00-000
1357119A00000

1357119A00000
WASHER
LOCK WASHER
# 36

13602-05A30-000
1360205A30000

1360205A30000
SCREW
# 37

13417-18630-000
1341718630000

1341718630000
SPRING, STARTER PLUNG
SPRING
# 38

13411-18010-000
1341118010000

1341118010000
VALVE, STARTER
PLUNGER ASSY
# 39

13683-36A00-000

09352-30504-600
 1368336A00000
HOSE(3X5X600)
.HOSE, OVER FLOW (3X5X300->200)
# 40

13693-36500-000
1369336500000

1369336500000
PLATE, CARBURETOR
PLATE
# 41

09492-85003-000
0949285003000

0949285003000
JET, POWER (85)
Niet beschikbaar
# 41

09492-95002-000
0949295002000

0949295002000
JET, POWER (95)
Niet beschikbaar
# 42

13424-03D00-000
1342403D00000

1342403D00000
RING
Niet beschikbaar
# 43

13386-09410-000
1338609410000

1338609410000
WASHER
# 44

09404-06404-000

09404-06036-000
 0940406404000
CLAMP (L80 T:1.0)
CLAMP, HIGH TENSION (L:95)
# 99x

13200-03D10-000

1320003D10000
CARBURETOR ASSY
Niet beschikbaar
# 99x

13200-03D20-000
1320003D20000

1320003D20000
VERGASER KOMPL.TS125R-K E18+++
CARBURETOR ASSY
Niet beschikbaar
# 99x

13200-03D30-000
1320003D30000

1320003D30000
CARBURATOR TS 125 R
CARBURETOR ASSY
Niet beschikbaar
# 99x

13200-03D40-000
1320003D40000

1320003D40000
CARBURETOR ASSY
Niet beschikbaar
# 99x

13200-03D50-000
1320003D50000

1320003D50000
CARBURETOR ASSY
Niet beschikbaar
# 99x

13200-03D70-000
1320003D70000

1320003D70000
CARBURETOR ASSY
Niet beschikbaar
# 99x

13200-03D80-000
1320003D80000

1320003D80000
CARBURETOR ASSY
Niet beschikbaar
Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Suzuki. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Selecteer het gewenste onderdeelnummer in het diagram of raadpleeg de lijst hierboven om de informatie en prijzen met betrekking tot de verschillende onderdelen te vinden.
Zorg ervoor dat u de vereiste hoeveelheid bestelt wanneer u een onderdeel aan uw winkelwagentje toevoegt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Vind op deze pagina alle originele onderdelen met betrekking tot de CARBURATOR van uw Suzuki van TS-R. Laat het ons weten als u vragen heeft.

Originele onderdelen voor Suzuki 125 TS-R 1993
