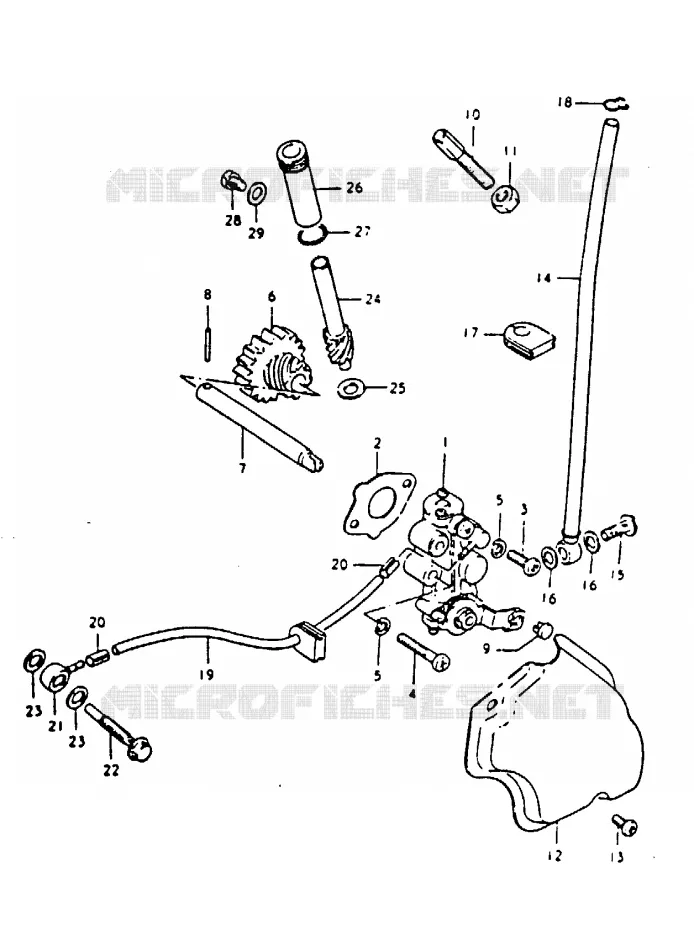

OLIEPOMP VOOR SUZUKI TS 125 1979

KOPPELING (~F.NO.151092) FIG.10 (C-3) : F.NO.151093~

(1) 16100-48020-000

OIL PUMP
PUMP, OIL

(2) 16731-03101-000

GASKET,OIL PUMP
CASKET

(3) 02112-05167-000

SCREW
SCREW, THROTTLE CABLE

(4) 02112-0530A-000

SCREW
SCREW (5*30)

(5) 08321-0105A-000

WASHER,LOCK
LOCK WASHER LOCALLY)

(6) 16321-48030-000

GEAR,OIL PUMP DRIVE
GEAR, OIL PUMP DRIVE (NT:17)

(7) 16322-48000-000

SHAFT, OIL PUMP DRIVE

(8) 09261-02001-000

PIN
RIN

(9) 16292-03112-000

TERMINAL
DISCONTINUED

(10) 09119-08014-000

BOLT

(11) 08310-00087-000

NUT
NUT, ADJUSTER

(12) 11385-48000-000

CAP,OIL PUMP INSPECT
CAP, OIL PUMP INSPECTION

(13) 02112-06107-000

SCREW
SCREW FIG.28 (E-5) : GSX1100ESD

(14) 16810-07520-000

OIL HOSE
DISCONTINUED

(15) 09360-06003-000

BOLT,UNION 6X16
UNION BOLT

(16) 09168-06004-000

GASKET

(17) 09309-08015-000

GROMMET

(18) 09401-08401-000

CLAMP

(19) 16820-39101-000

HOSE,OIL NO.2
HOSE, OIL OUTLET

(20) 09401-04401-000

CLAMP
CLIP

(21) 09363-02002-000

UNION
DISCONTINUED

(22) 09360-06009-000

BOLT,UNION
UNION BOLT, CYLINDER

(23) 09168-06004-000

GASKET

(24) 26431-48000-000

GEAR,TACHOMETER DRIV
GEAR, TACHO DRIVEN (NT:10)

(25) 09160-08003-000

WASHER
WASHER (8*13.7*1)

(26) 26441-48000-000

SLEEVE,TACHOMETER DR
SLEEVE, DRIVEN GEAR

(27) 09280-10001-000

O RING

(28) 09135-06501-000

BOLT,6X10
BOLT

(29) 08322-0106A-000

WASHER

	Onderdeelnummer	Produkt	Aantal
# 1	16100-48010-000 16100-48020-000 1610048010000	OIL PUMP PUMP, OIL	208,54 €
# 2	16731-03101-000 1673103101000 1673103101000	GASKET, OIL PUMP CASKET	4,95 €
# 3	02112-05168-000 02112-05167-000 0211205168000	SCREW SCREW, THROTTLE CABLE	2,62 €
# 4	02112-05308-000 02112-0530A-000 0211205308000	SCREW SCREW (5*30)	2,11 €
# 5	08321-21058-000 08321-0105A-000 0832121058000	WASHER, LOCK LOCK WASHER LOCALLY)	2,42 €
# 6	16321-48030-000 1632148030000 1632148030000	GEAR, OIL PUMP DRIVE GEAR, OIL PUMP DRIVE (NT:17)	15,60 €
# 7	16322-48000-000 1632248000000 1632248000000	SHAFT, OIL PUMP DRIVE	12,58 €
# 8	09261-02001-000 0926102001000 0926102001000	PIN RIN	1,75 €
# 9	16292-03111-000 16292-03112-000 1629203111000	TERMINAL DISCONTINUED	9,07 €
# 10	09119-08014-000 0911908014000 0911908014000	BOLT	3,95 €
# 11	08310-22088-000 08310-00087-000 0831022088000	NUT NUT, ADJUSTER	2,40 €
# 12	11385-48000-000 1138548000000 1138548000000	CAP, OIL PUMP INSPECT CAP, OIL PUMP INSPECTION	14,28 €
# 13	02112-06108-000 02112-06107-000 0211206108000	SCREW SCREW FIG.28 (E-5) : GSX1100ESD	2,04 €
# 14	16810-30500-000 1681030500000	OIL HOSE DISCONTINUED	Niet beschikbaar	0,00 €
# 15	09360-06003-000 0936006003000 0936006003000	BOLT, UNION 6X16 UNION BOLT	5,57 €
# 16	09168-06004-000 0916806004000 0916806004000	GASKET	1,64 €
# 17	09309-08002-000 09309-08015-000 0930908002000	GROMMET	2,68 €
# 18	09401-08401-000 0940108401000 0940108401000	CLAMP	1,89 €
# 19	16820-48001-000 16820-39101-000 1682048001000	HOSE, OIL NO.2 HOSE, OIL OUTLET	9,09 €
# 20	09401-04401-000 0940104401000 0940104401000	CLAMP CLIP	2,53 €
# 21	09363-02001-000 09363-02002-000 0936302001000	UNION DISCONTINUED	9,16 €
# 22	09360-06009-000 0936006009000 0936006009000	BOLT, UNION UNION BOLT, CYLINDER	7,21 €
# 23	09168-06004-000 0916806004000 0916806004000	GASKET	1,64 €
# 24	26431-48000-000 2643148000000 2643148000000	GEAR, TACHOMETER DRIV GEAR, TACHO DRIVEN (NT:10)	Niet beschikbaar	0,00 €
# 25	09160-08003-000 0916008003000 0916008003000	WASHER WASHER (813.71)	2,09 €
# 26	26441-48000-000 2644148000000 2644148000000	SLEEVE, TACHOMETER DR SLEEVE, DRIVEN GEAR	Niet beschikbaar	0,00 €
# 27	09280-10001-000 0928010001000 0928010001000	O RING	2,20 €
# 28	09135-06002-000 09135-06501-000 0913506002000	BOLT, 6X10 BOLT	4,02 €
# 29	08322-21068-000 0832221068000	WASHER	Niet beschikbaar	0,00 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Suzuki. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Let er bij het toevoegen van een onderdeel aan uw winkelwagen op dat u de benodigde hoeveelheid bestelt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Onze onderdelen zijn originele en gloednieuwe reserveonderdelen van Suzuki, om u kwaliteit en duurzame componenten te garanderen. Als u vragen heeft, zijn wij er om u te helpen.
