ACHTERLICHT

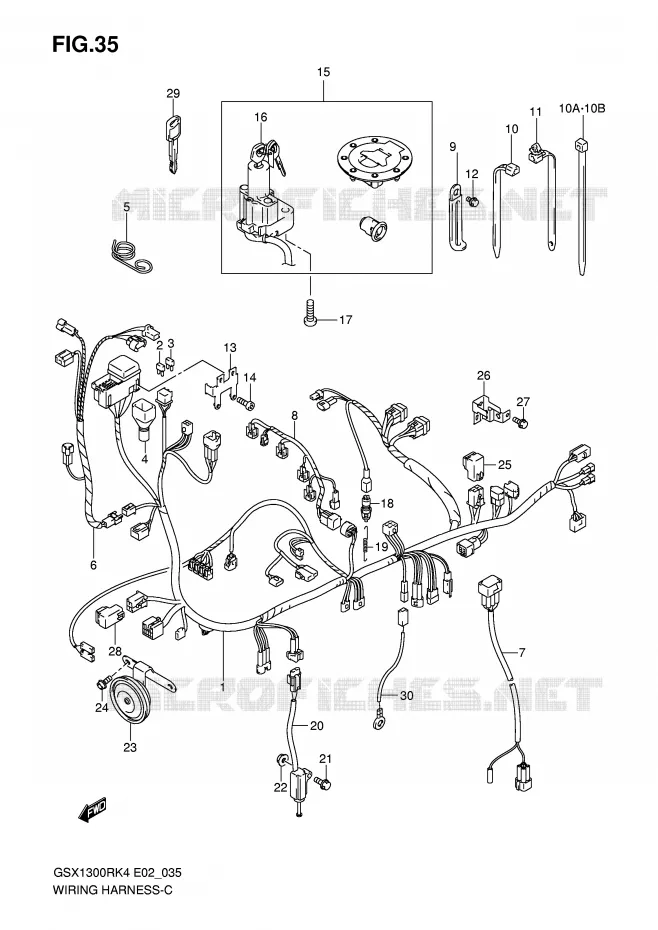

BEDRADING VOOR SUZUKI HAYABUSA 1300 2005

SCHAKELAARS

(1) 36610-24F80-000

WIRING HARNESS
HARNESS, WIRING NO.1

(1) 36610-24F50-000

HARNESS,WIRING
HARNESS, WIRING NO.1

(1) 36610-24F70-000

HARNESS, WIRING NO.1

(1) 36610-24F90-000

HARNESS, WIRING NO.1

10A

(10A) 09407-14407-000

CLAMP
CLAMP (L:145)

10B

(10B) 09407-14407-000

CLAMP
CLAMP (L:100)

(2) 09481-10501-000

FUSE 10A VZ800, R750/W, GSX750
FUSE (10A)

(3) 09481-15501-000

FUSE, VZ800, R750/W, GSX750
FUSE (15A)

(4) 36618-33E00-000

COVER,SPEEDOMETER COUPLER
BOOT, METER COUPLER

(5) 36619-24F00-000

GUIDE, WIRING HARNESS

(6) 36620-24F10-000

HARNESS, WIRING NO.2

(7) 36855-24F00-000

WIRE,O2 SENSOR
WIRE, 02 SENSOR

(8) 36856-24F10-000

WIRE,INJECTOR LEAD
WIRE, INJECTION LEAD

(9) 09404-06036-000

CLAMP (L80 T:1.0)
CLAMP (L:80)

(9) 09404-06039-000

CLAMP
CLAMP (L:45)

(10) 09407-14403-000

CLAMP (L:125)

(10) 09407-18402-000

CLAMP (L:165)

(11) 09407-17402-000

CLAMP
CLAMP (L:90)

(11) 09407-11402-000

CLAMP
CLAMP (L:60)

(12) 01550-0610B-000

BOLT. RH
BOLT, WIRING HARNESS

(13) 36744-24F00-000

BRACKET, FUSE BOX

(14) 07120-0510B-000

SCREW, FUSE BOX

(15) 37000-24811-000

LOCK SET

(16) 37100-24F00-000

LOCK ASSY, STEERING

(17) 09139-08016-000

BOLT
SCREW (8X20)

(18) 37740-45D00-000

SWITCH ASSY STOP LAM
SWITCH ASSY, STOP LAMP

(19) 09443-06012-000

SPRING

(20) 37840-24F01-000

SWITCH ASSY, SIDE STAND

(21) 09103-08357-000

BOLT
BOLT (8X35)

(22) 08316-1008B-000

NUT

(23) 38500-24F00-000

HORN ASSY

(24) 07120-0612B-000

BOLT, HORN

(25) 38740-26E01-000

RELAIS
RELAY ASSY, FUEL PUMP

(26) 38741-24F00-000

BRACKET, FUEL PUMP RLY

(27) 01550-0612B-000

BOLT
BOLT, FUEL PUMP

(28) 38740-26E01-000

RELAIS
RELAY ASSY, FAN MOTOR

(29) 37146-33E00-000

BLANK KEY
KEY, BLANK

(30) 36851-17E10-000

WIRE,OIL PRESSURE SWITCH LEAD
WIRE, OIL PRESSURE SWITCH

	Onderdeelnummer	Produkt	Aantal
# 1	36610-24F80-000 3661024F80000 3661024F80000	WIRING HARNESS HARNESS, WIRING NO.1	949,85 €
# 1	36610-24F50-000 3661024F50000 3661024F50000	HARNESS, WIRING HARNESS, WIRING NO.1	Niet beschikbaar	0,00 €
# 1	36610-24F70-000 3661024F70000 3661024F70000	HARNESS, WIRING NO.1	Niet beschikbaar	0,00 €
# 1	36610-24F90-000 3661024F90000 3661024F90000	HARNESS, WIRING NO.1	Niet beschikbaar	0,00 €
# 2	09481-10501-000 09481-10501-000 0948110501000	FUSE 10A VZ800, R750/W, GSX750 FUSE (10A)	2,46 €
# 3	09481-15501-000 09481-15501-000 0948115501000	FUSE, VZ800, R750/W, GSX750 FUSE (15A)	1,20 €
# 4	36618-33E00-000 3661833E00000 3661833E00000	COVER, SPEEDOMETER COUPLER BOOT, METER COUPLER	7,43 €
# 5	36619-24F00-000 3661924F00000 3661924F00000	GUIDE, WIRING HARNESS	8,92 €
# 6	36620-24F10-000 3662024F10000 3662024F10000	HARNESS, WIRING NO.2	179,84 €
# 7	36855-24F00-000 3685524F00000 3685524F00000	WIRE, O2 SENSOR WIRE, 02 SENSOR	47,05 €
# 8	36856-24F10-000 3685624F10000 3685624F10000	WIRE, INJECTOR LEAD WIRE, INJECTION LEAD	Niet beschikbaar	0,00 €
# 9	09404-06429-000 09404-06039-000 0940406429000	CLAMP CLAMP (L:45)	2,86 €
# 9	09404-06433-000 09404-06036-000 0940406433000	CLAMP (L80 T:1.0) CLAMP (L:80)	2,93 €
# 10	09407-14403-000 0940714403000 0940714403000	CLAMP (L:125)	3,13 €
# 10	09407-18402-000 0940718402000 0940718402000	CLAMP (L:165)	2,93 €
# 10A	09407-14407-000 0940714407000 0940714407000	CLAMP CLAMP (L:145)	4,02 €
# 10B	09407-10404-000 09407-14407-000 0940710404000	CLAMP CLAMP (L:100)	4,02 €
# 11	09407-11402-000 0940711402000 0940711402000	CLAMP CLAMP (L:60)	2,09 €
# 11	09407-14408-000 09407-17402-000 0940714408000	CLAMP CLAMP (L:90)	4,70 €
# 12	01550-0610B-000 015500610B000 015500610B000	BOLT. RH BOLT, WIRING HARNESS	3,15 €
# 13	36744-24F00-000 3674424F00000 3674424F00000	BRACKET, FUSE BOX	12,69 €
# 14	07120-0510B-000 071200510B000 071200510B000	SCREW, FUSE BOX	2,31 €
# 15	37000-24810-000 37000-24811-000 3700024810000	LOCK SET	485,26 €
# 16	37100-24F00-000 3710024F00000 3710024F00000	LOCK ASSY, STEERING	233,59 €
# 17	09139-08016-000 0913908016000 0913908016000	BOLT SCREW (8X20)	3,77 €
# 18	37740-24A00-000 37740-45D00-000 3774024A00000	SWITCH ASSY STOP LAM SWITCH ASSY, STOP LAMP	21,98 €
# 19	09443-06012-000 0944306012000 0944306012000	SPRING	3,42 €
# 20	37840-24F00-000 37840-24F01-000 3784024F00000	SWITCH ASSY, SIDE STAND	84,08 €
# 21	09103-08357-000 0910308357000 0910308357000	BOLT BOLT (8X35)	3,26 €
# 22	08316-1008B-000 083161008B000 083161008B000	NUT	3,50 €
# 23	38500-24F00-000 3850024F00000 3850024F00000	HORN ASSY	82,66 €
# 24	07120-0612B-000 071200612B000 071200612B000	BOLT, HORN	3,48 €
# 25	38740-26E00-000 38740-26E01-000 3874026E00000	RELAIS RELAY ASSY, FUEL PUMP	34,34 €
# 26	38741-24F00-000 3874124F00000 3874124F00000	BRACKET, FUEL PUMP RLY	10,76 €
# 27	01550-0612B-000 015500612B000 015500612B000	BOLT BOLT, FUEL PUMP	3,15 €
# 28	38740-26E00-000 38740-26E01-000 3874026E00000	RELAIS RELAY ASSY, FAN MOTOR	34,34 €
# 29	37146-33E00-000 3714633E00000 3714633E00000	BLANK KEY KEY, BLANK	20,19 €
# 30	36851-17E10-000 3685117E10000 3685117E10000	WIRE, OIL PRESSURE SWITCH LEAD WIRE, OIL PRESSURE SWITCH	16,73 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Suzuki. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Selecteer het gewenste onderdeelnummer in het diagram of raadpleeg de lijst hierboven om de informatie en prijzen met betrekking tot de verschillende onderdelen te vinden.
Zorg ervoor dat u de vereiste hoeveelheid bestelt wanneer u een onderdeel aan uw winkelwagentje toevoegt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Vind op deze pagina alle originele onderdelen met betrekking tot de BEDRADING van uw Suzuki HAYABUSA 1300 van HAYABUSA. Laat het ons weten als u vragen heeft.
