SCHAKELEN ASSY

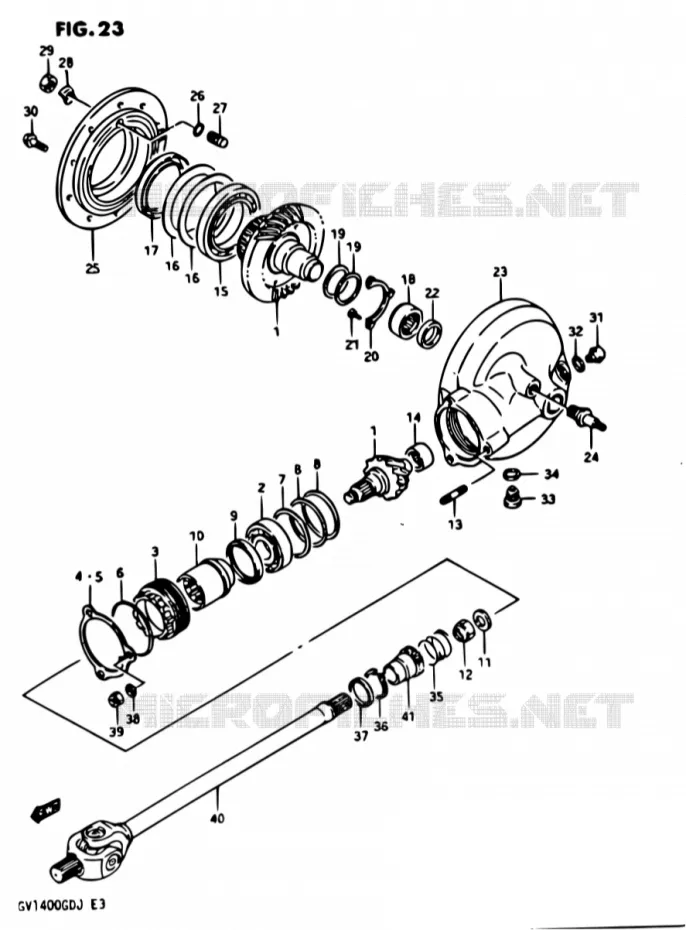

ACHTER AANDRIJFAS VOOR SUZUKI CAVALCADE 1400 1987

CANISTER (CALIFORNIE UNIQ.)

(1) 27311-24A03-000

.GEAR,FINAL DRIVE BEV

(1) 27311-24A03-000

.GEAR,FINAL DRIVE BEV

(1) 27300-24833-000

GEAR/CASE SET,FINAL

(1) 27300-24833-000

GEAR/CASE SET,FINAL

(2) 09262-28023-000

BEARING
.B1 28X68X18 BRNG

(3) 27312-24A02-000

.STOPPER,FINAL DRIVE

(4) 27313-24A00-000

PLATE
.PLATE,BEARING STOPPE

(5) 27313-24A10-000

PLATE
.PLATE,BEARING STOPPR

(6) 09280-67004-000

O RING
.O RING (D:2.1,ID:66.2)

(7) 09160-54001-000

WASHER 54X68X1.5
.WASHER

(8) 27445-24810-000

SHIM SET,FINAL DRIVE GEAR
.SHIM,FINAL DRIVE GR (T:0.30)

(8) 27445-24810-000

SHIM SET,FINAL DRIVE GEAR
.SHIM,FINAL DRIVE GR (T:0.30)

(8) 27445-24810-000

SHIM SET,FINAL DRIVE GEAR
.SHIM,FINAL DRIVE GR (T:0.30)
SHIM SET,FINAL DRIVE GEAR

(8) 27445-24810-000

SHIM SET,FINAL DRIVE GEAR
.SHIM,FINAL DRIVE GR (T:0.30)
SHIM SET,FINAL DRIVE GEAR

(8) 27445-24810-000

SHIM SET,FINAL DRIVE GEAR
.SHIM,FINAL DRIVE GR (T:0.35)

(8) 27445-24810-000

SHIM SET,FINAL DRIVE GEAR
.SHIM,FINAL DRIVE GR (T:0.35)

(8) 27445-24810-000

SHIM SET,FINAL DRIVE GEAR
.SHIM,FINAL DRIVE GR (T:0.35)
SHIM SET,FINAL DRIVE GEAR

(8) 27445-24810-000

SHIM SET,FINAL DRIVE GEAR
.SHIM,FINAL DRIVE GR (T:0.35)
SHIM SET,FINAL DRIVE GEAR

(8) 27445-24810-000

SHIM SET,FINAL DRIVE GEAR
.SHIM,FINAL DRIVE GR (T:0.40)

(8) 27445-24810-000

SHIM SET,FINAL DRIVE GEAR
.SHIM,FINAL DRIVE GR (T:0.40)

(8) 27445-24810-000

SHIM SET,FINAL DRIVE GEAR
.SHIM,FINAL DRIVE GR (T:0.40)
SHIM SET,FINAL DRIVE GEAR

(8) 27445-24810-000

SHIM SET,FINAL DRIVE GEAR
.SHIM,FINAL DRIVE GR (T:0.40)
SHIM SET,FINAL DRIVE GEAR

(8) 27445-24810-000

SHIM SET,FINAL DRIVE GEAR
.SHIM,FINAL DRIVE GR (T:0.50)

(8) 27445-24810-000

SHIM SET,FINAL DRIVE GEAR
.SHIM,FINAL DRIVE GR (T:0.50)

(8) 27445-24810-000

SHIM SET,FINAL DRIVE GEAR
.SHIM,FINAL DRIVE GR (T:0.50)
SHIM SET,FINAL DRIVE GEAR

(8) 27445-24810-000

SHIM SET,FINAL DRIVE GEAR
.SHIM,FINAL DRIVE GR (T:0.50)
SHIM SET,FINAL DRIVE GEAR

(8) 27445-24A01-060

SHIM 0.60
.SHIM,FINAL DRIVE GR (T:0.60)

(8) 27445-24A01-060

SHIM 0.60
.SHIM,FINAL DRIVE GR (T:0.60)

(9) 09283-47002-000

OIL SEAL
.OIL SEAL,FINAL DRIVE (47X58X6)

(10) 27172-24A00-000

COUPLING
.COUPLING,FINAL DRIVE

(11) 09160-16029-000

WASHER,16X29X4
.WASHER

(12) 09159-16003-000

.NUT

(13) 01421-1025A-000

BOLT,STUD
.10 X 25 STUD BOLT

(14) 09263-20062-000

BEARING
.RN 20X34X18 BRG 12X5

(15) 09262-70001-000

NTN B1 70X110X13 *
.B1 70X110X13 BEARING, RH

(16) 27327-45100-000

SHIM,DRIVEN GEAR BEARING RH
.SHIM (T:0.35) BEARING

(16) 27327-45100-000

SHIM,DRIVEN GEAR BEARING RH
.SHIM (T:0.35) BEARING

(16) 27327-45102-000

SHIM,DRIVEN GEAR BEA
.SHIM (T:0.40 BEARING

(16) 27327-45102-000

SHIM,DRIVEN GEAR BEA
.SHIM (T:0.40 BEARING

(16) 27327-45103-000

SHIM,DRIVEN GEAR BEA
.SHIM (T:0.50) BEARING

(16) 27327-45103-000

SHIM,DRIVEN GEAR BEA
.SHIM (T:0.50) BEARING

(16) 27327-45104-000

27327-45104-000
.SHIM (T:0.60) BEARING

(16) 27327-45104-000

27327-45104-000
.SHIM (T:0.60) BEARING

(17) 09289-70001-000

OIL SEAL
.OIL SEAL DRVN GEAR R

(18) 09263-35004-000

KOYO R3 35X48X24 *
.RN 35X48X23.7BRG20X3, LH

(19) 27326-45811-000

SHIM SET,FINAL DRIVEN GEAR
.SHIM (T:1.25) FI DR GEAR

(19) 27326-45811-000

SHIM SET,FINAL DRIVEN GEAR
.SHIM (T:1.25) FI DR GEAR

(19) 27326-45100-140

SHIM 1.40
.SHIM FINAL DRVN GEAR (T:1.40)

(19) 27326-45100-140

SHIM 1.40
.SHIM FINAL DRVN GEAR (T:1.40)

(19) 27326-45100-145

SHIM 1.45
.SHIM FINAL DRVN GEAR (T:1.45)

(19) 27326-45100-145

SHIM 1.45
.SHIM FINAL DRVN GEAR (T:1.45)

(19) 27326-45100-150

SHIM 1.5
.SHIM FINAL DRVN GEAR (T:1.50)

(19) 27326-45100-150

SHIM 1.5
.SHIM FINAL DRVN GEAR (T:1.50)

(19) 27326-45811-000

SHIM SET,FINAL DRIVEN GEAR
.SHIM (T:1.20) FI DR GEAR

(19) 27326-45811-000

SHIM SET,FINAL DRIVEN GEAR
.SHIM (T:1.20) FI DR GEAR

(19) 27326-45811-000

SHIM SET,FINAL DRIVEN GEAR
.SHIM (T:1.05) FI DR GEAR

(19) 27326-45811-000

SHIM SET,FINAL DRIVEN GEAR
.SHIM (T:1.05) FI DR GEAR

(19) 27326-45811-000

SHIM SET,FINAL DRIVEN GEAR
.SHIM (T:1.10) FI DR GEAR

(19) 27326-45811-000

SHIM SET,FINAL DRIVEN GEAR
.SHIM (T:1.10) FI DR GEAR

(19) 27326-45104-000

SHIM,FINAL DRIVEN GEAR
.THRUST SHIM (T:1.35)

(19) 27326-45104-000

SHIM,FINAL DRIVEN GEAR
.THRUST SHIM (T:1.35)

(20) 27329-45100-000

HOLDER,DRIVEN GEAR BEARING
.RETAINER DRVN BEAR.

(21) 02112-06127-000

SCREW
.6 X 12 CROSS SCREW

(22) 09283-30028-000

OIL SEAL
.OIL SEAL DRIVEN GEAR (30X42X7)

(23) 27450-26D00-000

CASE COMP,FINAL GEAR
.CASE,FINAL GEAR

(24) 09108-10077-000

.BOLT, STUD

(25) 27460-24A01-000

CASE
.CASE,FINAL GEAR BEAR

(26) 09280-10016-000

O-RING
.O-RING (ID:1.9,D:9.8)

(27) 27481-24A00-000

BOLT
.BOLT,FINAL DRIVEN GE

(28) 09169-12003-000

.WASHER

(29) 09140-12039-000

NUT
NUT, FRONT FOOTREST

(30) 01550-08307-000

BOLT
.BOLT 8X30

(31) 09247-14026-000

PLUG
.PLUG,INJECTOR HOLDER

(32) 09168-14004-000

GASKET 14.1X18X1.5MM
.GASKET

(33) 09247-14036-000

.PLUG, OIL DRAIN

(34) 09168-14004-000

GASKET 14.1X18X1.5MM
.GASKET

(35) 09440-30008-000

SPRING

(36) 09381-40003-000

CIRCLIP
CIRCLIP DR CUP RING

(37) 09283-30026-000

OIL SEAL
OIL SEAL PR CUP RING (30X40.5X5.5)

(38) 08321-0110B-000

LOCK WASHER
LOCK WASHER 10MM

(39) 09159-10027-000

NUT 10MM
NUT TIE ROD END

(40) 27100-24A06-000

PROPELLER SHAFT
SHAFT,PROPELLER

(41) 27171-45101-000

COUPLING, PROPELLER SHAFT

	Onderdeelnummer	Produkt	Aantal
# 1	27311-24A03-000 2731124A03000 2731124A03000	.GEAR, FINAL DRIVE BEV	180,95 €
# 1	27300-24833-000 2730024833000 2730024833000	GEAR/CASE SET, FINAL	Niet beschikbaar	0,00 €
# 2	09262-28023-000 0926228023000 0926228023000	BEARING .B1 28X68X18 BRNG	95,70 €
# 3	27312-24A02-000 2731224A02000 2731224A02000	.STOPPER, FINAL DRIVE	41,86 €
# 4	27313-24A00-000 2731324A00000 2731324A00000	PLATE .PLATE, BEARING STOPPE	Niet beschikbaar	0,00 €
# 5	27313-24A10-000 2731324A10000 2731324A10000	PLATE .PLATE, BEARING STOPPR	Niet beschikbaar	0,00 €
# 6	09280-67004-000 0928067004000 0928067004000	O RING .O RING (D:2.1, ID:66.2)	3,82 €
# 7	09160-54001-000 0916054001000 0916054001000	WASHER 54X68X1.5 .WASHER	6,66 €
# 8	27445-24A01-030 27445-24810-000 2744524A01030	SHIM SET, FINAL DRIVE GEAR .SHIM, FINAL DRIVE GR (T:0.30)	16,75 €
# 8	27445-24A01-060 2744524A01060 2744524A01060	SHIM 0.60 .SHIM, FINAL DRIVE GR (T:0.60)	Niet beschikbaar	0,00 €
# 9	09283-47002-000 0928347002000 0928347002000	OIL SEAL .OIL SEAL, FINAL DRIVE (47X58X6)	12,07 €
# 10	27172-24A00-000 2717224A00000 2717224A00000	COUPLING .COUPLING, FINAL DRIVE	37,93 €
# 11	09160-16029-000 0916016029000 0916016029000	WASHER, 16X29X4 .WASHER	5,99 €
# 12	09159-16003-000 0915916003000 0915916003000	.NUT	4,57 €
# 13	01421-10258-000 01421-1025A-000 0142110258000	BOLT, STUD .10 X 25 STUD BOLT	3,42 €
# 14	09263-20062-000 0926320062000 0926320062000	BEARING .RN 20X34X18 BRG 12X5	35,96 €
# 15	09262-70001-000 0926270001000 0926270001000	NTN B1 70X110X13 * .B1 70X110X13 BEARING, RH	105,53 €
# 16	27327-45100-000 2732745100000 2732745100000	SHIM, DRIVEN GEAR BEARING RH .SHIM (T:0.35) BEARING	Niet beschikbaar	0,00 €
# 16	27327-45102-000 2732745102000 2732745102000	SHIM, DRIVEN GEAR BEA .SHIM (T:0.40 BEARING	Niet beschikbaar	0,00 €
# 16	27327-45103-000 2732745103000 2732745103000	SHIM, DRIVEN GEAR BEA .SHIM (T:0.50) BEARING	Niet beschikbaar	0,00 €
# 16	27327-45104-000 2732745104000 2732745104000	27327-45104-000 .SHIM (T:0.60) BEARING	Niet beschikbaar	0,00 €
# 17	09289-70001-000 0928970001000 0928970001000	OIL SEAL .OIL SEAL DRVN GEAR R	37,62 €
# 18	09263-35004-000 0926335004000 0926335004000	KOYO R3 35X48X24 * .RN 35X48X23.7BRG20X3, LH	68,19 €
# 19	27326-45100-000 2732645100000	SHIM SET, FINAL DRIVEN GEAR .SHIM (T:1.25) FI DR GEAR	Niet beschikbaar	0,00 €
# 19	27326-45100-140 2732645100140 2732645100140	SHIM 1.40 .SHIM FINAL DRVN GEAR (T:1.40)	Niet beschikbaar	0,00 €
# 19	27326-45100-145 2732645100145 2732645100145	SHIM 1.45 .SHIM FINAL DRVN GEAR (T:1.45)	Niet beschikbaar	0,00 €
# 19	27326-45100-150 2732645100150 2732645100150	SHIM 1.5 .SHIM FINAL DRVN GEAR (T:1.50)	Niet beschikbaar	0,00 €
# 19	27326-45101-000 2732645101000	SHIM SET, FINAL DRIVEN GEAR .SHIM (T:1.20) FI DR GEAR	Niet beschikbaar	0,00 €
# 19	27326-45104-000 2732645104000 2732645104000	SHIM, FINAL DRIVEN GEAR .THRUST SHIM (T:1.35)	Niet beschikbaar	0,00 €
# 20	27329-45100-000 2732945100000 2732945100000	HOLDER, DRIVEN GEAR BEARING .RETAINER DRVN BEAR.	5,61 €
# 21	02112-06128-000 02112-06127-000 0211206128000	SCREW .6 X 12 CROSS SCREW	2,46 €
# 22	09283-30028-000 0928330028000 0928330028000	OIL SEAL .OIL SEAL DRIVEN GEAR (30X42X7)	8,36 €
# 23	27450-24A03-000 2745024A03000	CASE COMP, FINAL GEAR .CASE, FINAL GEAR	Niet beschikbaar	0,00 €
# 24	09108-10077-000 0910810077000 0910810077000	.BOLT, STUD	Niet beschikbaar	0,00 €
# 25	27460-24A01-000 2746024A01000 2746024A01000	CASE .CASE, FINAL GEAR BEAR	Niet beschikbaar	0,00 €
# 26	09280-10016-000 0928010016000 0928010016000	O-RING .O-RING (ID:1.9, D:9.8)	4,37 €
# 27	27481-24A00-000 2748124A00000 2748124A00000	BOLT .BOLT, FINAL DRIVEN GE	10,49 €
# 28	09169-12003-000 0916912003000 0916912003000	.WASHER	Niet beschikbaar	0,00 €
# 29	08310-22127-000 09140-12039-000 0831022127000	NUT NUT, FRONT FOOTREST	3,90 €
# 30	01517-08307-000 01550-08307-000 0151708307000	BOLT .BOLT 8X30	4,57 €
# 31	09247-14026-000 0924714026000 0924714026000	PLUG .PLUG, INJECTOR HOLDER	4,24 €
# 32	09168-14004-000 0916814004000 0916814004000	GASKET 14.1X18X1.5MM .GASKET	2,71 €
# 33	09247-14019-000 09247-14036-000 0924714019000	.PLUG, OIL DRAIN	5,50 €
# 34	09168-14004-000 0916814004000 0916814004000	GASKET 14.1X18X1.5MM .GASKET	2,71 €
# 35	09440-30008-000 0944030008000 0944030008000	SPRING	3,13 €
# 36	09381-40003-000 0938140003000 0938140003000	CIRCLIP CIRCLIP DR CUP RING	6,26 €
# 37	09283-30026-000 0928330026000 0928330026000	OIL SEAL OIL SEAL PR CUP RING (30X40.5X5.5)	9,23 €
# 38	08321-31105-000 08321-0110B-000 0832131105000	LOCK WASHER LOCK WASHER 10MM	3,13 €
# 39	09159-10036-000 09159-10027-000 0915910036000	NUT 10MM NUT TIE ROD END	3,50 €
# 40	27100-24A06-000 2710024A06000 2710024A06000	PROPELLER SHAFT SHAFT, PROPELLER	Niet beschikbaar	0,00 €
# 41	27171-45101-000 2717145101000 2717145101000	COUPLING, PROPELLER SHAFT	Niet beschikbaar	0,00 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Suzuki. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Selecteer het gewenste onderdeelnummer in het diagram of raadpleeg de lijst hierboven om de informatie en prijzen met betrekking tot de verschillende onderdelen te vinden.
Zorg ervoor dat u de vereiste hoeveelheid bestelt wanneer u een onderdeel aan uw winkelwagentje toevoegt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Vind op deze pagina alle originele onderdelen met betrekking tot de ACHTER AANDRIJFAS van uw Suzuki van CAVALCADE. Laat het ons weten als u vragen heeft.
