SCHAKELEN ASSY (MODEL H / J / K / L,MODEL M E1,E39,MODEL N / P E1) REFER TO FIG.21A(D-14) FOR MODEL M/N/P/R/S E2,E4,E17,E21,E22,E24,E34

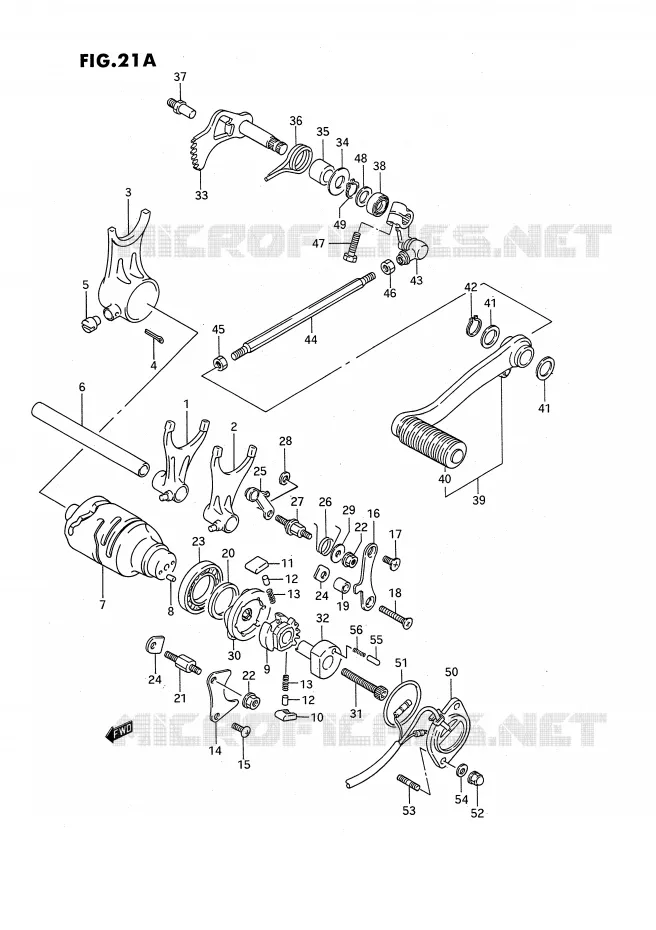

SCHAKELEN ASSY (MODEL M / N / P / R / S E2,E4,E17,E21,E22,E24,E34) VOOR SUZUKI INTRUDER 1400 1991

ACHTER AANDRIJFAS

(1) 25211-38B11-000

FORK,GEAR SHIFT,NO,1
FORK, GEAR SHIFTING NO.1

(2) 25221-38B10-000

GEAR SHIFT FORK 2
FORK, GEAR SHIFTING NO.2

(3) 25231-38B10-000

GEAR SHIFT FORK 3
FORK, GEAR SHIFTING NO.3

(4) 04111-2530A-000

(5) 09209-10002-000

(6) 25411-38B01-000

SHAFT,GEAR SHIFT FOR
SHAFT, GEAR SHIFTING FORK

(7) 25310-38B10-000

GEAR SHIFT CAM
CAM, GEAR SHIFTING

(8) 04221-04089-000

PIN,GEAR SHFT ARM SH
PIN

(9) 25322-31310-000

GEAR, GEAR SHIFT CAM DRIVEN

(10) 25323-34201-000

POLE N[ 1
PAWL, NO.1

(11) 25324-34201-000

POLE
PAWL, NO.2

(12) 09261-05003-000

(13) 09440-04003-000

SPRING

(14) 25331-38B00-000

LIFTER
LIFTER, PAWL

(15) 02112-3612A-000

SCREW

(15) 02112-06127-000

SCREW
.6 X 12 CROSS SCREW

(16) 25341-38B00-000

GUIDE
GUIDE, CAM

(17) 02122-06127-000

SCREW
6 X 12 CROSS SCREW

(17) 02122-0612B-000

SCREW. RETAINER CAM CHAIN
SCREW

(18) 02122-0630B-000

SCREW

(19) 09180-06293-000

SPACER,6.5X10X14
SPACER (6.1X10X14)

(20) 09160-25059-000

WASHER

(21) 25332-38A10-000

BOSS,SHIFT POLE LIFTER
BOSS

(22) 08319-31067-000

NUT 6MM
NUT

(23) 09262-25006-000

BEARING
BEARING (25X47X8)

(24) 24741-21A00-000

RETAINER
RETAINER, BEARING

(25) 25350-38B00-000

STOPPER
STOPPER, CAM

(26) 09448-17024-000

SPRING

(27) 25356-12C00-000

SUPPORT

(28) 08211-06141-000

WASHER,THRUST
WASHER

(29) 09160-06121-000

WASHER,6.5X18X2.0
WASHER, STOPPER SPRING THRUST

(30) 25380-38B00-000

PLATE
PLATE, STOPPER

(31) 07130-06407-000

BOLT

(32) 25312-38B01-000

HOLDER
HOLDER, NEUTRAL SWITCH

(33) 25510-38B00-000

GEAR SHIFTING SHAFT
SHAFT, GEAR SHIFTING

(34) 09160-12063-000

09160-12063-000
WASHER (12.5X28X1.2)

(35) 09180-12068-000

SPACER
SPACER (12X20X15.3)

(36) 09444-26021-000

SPRING

(37) 25671-38B00-000

STOPPER
STOPPER, ARM

(38) 09283-12015-000

SEAL,OIL 12X22X9
OIL SEAL

(39) 25600-38B01-000

GEAR SHIFTING LEVER
LEVER ASSY, GEAR SHIFTING

(40) 25652-38B00-000

COVER

(41) 09160-14054-000

WASHER,14.5X22X1.0
WASHER (14.2X22X1)

(42) 08331-3114A-000

CIRCLIP

(43) 25520-38B01-000

ARM

(44) 25525-38B00-000

ROD

(45) 09140-06011-000

NUT

(46) 08310-00067-000

NUT

(47) 01500-06207-000

BOLT
.BOLT, LEVER HOLDER

(48) 09181-12167-000

WASHER,THRUST 12X20X1.0
WASHER

(49) 08331-3112A-000

CIRCLIP

(50) 37720-38B00-000

SWITCH BODY (US/CA)
BODY, SWITCH

(51) 09280-36001-000

O RING
O RING (D:2.4,ID:36.2)

(51) 09280-35006-000

O-RING,ID:35.5
O RING (D:2.4,ID:35.5)

(52) 08313-1005B-000

NUT

(52) 08313-2005A-000

NUT

(53) 09108-05010-000

STUD BOLT

(54) 08322-0105B-000

WASHER
.WASHER, UPPER

(55) 09209-04021-000

PIN
CONTACT, SWITCH

(56) 09440-02003-000

SPRING

	Onderdeelnummer	Produkt	Aantal
# 1	25211-38B10-000 25211-38B11-000 2521138B10000	FORK, GEAR SHIFT, NO, 1 FORK, GEAR SHIFTING NO.1	93,41 €
# 2	25221-38B10-000 2522138B10000 2522138B10000	GEAR SHIFT FORK 2 FORK, GEAR SHIFTING NO.2	89,47 €
# 3	25231-38B10-000 2523138B10000 2523138B10000	GEAR SHIFT FORK 3 FORK, GEAR SHIFTING NO.3	173,05 €
# 4	04111-25308-000 04111-2530A-000 0411125308000	PIN	1,42 €
# 5	09209-10002-000 0920910002000 0920910002000	PIN	5,92 €
# 6	25411-38B00-000 25411-38B01-000 2541138B00000	SHAFT, GEAR SHIFT FOR SHAFT, GEAR SHIFTING FORK	22,96 €
# 7	25310-38B10-000 2531038B10000 2531038B10000	GEAR SHIFT CAM CAM, GEAR SHIFTING	228,95 €
# 8	04221-04089-000 0422104089000 0422104089000	PIN, GEAR SHFT ARM SH PIN	1,49 €
# 9	25322-31301-000 25322-31310-000 2532231301000	GEAR, GEAR SHIFT CAM DRIVEN	22,60 €
# 10	25323-34201-000 2532334201000 2532334201000	POLE N[ 1 PAWL, NO.1	8,65 €
# 11	25324-34201-000 2532434201000 2532434201000	POLE PAWL, NO.2	8,52 €
# 12	09261-05003-000 0926105003000 0926105003000	PIN	1,75 €
# 13	09440-04003-000 0944004003000 0944004003000	SPRING	1,75 €
# 14	25331-38B00-000 2533138B00000 2533138B00000	LIFTER LIFTER, PAWL	7,01 €
# 15	02112-06123-000 02112-3612A-000 0211206123000	SCREW	2,73 €
# 15	02112-06128-000 02112-06127-000 0211206128000	SCREW .6 X 12 CROSS SCREW	2,46 €
# 16	25341-38B00-000 2534138B00000 2534138B00000	GUIDE GUIDE, CAM	9,92 €
# 17	02122-06123-000 02122-0612B-000 0212206123000	SCREW. RETAINER CAM CHAIN SCREW	2,40 €
# 17	02122-06128-000 02122-06127-000 0212206128000	SCREW 6 X 12 CROSS SCREW	2,42 €
# 18	02122-06303-000 02122-0630B-000 0212206303000	SCREW	2,29 €
# 19	09180-06169-000 09180-06293-000 0918006169000	SPACER, 6.5X10X14 SPACER (6.1X10X14)	2,80 €
# 20	09160-25059-000 0916025059000 0916025059000	WASHER	5,41 €
# 21	25332-38A00-000 25332-38A10-000 2533238A00000	BOSS, SHIFT POLE LIFTER BOSS	6,99 €
# 22	08316-10063-000 08319-31067-000 0831610063000	NUT 6MM NUT	2,53 €
# 23	09262-25006-000 0926225006000 0926225006000	BEARING BEARING (25X47X8)	23,60 €
# 24	24741-21A00-000 2474121A00000 2474121A00000	RETAINER RETAINER, BEARING	5,79 €
# 25	25350-38B00-000 2535038B00000 2535038B00000	STOPPER STOPPER, CAM	16,70 €
# 26	09448-17024-000 0944817024000 0944817024000	SPRING	5,17 €
# 27	25356-12C00-000 2535612C00000 2535612C00000	SUPPORT	14,71 €
# 28	08211-06141-000 0821106141000 0821106141000	WASHER, THRUST WASHER	2,00 €
# 29	09160-06013-000 09160-06121-000 0916006013000	WASHER, 6.5X18X2.0 WASHER, STOPPER SPRING THRUST	2,57 €
# 30	25380-38B00-000 2538038B00000 2538038B00000	PLATE PLATE, STOPPER	25,09 €
# 31	07130-06407-000 0713006407000 0713006407000	BOLT	3,26 €
# 32	25312-38B01-000 2531238B01000 2531238B01000	HOLDER HOLDER, NEUTRAL SWITCH	26,91 €
# 33	25510-38B00-000 2551038B00000 2551038B00000	GEAR SHIFTING SHAFT SHAFT, GEAR SHIFTING	93,46 €
# 34	09160-12063-000 0916012063000 0916012063000	09160-12063-000 WASHER (12.5X28X1.2)	Niet beschikbaar	0,00 €
# 35	09180-12068-000 0918012068000 0918012068000	SPACER SPACER (12X20X15.3)	3,48 €
# 36	09444-26021-000 0944426021000 0944426021000	SPRING	5,17 €
# 37	25671-38B00-000 2567138B00000 2567138B00000	STOPPER STOPPER, ARM	7,01 €
# 38	09285-12002-000 0928512002000	SEAL, OIL 12X22X9 OIL SEAL	Niet beschikbaar	0,00 €
# 39	25600-38B01-000 2560038B01000 2560038B01000	GEAR SHIFTING LEVER LEVER ASSY, GEAR SHIFTING	81,88 €
# 40	25652-38B00-000 2565238B00000 2565238B00000	COVER	10,25 €
# 41	09160-14003-000 09160-14054-000 0916014003000	WASHER, 14.5X22X1.0 WASHER (14.2X22X1)	2,17 €
# 42	08331-31146-000 08331-3114A-000 0833131146000	CIRCLIP	2,20 €
# 43	25520-38B00-000 25520-38B01-000 2552038B00000	ARM	48,16 €
# 44	25525-38B00-000 2552538B00000 2552538B00000	ROD	24,62 €
# 45	09140-06011-000 0914006011000 0914006011000	NUT	1,49 €
# 46	08310-00067-000 0831000067000 0831000067000	NUT	2,40 €
# 47	01107-06207-000 01500-06207-000 0110706207000	BOLT .BOLT, LEVER HOLDER	2,22 €
# 48	08211-12201-000 09181-12167-000 0821112201000	WASHER, THRUST 12X20X1.0 WASHER	3,08 €
# 49	08331-31126-000 08331-3112A-000 0833131126000	CIRCLIP	2,15 €
# 50	37720-38B00-000 3772038B00000 3772038B00000	SWITCH BODY (US/CA) BODY, SWITCH	102,13 €
# 51	09280-35006-000 0928035006000 0928035006000	O-RING, ID:35.5 O RING (D:2.4, ID:35.5)	3,70 €
# 51	09280-36001-000 0928036001000 0928036001000	O RING O RING (D:2.4, ID:36.2)	4,84 €
# 52	08313-11055-000 08313-1005B-000 0831311055000	NUT	2,40 €
# 52	08313-20053-000 08313-2005A-000 0831320053000	NUT	2,40 €
# 53	09108-05010-000 0910805010000 0910805010000	STUD BOLT	Niet beschikbaar	0,00 €
# 54	08322-21055-000 08322-0105B-000 0832221055000	WASHER .WASHER, UPPER	3,06 €
# 55	09209-04021-000 0920904021000 0920904021000	PIN CONTACT, SWITCH	10,14 €
# 56	09440-02003-000 0944002003000 0944002003000	SPRING	1,91 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Suzuki. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Let er bij het toevoegen van een onderdeel aan uw winkelwagen op dat u de benodigde hoeveelheid bestelt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Onze onderdelen zijn originele en gloednieuwe reserveonderdelen van Suzuki, om u kwaliteit en duurzame componenten te garanderen. Als u vragen heeft, zijn wij er om u te helpen.
