FRONT FENDER

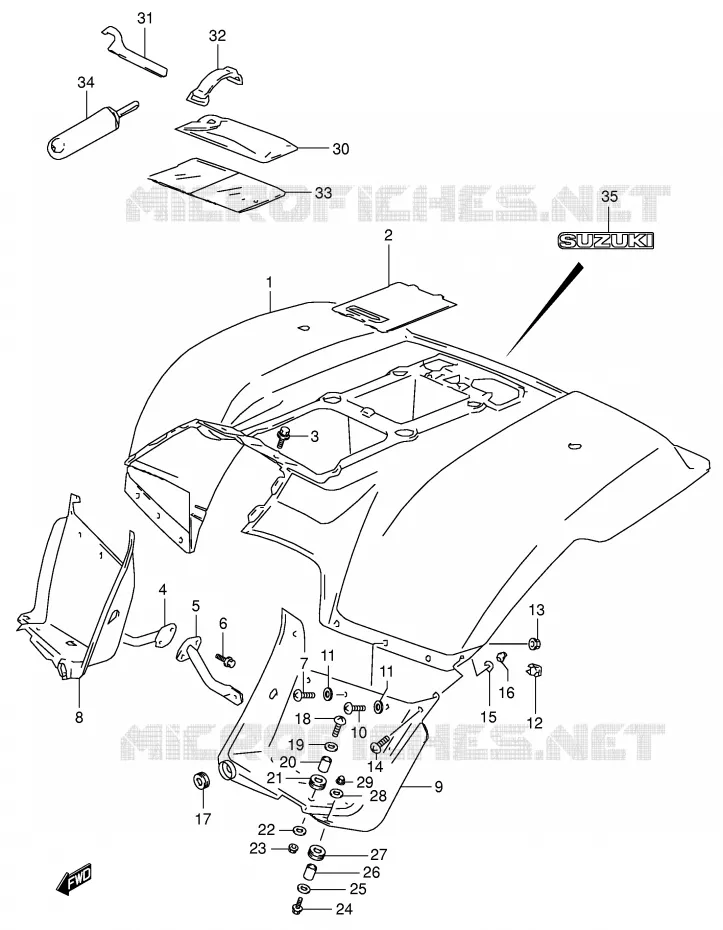

ACHTERSPATBORD VOOR SUZUKI OZARK 160 2004

ETIKET

ACHTERSPATBORD voor Suzuki OZARK 160 2004

(1)  63111-02C21-YU1
FENDER,REAR
FENDER, REAR (YELLOW)

(2)  63171-02C00-291
COVER,REAR FENDER
COVER, FENDER (BLACK)

(3)  09118-06017-000
BOLT,6X16
BOLT

(4)  63140-02C00-000
REINF,RR FENDER,R
REINFORCEMENT, RH

(5)  63150-02C00-000
REINF,RR FENDER,L
REINFORCEMENT, LH

(6)  01550-0612B-000
BOLT

(7)  02142-0620B-000
SCREW

(8)  63330-02C10-291
BODY COMP,MUD GUARD,R
BODY, MUD GUARD RH (BLACK)

(9)  63340-02C10-291
BODY COMP,MUD GUARD,L
BODY, MUD GUARD LH (BLACK)

(10)  09136-06004-000
SCREW,6X12,W/WASHER
SCREW

(11)  09160-06109-000
WASHER 6.5X18X1.6
WASHER

(11)  09160-06109-000
WASHER 6.5X18X1.6
WASHER

(11)  09160-06156-000
WASHER

(11)  09160-06156-000
WASHER

(12)  09146-06003-000
NUT

(13)  08319-31067-000
NUT 6MM
NUT, CENTER

(14)  02142-0512A-000
SCREW

(15)  08322-0105B-000
WASHER

(16)  08319-3105B-000
NUT

(17)  09320-08510-000
CUSHION(8.5X20X8)
CUSHION

(18)  02142-0520B-000
SCREW

(19)  09160-05037-000
WASHER 5.5X16X1.2
WASHER

(20)  09180-06248-000
SPACER,6.1X8X9.5
SPACER

(21)  09320-08509-000
CUSHION(8X22X7)
CUSHION

(22)  09160-05501-000
WASHER
(22)  09160-05051-000
WASHER

(23)  08319-3105B-000
NUT

(24)  01550-05163-000
BOLT

(25)  09160-05501-000
WASHER
(25)  09160-05051-000
WASHER

(26)  09180-06248-000
SPACER,6.1X8X9.5
SPACER

(27)  09320-08509-000
CUSHION(8X22X7)
CUSHION

(28)  09160-05037-000
WASHER 5.5X16X1.2
WASHER

(29)  08313-1005B-000
NUT

(30)  09800-21019-000
TOOL ASSY

(31)  09822-00004-000
CLAMP, WRENCH

(32)  09462-00034-000
BAND

(33)  94980-01C01-000
BAG,OWNER'S MANUAL
BAG, MANUAL (150X296)

(34)  96200-18A02-000
GAUGE ASSY,AIR PRESSUR
GAUGE, AIR

(35)  68111-19B30-HW1
EMBLEM
Onderdeelnummer Produkt Stukprijs Incl. BTW Aantal
# 1

63111-02C21-YU1
6311102C21YU1

6311102C21YU1
FENDER, REAR
FENDER, REAR (YELLOW)
# 2

63171-02C00-291
6317102C00291

6317102C00291
COVER, REAR FENDER
COVER, FENDER (BLACK)
# 3

09118-06017-000
0911806017000

0911806017000
BOLT, 6X16
BOLT
# 4

63140-02C00-000
6314002C00000

6314002C00000
REINF, RR FENDER, R
REINFORCEMENT, RH
# 5

63150-02C00-000
6315002C00000

6315002C00000
REINF, RR FENDER, L
REINFORCEMENT, LH
# 6

01550-06123-000

01550-0612B-000
 0155006123000
BOLT
# 7

02142-06203-000

02142-0620B-000
 0214206203000
SCREW
# 8

63330-02C10-291
6333002C10291

6333002C10291
BODY COMP, MUD GUARD, R
BODY, MUD GUARD RH (BLACK)
# 9

63340-02C10-291
6334002C10291

6334002C10291
BODY COMP, MUD GUARD, L
BODY, MUD GUARD LH (BLACK)
# 10

09136-06004-000
0913606004000

0913606004000
SCREW, 6X12, W/WASHER
SCREW
# 11

09160-06109-000
0916006109000

0916006109000
WASHER 6.5X18X1.6
WASHER
# 11

09160-06156-000
0916006156000

0916006156000
WASHER
# 12

09146-06003-000
0914606003000

0914606003000
NUT
# 13

08319-31067-000
0831931067000

0831931067000
NUT 6MM
NUT, CENTER
# 14

02142-05123-000

02142-0512A-000
 0214205123000
SCREW
# 15

08322-01053-000

08322-0105B-000
 0832201053000
WASHER
# 16

08319-31053-000

08319-3105B-000
 0831931053000
NUT
# 17

09320-08021-000

09320-08510-000
 0932008021000
CUSHION(8.5X20X8)
CUSHION
# 18

02142-05203-000

02142-0520B-000
 0214205203000
SCREW
# 19

09160-05037-000
0916005037000

0916005037000
WASHER 5.5X16X1.2
WASHER
# 20

09180-06248-000
0918006248000

0918006248000
SPACER, 6.1X8X9.5
SPACER
# 21

09320-08013-000

09320-08509-000
 0932008013000
CUSHION(8X22X7)
CUSHION
# 22

09160-05051-000
0916005051000

0916005051000
WASHER
# 22

09160-05501-000
0916005501000

0916005501000
WASHER
# 23

08319-31053-000

08319-3105B-000
 0831931053000
NUT
# 24

01550-05163-000
0155005163000

0155005163000
BOLT
# 25

09160-05051-000
0916005051000

0916005051000
WASHER
# 25

09160-05501-000
0916005501000

0916005501000
WASHER
# 26

09180-06248-000
0918006248000

0918006248000
SPACER, 6.1X8X9.5
SPACER
# 27

09320-08013-000

09320-08509-000
 0932008013000
CUSHION(8X22X7)
CUSHION
# 28

09160-05037-000
0916005037000

0916005037000
WASHER 5.5X16X1.2
WASHER
# 29

08313-10053-000

08313-1005B-000
 0831310053000
NUT
# 30

09800-21019-000
0980021019000

0980021019000
TOOL ASSY
# 31

09822-00004-000
0982200004000

0982200004000
CLAMP, WRENCH
# 32

09462-000E6-000

09462-00034-000
 09462000E6000
BAND
# 33

94980-01C01-000
9498001C01000

9498001C01000
BAG, OWNER'S MANUAL
BAG, MANUAL (150X296)
# 34

96200-18A02-000
9620018A02000

9620018A02000
GAUGE ASSY, AIR PRESSUR
GAUGE, AIR
# 35

68111-19B30-HW1
6811119B30HW1

6811119B30HW1
EMBLEM
Niet beschikbaar
Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Suzuki. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Let er bij het toevoegen van een onderdeel aan uw winkelwagen op dat u de benodigde hoeveelheid bestelt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Onze onderdelen zijn originele en gloednieuwe reserveonderdelen van Suzuki, om u kwaliteit en duurzame componenten te garanderen. Als u vragen heeft, zijn wij er om u te helpen.
Bestel vandaag nog uw reserveonderdelen en ontvang ze direct thuis!

Originele onderdelen voor Suzuki 160 OZARK 2004
