TIMING

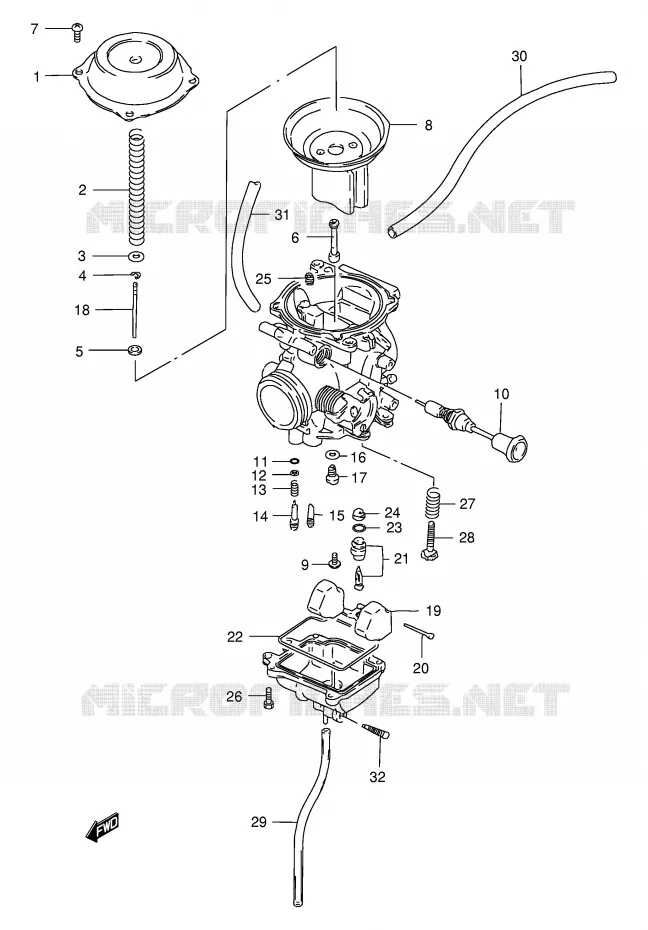

CARBURATOR VOOR SUZUKI DR 200 1998

LUCHTFILTER

(1) 13502-42A00-000

COVER DIAPHRAGM
COVER

(2) 13417-42A00-000

SPRING

(3) 13382-42A00-000

RING

(4) 13394-10010-000

CLIP, NEEDLE

(5) 13387-47010-000

RING

(6) 09494-00514-000

JET, NEEDLE (P-5)

(7) 02112-0408B-000

SCREW

(8) 13500-42A00-000

DIAPHRAGM ASSY

(9) 13602-43410-000

SCREW

(10) 13411-42A20-000

PLUNGER ASSY

(11) 13295-29901-000

O RING,PILOT AIR SCREW
O RING

(12) 13291-29900-000

WASHER

(13) 13268-47070-000

THR SCREW SPRING
SPRING

(14) 13279-47070-000

PILOT SCREW
SCREW, PILOT (1.1/4)

(15) 09492-35008-000

JET,PILOT
JET, PILOT (35)

(15) 09492-40014-000

JET PILOT
JET, PILOT (40)

(16) 13382-03110-000

WASHER,NEEDLE JET
..WASHER

(17) 09491-25010-000

MAIN JET 125
JET, MAIN (125)

(17) 09491-24013-000

MAIN JET 122.5
JET, MAIN (122.5)

(18) 13383-42A00-000

NEEDLE,JET
NEEDLE, JET (5D26-2)

(19) 13250-42A00-000

FLOAT

(20) 13254-92311-000

PIN, FLOAT

(21) 13370-44500-000

NEEDLE VALVE ASSY
VALVE ASSY, NEEDLE

(22) 13251-42A00-000

O RING
O RING, FLOAT CHAMBER

(23) 13374-35C00-000

O RING,NEEDLE VALVE SEAT
..O RING

(24) 13376-19F00-000

FILTER

(25) 09493-27001-000

JET,PILOT AIR
JET, AIR (135)

(26) 02112-0412A-000

SCREW

(27) 13268-37420-000

SPRING,THROTTLE SCRE
SPRING

(28) 13267-25D00-000

ADJUSTER

(29) 13684-40A00-000

HOSE(3X5X65O)
HOSE (3X5X650)

(30) 09352-50005-600

HOSE (5X8.2X600)
HOSE (5X8X600)

(31) 09355-45001-600

HOSE (4.5X8.5X600)

(32) 13247-02340-000

PLUG,DRAIN
SCREW, DRAIN

99x

(99x) 13200-42AB1-000

CARBURETOR ASSY

(99x) 13200-42AD0-000

CARBURETOR ASSY

	Onderdeelnummer	Produkt	Aantal
# 1	13502-42A00-000 1350242A00000 1350242A00000	COVER DIAPHRAGM COVER	24,18 €
# 2	13417-42A00-000 1341742A00000 1341742A00000	SPRING	7,45 €
# 3	13382-42A00-000 1338242A00000 1338242A00000	RING	6,74 €
# 4	13394-10010-000 1339410010000 1339410010000	CLIP, NEEDLE	7,03 €
# 5	13387-47010-000 1338747010000 1338747010000	RING	7,96 €
# 6	09494-00514-000 0949400514000 0949400514000	JET, NEEDLE (P-5)	Niet beschikbaar	0,00 €
# 7	02112-04083-000 02112-0408B-000 0211204083000	SCREW	2,11 €
# 8	13500-42A00-000 1350042A00000 1350042A00000	DIAPHRAGM ASSY	144,48 €
# 9	13602-43410-000 1360243410000 1360243410000	SCREW	3,66 €
# 10	13411-42A20-000 1341142A20000 1341142A20000	PLUNGER ASSY	28,46 €
# 11	13295-29900-000 13295-29901-000 1329529900000	O RING, PILOT AIR SCREW O RING	5,95 €
# 12	13291-29900-000 1329129900000 1329129900000	WASHER	2,33 €
# 13	13268-47070-000 1326847070000 1326847070000	THR SCREW SPRING SPRING	6,41 €
# 14	13279-47070-000 1327947070000 1327947070000	PILOT SCREW SCREW, PILOT (1.1/4)	12,73 €
# 15	09492-35008-000 0949235008000 0949235008000	JET, PILOT JET, PILOT (35)	8,85 €
# 15	09492-40014-000 0949240014000 0949240014000	JET PILOT JET, PILOT (40)	8,76 €
# 16	13332-44080-000 13382-03110-000 1333244080000	WASHER, NEEDLE JET ..WASHER	4,10 €
# 17	09491-24013-000 0949124013000 0949124013000	MAIN JET 122.5 JET, MAIN (122.5)	8,76 €
# 17	09491-25010-000 0949125010000 0949125010000	MAIN JET 125 JET, MAIN (125)	8,85 €
# 18	13383-42A00-000 1338342A00000 1338342A00000	NEEDLE, JET NEEDLE, JET (5D26-2)	13,15 €
# 19	13250-42A00-000 1325042A00000 1325042A00000	FLOAT	28,11 €
# 20	13254-92311-000 1325492311000 1325492311000	PIN, FLOAT	2,28 €
# 21	13370-44500-000 1337044500000 1337044500000	NEEDLE VALVE ASSY VALVE ASSY, NEEDLE	43,68 €
# 22	13251-42A00-000 1325142A00000 1325142A00000	O RING O RING, FLOAT CHAMBER	9,92 €
# 23	13374-44080-000 13374-35C00-000 1337444080000	O RING, NEEDLE VALVE SEAT ..O RING	6,39 €
# 24	13376-84110-000 13376-19F00-000 1337684110000	FILTER	11,16 €
# 25	09493-27001-000 0949327001000 0949327001000	JET, PILOT AIR JET, AIR (135)	10,54 €
# 26	02112-04123-000 02112-0412A-000 0211204123000	SCREW	1,62 €
# 27	13268-37420-000 1326837420000 1326837420000	SPRING, THROTTLE SCRE SPRING	5,72 €
# 28	13267-25D00-000 1326725D00000 1326725D00000	ADJUSTER	10,40 €
# 29	13684-40A00-000 1368440A00000 1368440A00000	HOSE(3X5X65O) HOSE (3X5X650)	10,09 €
# 30	09352-50823-600 09352-50005-600 0935250823600	HOSE (5X8.2X600) HOSE (5X8X600)	8,56 €
# 31	09355-45855-600 09355-45001-600 0935545855600	HOSE (4.5X8.5X600)	12,60 €
# 32	13247-13A00-000 13247-02340-000 1324713A00000	PLUG, DRAIN SCREW, DRAIN	6,88 €
# 99x	13200-42AB1-000 1320042AB1000 1320042AB1000	CARBURETOR ASSY	Niet beschikbaar	0,00 €
# 99x	13200-42AD0-000 1320042AD0000 1320042AD0000	CARBURETOR ASSY	Niet beschikbaar	0,00 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Suzuki. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Selecteer het gewenste onderdeelnummer in het diagram of raadpleeg de lijst hierboven om de informatie en prijzen met betrekking tot de verschillende onderdelen te vinden.
Zorg ervoor dat u de vereiste hoeveelheid bestelt wanneer u een onderdeel aan uw winkelwagentje toevoegt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Vind op deze pagina alle originele onderdelen met betrekking tot de CARBURATOR van uw Suzuki van DR. Laat het ons weten als u vragen heeft.
