Cilinderinhoud

Model

Jaar

Afwerking

Onderdelencatalogus

Onderdelendiagram

FRONT FENDER

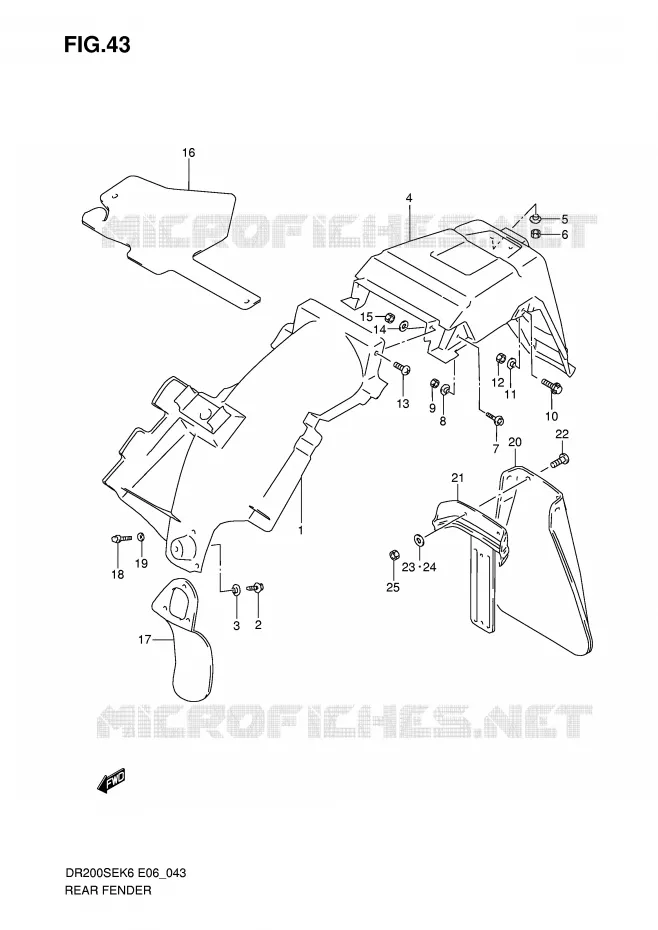

ACHTERSPATBORD VOOR SUZUKI DR 200 2009

ETIKET

(1) 63110-44AB0-000

BODY COMP,REAR FENDER,FRONT
BODY, REAR FENDER FRONT

(1) 63110-44AD0-000

BODY, REAR FENDER FRONT

(2) 01550-0612B-000

BOLT

(3) 09169-06010-000

WASHER,LOCK
WASHER

(4) 63113-44AE1-YJ4

BODY, REAR FENDER REAR (BLUE)

(4) 63113-44AJ0-30H

BODY, REAR FENDER REAR (WHITE)

(4) 63113-44AJ0-YLW

BODY, REAR FENDER REAR (BLUE)

(5) 09169-06045-000

WASHER

(6) 08319-3106A-000

NUT

(7) 09106-08099-000

BOLT (8X50)
BOLT

(8) 09169-08037-E0N

WASHER

(9) 08319-3108A-000

NUT

(10) 01550-0620B-000

BOLT

(11) 09169-06045-000

WASHER

(12) 08319-3106A-000

NUT

(13) 02142-0616B-000

SCREW

(14) 09160-06084-000

WASHER
WASHER (6.5X18X1.6)

(15) 08319-3106A-000

NUT

(16) 63411-44AA0-000

MUD FLAP, REAR FENDER FRONT

(17) 63412-44AA0-000

GUARD, MUD FRONT

(18) 09229-04020-000

RIVET

(19) 08322-0104B-000

WASHER

(20) 63311-29511-000

MUD FLAP, REAR FENDER REAR

(21) 63330-44AA0-000

PLATE

(22) 02142-0620B-000

SCREW

(23) 09169-06063-000

WASHER
WASHER, UPPER

(24) 09169-06071-000

WASHER
WASHER, LOWER

(25) 09159-06078-000

NUT,ROOF RAIL
NUT

	Onderdeelnummer	Produkt	Aantal
# 1	63110-44AB0-000 6311044AB0000 6311044AB0000	BODY COMP, REAR FENDER, FRONT BODY, REAR FENDER FRONT	70,68 €
# 1	63110-44AD0-000 6311044AD0000 6311044AD0000	BODY, REAR FENDER FRONT	Niet beschikbaar	0,00 €
# 2	01550-0612B-000 015500612B000 015500612B000	BOLT	3,15 €
# 3	09169-06010-000 0916906010000 0916906010000	WASHER, LOCK WASHER	2,82 €
# 4	63113-44AE1-YJ4 6311344AE1YJ4 6311344AE1YJ4	BODY, REAR FENDER REAR (BLUE)	Niet beschikbaar	0,00 €
# 4	63113-44AJ0-30H 6311344AJ030H 6311344AJ030H	BODY, REAR FENDER REAR (WHITE)	Niet beschikbaar	0,00 €
# 4	63113-44AJ0-YLW 6311344AJ0YLW 6311344AJ0YLW	BODY, REAR FENDER REAR (BLUE)	Niet beschikbaar	0,00 €
# 5	09169-06045-000 0916906045000 0916906045000	WASHER	1,95 €
# 6	08319-3106A-000 083193106A000 083193106A000	NUT	2,73 €
# 7	09106-08099-000 0910608099000 0910608099000	BOLT (8X50) BOLT	4,57 €
# 8	09169-08037-000 09169-08037-E0N 0916908037000	WASHER	2,71 €
# 9	08319-3108A-000 083193108A000 083193108A000	NUT	2,66 €
# 10	01550-0620B-000 015500620B000 015500620B000	BOLT	3,15 €
# 11	09169-06045-000 0916906045000 0916906045000	WASHER	1,95 €
# 12	08319-3106A-000 083193106A000 083193106A000	NUT	2,73 €
# 13	02142-0616B-000 021420616B000 021420616B000	SCREW	1,97 €
# 14	09160-06084-000 0916006084000 0916006084000	WASHER WASHER (6.5X18X1.6)	2,26 €
# 15	08319-3106A-000 083193106A000 083193106A000	NUT	2,73 €
# 16	63411-44AA0-000 6341144AA0000 6341144AA0000	MUD FLAP, REAR FENDER FRONT	Niet beschikbaar	0,00 €
# 17	63412-44AA0-000 6341244AA0000 6341244AA0000	GUARD, MUD FRONT	Niet beschikbaar	0,00 €
# 18	09229-04020-000 0922904020000 0922904020000	RIVET	2,82 €
# 19	08322-0104B-000 083220104B000 083220104B000	WASHER	1,75 €
# 20	63311-29511-000 6331129511000 6331129511000	MUD FLAP, REAR FENDER REAR	Niet beschikbaar	0,00 €
# 21	63330-44AA0-000 6333044AA0000 6333044AA0000	PLATE	Niet beschikbaar	0,00 €
# 22	02142-0620B-000 021420620B000 021420620B000	SCREW	2,29 €
# 23	09169-06063-000 0916906063000 0916906063000	WASHER WASHER, UPPER	4,44 €
# 24	09169-06071-000 0916906071000 0916906071000	WASHER WASHER, LOWER	2,82 €
# 25	09159-06078-000 0915906078000 0915906078000	NUT, ROOF RAIL NUT	2,57 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Suzuki. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Selecteer het gewenste onderdeelnummer in het diagram of raadpleeg de lijst hierboven om de informatie en prijzen met betrekking tot de verschillende onderdelen te vinden.
Zorg ervoor dat u de vereiste hoeveelheid bestelt wanneer u een onderdeel aan uw winkelwagentje toevoegt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Vind op deze pagina alle originele onderdelen met betrekking tot de ACHTERSPATBORD van uw Suzuki van DR. Laat het ons weten als u vragen heeft.
