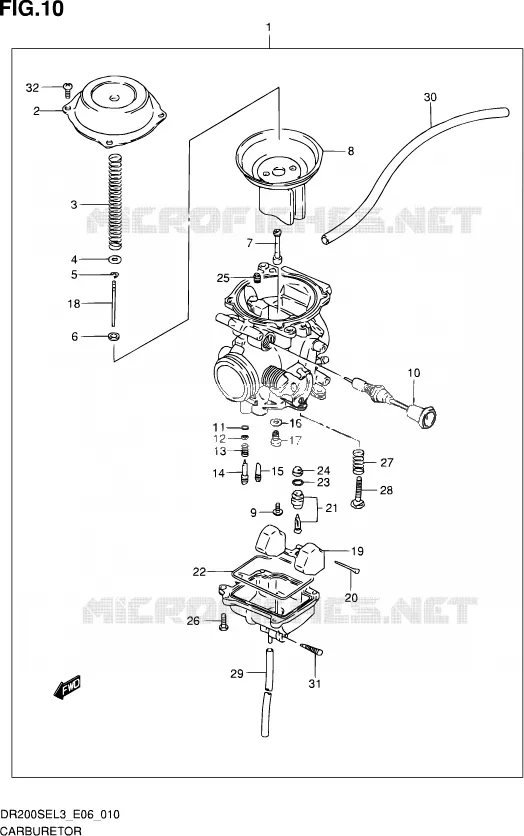

CARBURATOR VOOR SUZUKI DR 200 2013

LUCHTFILTER

(1) 13200-42AA2-000

CARBURETOR ASSY

(2) 13502-42A00-000

COVER DIAPHRAGM
.COVER

(3) 13417-42A00-000

.SPRING

(4) 13382-42A00-000

.RING

(5) 13394-10010-000

.CLIP, NEEDLE

(6) 13387-47010-000

.RING

(7) 09494-00514-000

.JET, NEEDLE (P-5)

(8) 13500-42A00-000

.DIAPHRAGM ASSY

(9) 13602-43410-000

.SCREW

(10) 13411-42A20-000

.PLUNGER ASSY

(11) 13295-29901-000

O RING,PILOT AIR SCREW
.O RING

(12) 13291-29900-000

.WASHER

(13) 13268-47070-000

THR SCREW SPRING
.SPRING

(14) 13279-47070-000

PILOT SCREW
.SCREW, PILOT

(15) 09492-40014-000

JET PILOT
.JET, PILOT (40)

(16) 13382-03110-000

WASHER,NEEDLE JET
.WASHER

(17) 09491-24013-000

MAIN JET 122.5
.JET, MAIN (122.5)

(18) 13383-42A00-000

.NEEDLE, JET

(19) 13250-42A00-000

.FLOAT

(20) 13254-92311-000

.PIN, FLOAT

(21) 13370-44500-000

NEEDLE VALVE ASSY
.VALVE ASSY, NEEDLE

(22) 13251-42A00-000

O RING
.O RING, FLOAT CHAMBER

(23) 13374-35C00-000

.O RING, NEEDLE VALVE SEAT

(24) 13376-19F00-000

.FILTER

(25) 09493-27001-000

JET,PILOT AIR
.JET, AIR (135)

(26) 02112-0412A-000

.SCREW

(27) 13268-37420-000

SPRING,THROTTLE SCRE
.SPRING, THROTTLE SCREW

(28) 13267-25D00-000

.ADJUSTER

(29) 09355-30001-600

HOSE,(7.4X3.2X135)
.HOSE (3X7X600)

(30) 09352-50005-600

.HOSE (5X8.2X600)

(31) 13247-02340-000

PLUG,DRAIN
.SCREW, DRAIN

(32) 02112-0408B-000

.SCREW

	Onderdeelnummer	Produkt	Aantal
# 1	13200-42AA2-000 1320042AA2000 1320042AA2000	CARBURETOR ASSY	Niet beschikbaar	0,00 €
# 2	13502-42A00-000 1350242A00000 1350242A00000	COVER DIAPHRAGM .COVER	24,18 €
# 3	13417-42A00-000 1341742A00000 1341742A00000	.SPRING	7,45 €
# 4	13382-42A00-000 1338242A00000 1338242A00000	.RING	6,74 €
# 5	13394-10010-000 1339410010000 1339410010000	.CLIP, NEEDLE	7,03 €
# 6	13387-47010-000 1338747010000 1338747010000	.RING	7,96 €
# 7	09494-00514-000 0949400514000 0949400514000	.JET, NEEDLE (P-5)	Niet beschikbaar	0,00 €
# 8	13500-42A00-000 1350042A00000 1350042A00000	.DIAPHRAGM ASSY	144,48 €
# 9	13602-43410-000 1360243410000 1360243410000	.SCREW	3,66 €
# 10	13411-42A20-000 1341142A20000 1341142A20000	.PLUNGER ASSY	28,46 €
# 11	13295-29900-000 13295-29901-000 1329529900000	O RING, PILOT AIR SCREW .O RING	5,95 €
# 12	13291-29900-000 1329129900000 1329129900000	.WASHER	2,33 €
# 13	13268-47070-000 1326847070000 1326847070000	THR SCREW SPRING .SPRING	6,41 €
# 14	13279-47070-000 1327947070000 1327947070000	PILOT SCREW .SCREW, PILOT	12,73 €
# 15	09492-40014-000 0949240014000 0949240014000	JET PILOT .JET, PILOT (40)	8,76 €
# 16	13382-03110-000 1338203110000 1338203110000	WASHER, NEEDLE JET .WASHER	4,10 €
# 17	09491-24013-000 0949124013000 0949124013000	MAIN JET 122.5 .JET, MAIN (122.5)	8,76 €
# 18	13383-42A00-000 1338342A00000 1338342A00000	.NEEDLE, JET	13,15 €
# 19	13250-42A00-000 1325042A00000 1325042A00000	.FLOAT	28,11 €
# 20	13254-92311-000 1325492311000 1325492311000	.PIN, FLOAT	2,28 €
# 21	13370-44500-000 1337044500000 1337044500000	NEEDLE VALVE ASSY .VALVE ASSY, NEEDLE	43,68 €
# 22	13251-42A00-000 1325142A00000 1325142A00000	O RING .O RING, FLOAT CHAMBER	9,92 €
# 23	13374-35C00-000 1337435C00000 1337435C00000	.O RING, NEEDLE VALVE SEAT	6,39 €
# 24	13376-19F00-000 1337619F00000 1337619F00000	.FILTER	11,16 €
# 25	09493-27001-000 0949327001000 0949327001000	JET, PILOT AIR .JET, AIR (135)	10,54 €
# 26	02112-0412A-000 021120412A000 021120412A000	.SCREW	1,62 €
# 27	13268-37420-000 1326837420000 1326837420000	SPRING, THROTTLE SCRE .SPRING, THROTTLE SCREW	5,72 €
# 28	13267-25D00-000 1326725D00000 1326725D00000	.ADJUSTER	10,40 €
# 29	09355-30705-600 09355-30001-600 0935530705600	HOSE, (7.4X3.2X135) .HOSE (3X7X600)	11,40 €
# 30	09352-50823-600 09352-50005-600 0935250823600	.HOSE (5X8.2X600)	8,56 €
# 31	13247-13A00-000 13247-02340-000 1324713A00000	PLUG, DRAIN .SCREW, DRAIN	6,88 €
# 32	02112-0408A-000 02112-0408B-000 021120408A000	.SCREW	2,11 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Suzuki. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Selecteer het gewenste onderdeelnummer in het diagram of raadpleeg de lijst hierboven om de informatie en prijzen met betrekking tot de verschillende onderdelen te vinden.
Zorg ervoor dat u de vereiste hoeveelheid bestelt wanneer u een onderdeel aan uw winkelwagentje toevoegt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Vind op deze pagina alle originele onderdelen met betrekking tot de CARBURATOR van uw Suzuki van DR. Laat het ons weten als u vragen heeft.
