FRAME (DR200SEL3 E06)

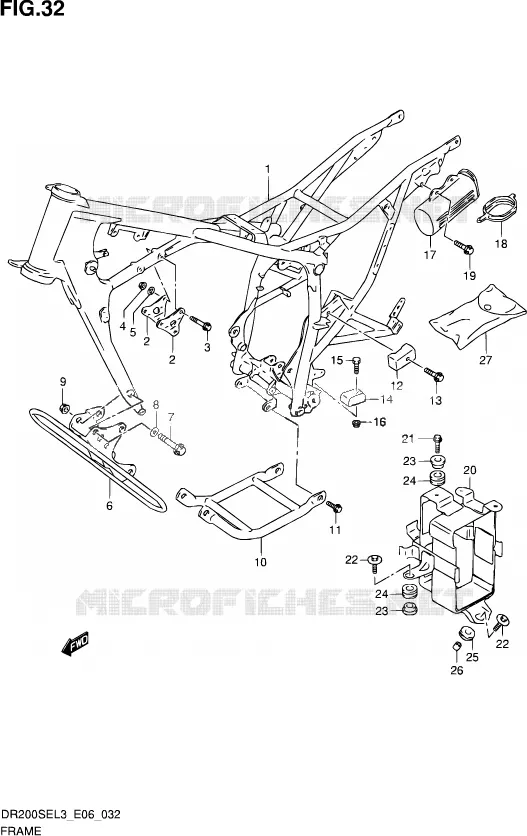

FRAME (DR200SEL3 E24) VOOR SUZUKI DR 200 2013

FOOTREST (DR200SEL3 E06)

(1) 41100-44AF0-YPT

FRAME (GRAY)

(2) 41991-42A00-291

PLATE, MOUNT UPPER (BLACK)

(3) 09103-08332-000

BOLT
BOLT (8X53)

(4) 08319-3108A-000

NUT

(5) 08321-0108A-000

WASHER,LOCK
LOCK WASHER

(6) 41990-44AF0-YPT

PLATE, MOUNT LOWER (GRAY)

(7) 09103-08569-000

BOLT (8X70)

(8) 08321-0108A-000

WASHER,LOCK
LOCK WASHER

(9) 08319-3108A-000

NUT

(10) 42510-44AF0-YPT

PROTECTOR, ENGINE (GRAY)

(11) 01551-1016A-000

BOLT

(12) 43911-44A00-000

GUIDE,CH CONTROL,UPPER
GUIDE, CHAIN CONTROL UPPER

(13) 01580-0635B-000

BOLT. UPPER
BOLT

(14) 43912-42AA0-000

GUIDE, CHAIN CONTROL LOWER

(15) 09128-06006-000

SCREW
BOLT, STARTING MOTOR (6X20)

(16) 08319-3106B-000

NUT

(17) 41551-38201-000

HOLDER, TOOL

(18) 41552-37210-000

CAP
CAP, TOOL HOLDER

(19) 09116-06165-000

BOLT
BOLT (6X16)

(20) 41540-44AA0-000

HOLDER, BATTERY

(21) 01550-0620B-000

BOLT

(22) 01500-06257-000

BOLT
BOLT (6X25)

(23) 09169-06065-000

WASHER,RESONATOR
WASHER

(24) 09320-08510-000

CUSHION(8.5X20X8)
CUSHION

(25) 09320-10501-000

CUSHION

(26) 09180-06285-000

SPACER (6.5X10X9)

(27) 09800-21104-000

TOOL ASSY

	Onderdeelnummer	Produkt	Aantal
# 1	41100-44AF0-YPT 4110044AF0YPT 4110044AF0YPT	FRAME (GRAY)	Niet beschikbaar	0,00 €
# 2	41991-42A00-291 4199142A00291 4199142A00291	PLATE, MOUNT UPPER (BLACK)	Niet beschikbaar	0,00 €
# 3	09103-08332-000 0910308332000 0910308332000	BOLT BOLT (8X53)	3,93 €
# 4	08319-3108A-000 083193108A000 083193108A000	NUT	2,66 €
# 5	08321-0108A-000 083210108A000 083210108A000	WASHER, LOCK LOCK WASHER	2,46 €
# 6	41990-44AF0-YPT 4199044AF0YPT 4199044AF0YPT	PLATE, MOUNT LOWER (GRAY)	Niet beschikbaar	0,00 €
# 7	09103-08293-000 09103-08569-000 0910308293000	BOLT (8X70)	5,47 €
# 8	08321-0108A-000 083210108A000 083210108A000	WASHER, LOCK LOCK WASHER	2,46 €
# 9	08319-3108A-000 083193108A000 083193108A000	NUT	2,66 €
# 10	42510-44AF0-YPT 4251044AF0YPT 4251044AF0YPT	PROTECTOR, ENGINE (GRAY)	Niet beschikbaar	0,00 €
# 11	01551-1016A-000 015511016A000 015511016A000	BOLT	3,62 €
# 12	43911-44A00-000 4391144A00000 4391144A00000	GUIDE, CH CONTROL, UPPER GUIDE, CHAIN CONTROL UPPER	14,41 €
# 13	01580-0635B-000 015800635B000 015800635B000	BOLT. UPPER BOLT	3,26 €
# 14	43912-42AA0-000 4391242AA0000 4391242AA0000	GUIDE, CHAIN CONTROL LOWER	Niet beschikbaar	0,00 €
# 15	09128-06006-000 0912806006000 0912806006000	SCREW BOLT, STARTING MOTOR (6X20)	1,89 €
# 16	08319-3106B-000 083193106B000 083193106B000	NUT	2,80 €
# 17	41551-38201-000 4155138201000 4155138201000	HOLDER, TOOL	19,86 €
# 18	41552-37210-000 4155237210000 4155237210000	CAP CAP, TOOL HOLDER	6,85 €
# 19	09116-06165-000 0911606165000 0911606165000	BOLT BOLT (6X16)	3,42 €
# 20	41540-44AA0-000 4154044AA0000 4154044AA0000	HOLDER, BATTERY	Niet beschikbaar	0,00 €
# 21	01550-0620B-000 015500620B000 015500620B000	BOLT	3,15 €
# 22	09116-06047-000 01500-06257-000 0911606047000	BOLT BOLT (6X25)	2,62 €
# 23	09169-06065-000 0916906065000 0916906065000	WASHER, RESONATOR WASHER	3,68 €
# 24	09320-08021-000 09320-08510-000 0932008021000	CUSHION(8.5X20X8) CUSHION	3,15 €
# 25	09320-10501-000 0932010501000 0932010501000	CUSHION	5,61 €
# 26	09180-06285-000 0918006285000 0918006285000	SPACER (6.5X10X9)	2,86 €
# 27	09800-21022-000 09800-21104-000 0980021022000	TOOL ASSY	58,50 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Suzuki. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Selecteer het gewenste onderdeelnummer in het diagram of raadpleeg de lijst hierboven om de informatie en prijzen met betrekking tot de verschillende onderdelen te vinden.
Zorg ervoor dat u de vereiste hoeveelheid bestelt wanneer u een onderdeel aan uw winkelwagentje toevoegt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Vind op deze pagina alle originele onderdelen met betrekking tot de FRAME (DR200SEL3 E24) van uw Suzuki van DR. Laat het ons weten als u vragen heeft.
