Cilinderinhoud

Model

Jaar

Afwerking

Onderdelencatalogus

Onderdelendiagram

FRAME (DR200SL7 E03)

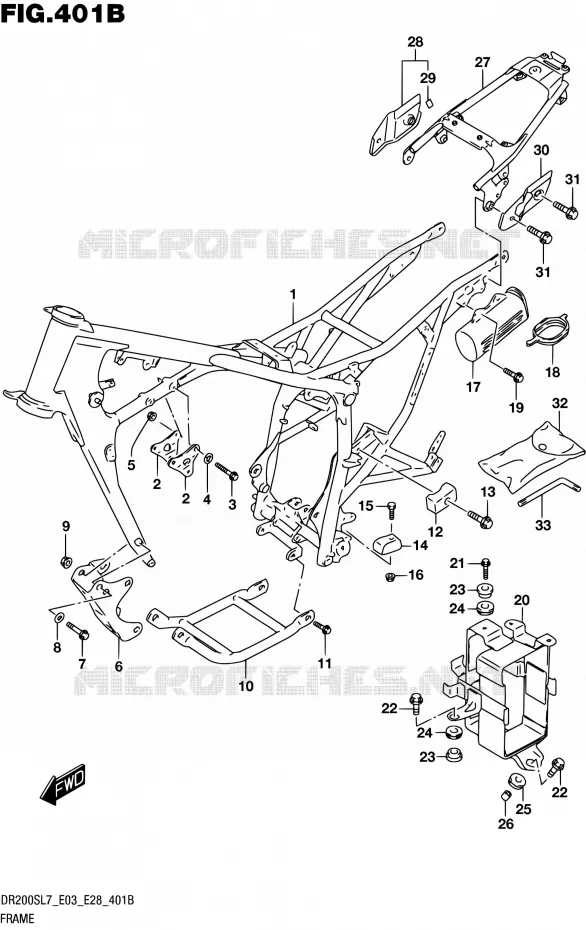

FRAME (DR200SL7 E28) VOOR SUZUKI DR 200 2017

FRAME (DR200SL7 E33)

(1) 41100-44AL0-YPT

FRAME (GRAY)

(2) 41991-42A00-291

PLATE, MOUNT UPPER (BLACK)

(2) 41991-42A00-291

PLATE, MOUNT UPPER (BLACK)

(3) 09103-08332-000

BOLT
BOLT (8X53)

(4) 08321-0108A-000

WASHER, LOCK

(5) 08319-3108A-000

NUT

(6) 41992-44AA1-YPT

PLATE, MOUNT LOWER (GRAY)

(7) 09103-08569-000

BOLT (8X70)

(8) 08321-0108A-000

WASHER, LOCK

(9) 08319-3108A-000

NUT

(10) 42510-44AA0-YPT

PROTECTOR, ENGINE (GRAY)

(11) 01550-1016A-000

PLUG. OIL GALLERY
BOLT

(12) 43911-44A00-000

GUIDE,CH CONTROL,UPPER
GUIDE, CHAIN UPPER

(13) 01580-0635B-000

BOLT. UPPER
BOLT

(14) 43912-42AA0-000

GUIDE, CHAIN LOWER

(15) 09128-06006-000

SCREW
BOLT, STARTING MOTOR (6X20)

(16) 08319-3106B-000

NUT

(17) 41551-38201-000

HOLDER, TOOL

(18) 41552-37210-000

CAP
CAP, TOOL HOLDER

(19) 09116-06165-000

BOLT
BOLT (6X16)

(20) 41540-44AA0-000

HOLDER, BATTERY

(21) 01550-0620A-000

BOLT
BOLT, UPPER

(22) 01500-06257-000

BOLT
BOLT (6X25)

(22) 01500-06257-000

BOLT
BOLT (6X25)

(22) 01500-06257-000

BOLT
BOLT (6X25)
BOLT

(22) 01500-06257-000

BOLT
BOLT (6X25)
BOLT

(23) 09169-06065-000

WASHER,RESONATOR
WASHER

(23) 09169-06065-000

WASHER,RESONATOR
WASHER

(24) 09320-08510-000

CUSHION(8.5X20X8)
CUSHION

(24) 09320-08510-000

CUSHION(8.5X20X8)
CUSHION

(24) 09320-08510-000

CUSHION(8.5X20X8)
CUSHION
CUSHION(8.5X20X8)

(24) 09320-08510-000

CUSHION(8.5X20X8)
CUSHION
CUSHION(8.5X20X8)

(25) 09320-10501-000

CUSHION

(26) 09180-06285-000

SPACER (6.5X10X9)

(27) 41200-49J00-000

RAIL, SEAT

(28) 42650-49J00-000

PLATE, REAR FRAME RH

(29) 94417-48B14-000

.CUSHION

(30) 42661-49J00-000

PLATE, REAR FRAME LH

(31) 09106-08106-000

BOLT (8X20)

(31) 09106-08106-000

BOLT (8X20)

(32) 09800-21104-000

TOOL ASSY

(33) 09816-00059-000

HEXAGON SPANNER (5)

	Onderdeelnummer	Produkt	Aantal
# 1	41100-44AL0-YPT 4110044AL0YPT 4110044AL0YPT	FRAME (GRAY)	Niet beschikbaar	0,00 €
# 2	41991-42A00-291 4199142A00291 4199142A00291	PLATE, MOUNT UPPER (BLACK)	Niet beschikbaar	0,00 €
# 3	09103-08332-000 0910308332000 0910308332000	BOLT BOLT (8X53)	3,93 €
# 4	08321-0108A-000 083210108A000 083210108A000	WASHER, LOCK	2,46 €
# 5	08319-3108A-000 083193108A000 083193108A000	NUT	2,66 €
# 6	41992-44AA1-YPT 4199244AA1YPT 4199244AA1YPT	PLATE, MOUNT LOWER (GRAY)	Niet beschikbaar	0,00 €
# 7	09103-08293-000 09103-08569-000 0910308293000	BOLT (8X70)	5,47 €
# 8	08321-0108A-000 083210108A000 083210108A000	WASHER, LOCK	2,46 €
# 9	08319-3108A-000 083193108A000 083193108A000	NUT	2,66 €
# 10	42510-44AA0-YPT 4251044AA0YPT 4251044AA0YPT	PROTECTOR, ENGINE (GRAY)	Niet beschikbaar	0,00 €
# 11	01550-1016A-000 015501016A000 015501016A000	PLUG. OIL GALLERY BOLT	4,02 €
# 12	43911-44A00-000 4391144A00000 4391144A00000	GUIDE, CH CONTROL, UPPER GUIDE, CHAIN UPPER	14,41 €
# 13	01580-0635B-000 015800635B000 015800635B000	BOLT. UPPER BOLT	3,26 €
# 14	43912-42AA0-000 4391242AA0000 4391242AA0000	GUIDE, CHAIN LOWER	Niet beschikbaar	0,00 €
# 15	09128-06006-000 0912806006000 0912806006000	SCREW BOLT, STARTING MOTOR (6X20)	1,89 €
# 16	08319-3106B-000 083193106B000 083193106B000	NUT	2,80 €
# 17	41551-38201-000 4155138201000 4155138201000	HOLDER, TOOL	19,86 €
# 18	41552-37210-000 4155237210000 4155237210000	CAP CAP, TOOL HOLDER	6,85 €
# 19	09116-06165-000 0911606165000 0911606165000	BOLT BOLT (6X16)	3,42 €
# 20	41540-44AA0-000 4154044AA0000 4154044AA0000	HOLDER, BATTERY	Niet beschikbaar	0,00 €
# 21	01550-0620A-000 015500620A000 015500620A000	BOLT BOLT, UPPER	2,62 €
# 22	09116-06047-000 01500-06257-000 0911606047000	BOLT BOLT (6X25)	2,62 €
# 23	09169-06065-000 0916906065000 0916906065000	WASHER, RESONATOR WASHER	3,68 €
# 24	09320-08021-000 09320-08510-000 0932008021000	CUSHION(8.5X20X8) CUSHION	3,15 €
# 25	09320-10501-000 0932010501000 0932010501000	CUSHION	5,61 €
# 26	09180-06285-000 0918006285000 0918006285000	SPACER (6.5X10X9)	2,86 €
# 27	41200-49J00-000 4120049J00000 4120049J00000	RAIL, SEAT	Niet beschikbaar	0,00 €
# 28	42650-49J00-000 4265049J00000 4265049J00000	PLATE, REAR FRAME RH	Niet beschikbaar	0,00 €
# 29	94417-48B14-000 9441748B14000 9441748B14000	.CUSHION	Niet beschikbaar	0,00 €
# 30	42661-49J00-000 4266149J00000 4266149J00000	PLATE, REAR FRAME LH	Niet beschikbaar	0,00 €
# 31	09106-08106-000 0910608106000 0910608106000	BOLT (8X20)	2,86 €
# 32	09800-21022-000 09800-21104-000 0980021022000	TOOL ASSY	58,50 €
# 33	09816-00059-000 0981600059000 0981600059000	HEXAGON SPANNER (5)	8,65 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Suzuki. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Selecteer het gewenste onderdeelnummer in het diagram of raadpleeg de lijst hierboven om de informatie en prijzen met betrekking tot de verschillende onderdelen te vinden.
Zorg ervoor dat u de vereiste hoeveelheid bestelt wanneer u een onderdeel aan uw winkelwagentje toevoegt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Vind op deze pagina alle originele onderdelen met betrekking tot de FRAME (DR200SL7 E28) van uw Suzuki DR 200 S van DR. Laat het ons weten als u vragen heeft.
