CILINDER

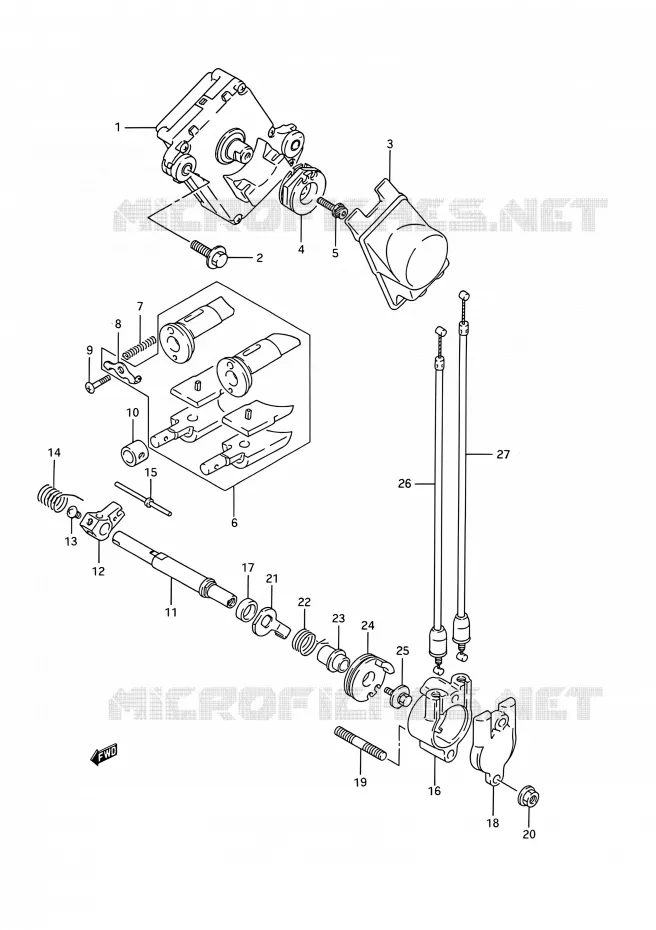

UITLAATKLEP (MODELE M / N) VOOR SUZUKI TS-R 200 1992

CASING

(1) 33970-19D11-000

ACTUATOR ASSY
ACTUATOR ASSY, EXHAUST VALVE

(2) 09116-06025-000

BOLT (6X25)

(3) 33973-03D00-000

COVER, ACTUATOR

(4) 11269-20A04-000

PULLEY, CONTROLLER

(5) 07120-05203-000

BOLT

(6) 11250-08810-000

VALVE SET, EXHAUST

(7) 09440-03010-000

SPRING

(8) 11252-08D10-000

STOPPER,EXH VALVE MIDDLE,SPR
STOPPER, SPRING

(9) 09125-05042-000

--> 02142-0510A
SCREW (5X10)

(10) 11263-08D11-000

SPACER, EXHAUST VALVE

(11) 11258-08D11-000

SHAFT, EXHAUST VALVE

(12) 11264-03D00-000

ARM,EXHAUST VALVE SHAFT
ARM, EXHAUST VALVE SHASFT

(13) 09125-05039-000

SCREW M5X0.8X6
SCREW

(14) 11289-08D10-000

SPRING,EXHAUST VALVE ARM
SPRING, EXHAUST VALVE

(15) 11253-01B32-000

PIN, EXHAUST VALVE

(16) 11265-03D01-000

HOLDER, EXHAUST VALVE

(17) 09282-10014-000

OIL SEAL
OIL SEAL (10X17X6)

(18) 11259-03D01-000

COVER, HOLDER

(19) 01421-0635A-000

BOLT,STUD
STUD BOLT

(20) 08319-31067-000

NUT 6MM
NUT

(21) 11267-03D00-000

EXH VALVE LEVER
LEVER, EXHAUST VALVE

(22) 11285-03D00-000

SPRING
SPRING, EXHAUST VALVE LEVER

(23) 11268-03D00-000

SPACER
SPACER, EXHAUST VALVE PULLEY

(24) 11266-19D00-000

PULLEY, EXHAUST VALVE

(25) 09118-05005-000

BOLT (5X12)

(26) 11276-03D00-000

EXH VALVE CABLE 1
CABLE ASSY, EXHAUST VALVE NO.1

(27) 11277-03D00-000

EXH VALVE CABLE 2
CABLE ASSY, EXHAUST VALVE NO.2 REFER TO FIG.2A (B-4) FOR MODE

	Onderdeelnummer	Produkt	Aantal
# 1	33970-08D00-000 33970-19D11-000 3397008D00000	ACTUATOR ASSY ACTUATOR ASSY, EXHAUST VALVE	724,26 €
# 2	09116-06025-000 0911606025000 0911606025000	BOLT (6X25)	2,26 €
# 3	33973-03D00-000 3397303D00000 3397303D00000	COVER, ACTUATOR	Niet beschikbaar	0,00 €
# 4	11269-20A04-000 1126920A04000 1126920A04000	PULLEY, CONTROLLER	33,26 €
# 5	07120-05208-000 0712005208000	BOLT	Niet beschikbaar	0,00 €
# 6	11250-08810-000 1125008810000 1125008810000	VALVE SET, EXHAUST	Niet beschikbaar	0,00 €
# 7	09440-03010-000 0944003010000 0944003010000	SPRING	4,10 €
# 8	11252-08D10-000 1125208D10000 1125208D10000	STOPPER, EXH VALVE MIDDLE, SPR STOPPER, SPRING	Niet beschikbaar	0,00 €
# 9	09125-05042-000 0912505042000 0912505042000	--> 02142-0510A SCREW (5X10)	Niet beschikbaar	0,00 €
# 10	11263-08D11-000 1126308D11000 1126308D11000	SPACER, EXHAUST VALVE	16,45 €
# 11	11258-08D11-000 1125808D11000 1125808D11000	SHAFT, EXHAUST VALVE	Niet beschikbaar	0,00 €
# 12	11264-08D10-000 1126408D10000	ARM, EXHAUST VALVE SHAFT ARM, EXHAUST VALVE SHASFT	Niet beschikbaar	0,00 €
# 13	09125-05039-000 0912505039000 0912505039000	SCREW M5X0.8X6 SCREW	2,26 €
# 14	11289-08D10-000 1128908D10000 1128908D10000	SPRING, EXHAUST VALVE ARM SPRING, EXHAUST VALVE	Niet beschikbaar	0,00 €
# 15	11253-01B31-000 11253-01B32-000 1125301B31000	PIN, EXHAUST VALVE	22,09 €
# 16	11265-03D00-000 1126503D00000	HOLDER, EXHAUST VALVE	Niet beschikbaar	0,00 €
# 17	09282-10014-000 0928210014000 0928210014000	OIL SEAL OIL SEAL (10X17X6)	5,75 €
# 18	11259-03D00-000 1125903D00000	COVER, HOLDER	Niet beschikbaar	0,00 €
# 19	01421-06358-000 01421-0635A-000 0142106358000	BOLT, STUD STUD BOLT	2,02 €
# 20	09159-06017-000 08319-31067-000 0915906017000	NUT 6MM NUT	2,53 €
# 21	11267-03D00-000 1126703D00000 1126703D00000	EXH VALVE LEVER LEVER, EXHAUST VALVE	Niet beschikbaar	0,00 €
# 22	11285-03D00-000 1128503D00000 1128503D00000	SPRING SPRING, EXHAUST VALVE LEVER	6,64 €
# 23	11268-03D00-000 1126803D00000 1126803D00000	SPACER SPACER, EXHAUST VALVE PULLEY	Niet beschikbaar	0,00 €
# 24	11266-08D10-000 1126608D10000	PULLEY, EXHAUST VALVE	Niet beschikbaar	0,00 €
# 25	09118-05005-000 0911805005000 0911805005000	BOLT (5X12)	3,75 €
# 26	11276-03D00-000 1127603D00000 1127603D00000	EXH VALVE CABLE 1 CABLE ASSY, EXHAUST VALVE NO.1	Niet beschikbaar	0,00 €
# 27	11277-03D00-000 1127703D00000 1127703D00000	EXH VALVE CABLE 2 CABLE ASSY, EXHAUST VALVE NO.2 REFER TO FIG.2A (B-4) FOR MODE	Niet beschikbaar	0,00 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Suzuki. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Selecteer het gewenste onderdeelnummer in het diagram of raadpleeg de lijst hierboven om de informatie en prijzen met betrekking tot de verschillende onderdelen te vinden.
Zorg ervoor dat u de vereiste hoeveelheid bestelt wanneer u een onderdeel aan uw winkelwagentje toevoegt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Vind op deze pagina alle originele onderdelen met betrekking tot de UITLAATKLEP (MODELE M/N) van uw Suzuki van TS-R. Laat het ons weten als u vragen heeft.
