RIGHT SWITCH - HANDGREEP (MODELE M / N / P)

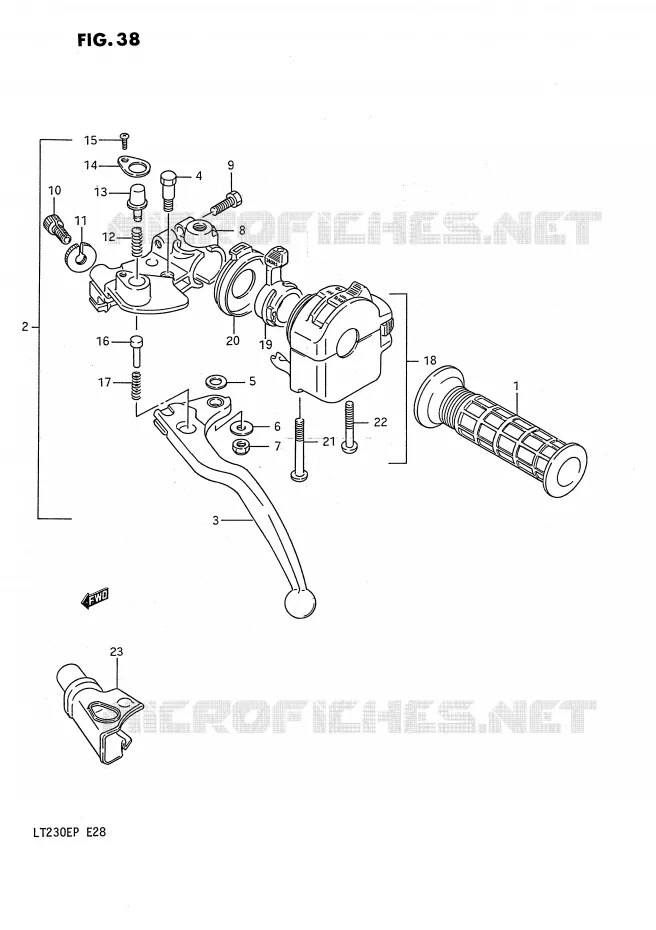

LEFT SWITCH VOOR SUZUKI QUADSPORT 230 1992

* PREFACE DU CATALOGUE *

(1) 57211-22A01-291

GRIP

(2) 57500-35B00-000

PARK BRAKE LEVER
LEVER ASSY, PARKING BRAKE

(3) 57620-19A00-000

LEVER

(4) 57531-14A00-000

BOLT,LEVER SET
.BOLT, LEVER

(5) 08221-08144-000

WASHER

(6) 09160-06128-000

WASHER,6.5X15X1.6
.WASHER

(7) 08319-2106A-000

NUT
.NUT 6MM

(8) 57512-44500-000

BRACKET

(9) 01500-06257-000

BOLT
BOLT, UPPER

(10) 57441-44400-000

CABLE ADJUSTER
ADJUSTER

(11) 57442-11010-000

NUT,CABLE ADJUSTER L
Ï¿½NUT, BRAKE CABLE ADJUSTER

(12) 57817-19A00-000

SPRING

(13) 57811-19A00-000

BUTTON

(14) 57815-19A00-000

COVER

(15) 57619-19A00-000

SCREW

(16) 57813-35B00-000

(17) 57818-19A00-000

SPRING

(18) 37400-02C01-000

SWITCH ASSY,HANDLE,L
DISCONTINUED

(18) 37400-35B00-000

DISCONTINUED

(18) 37400-35B01-000

DISCONTINUED

(19) 37571-19B01-000

CHOKE LEVER
LEVER, CHOKE

(19) 37571-19B00-000

.LEVER, CHOKE

(20) 37576-19B01-000

CHOKE COVER
COVER, CHOKE

(20) 37576-19B00-000

.COVER, CHOKE

(21) 02112-0545B-000

SCREW

(22) 02112-0540B-000

SCREW. ADJUSTER
SCREW

(23) 57541-19A00-000

CLUTCH COVER
COVER, CLUTCH

	Onderdeelnummer	Produkt	Aantal
# 1	57211-22A01-291 5721122A01291 5721122A01291	GRIP	23,70 €
# 2	57500-35B00-000 5750035B00000 5750035B00000	PARK BRAKE LEVER LEVER ASSY, PARKING BRAKE	Niet beschikbaar	0,00 €
# 3	57620-19A00-000 5762019A00000 5762019A00000	LEVER	24,30 €
# 4	57431-33450-000 57531-14A00-000 5743133450000	BOLT, LEVER SET .BOLT, LEVER	9,81 €
# 5	08221-08144-000 0822108144000 0822108144000	WASHER	Niet beschikbaar	0,00 €
# 6	57912-19A00-000 09160-06128-000 5791219A00000	WASHER, 6.5X15X1.6 .WASHER	2,22 €
# 7	08319-21065-000 08319-2106A-000 0831921065000	NUT .NUT 6MM	2,09 €
# 8	57512-44500-000 5751244500000 5751244500000	BRACKET	Niet beschikbaar	0,00 €
# 9	01107-06205-000 01500-06257-000 0110706205000	BOLT BOLT, UPPER	2,62 €
# 10	57441-44400-000 5744144400000 5744144400000	CABLE ADJUSTER ADJUSTER	6,46 €
# 11	57442-44400-000 57442-11010-000 5744244400000	NUT, CABLE ADJUSTER L Ï¿½NUT, BRAKE CABLE ADJUSTER	3,68 €
# 12	57817-19A00-000 5781719A00000 5781719A00000	SPRING	3,64 €
# 13	57811-19A00-000 5781119A00000 5781119A00000	BUTTON	6,32 €
# 14	57815-19A00-000 5781519A00000 5781519A00000	COVER	5,26 €
# 15	57619-19A00-000 5761919A00000 5761919A00000	SCREW	3,26 €
# 16	57813-35B00-000 5781335B00000 5781335B00000	PIN	Niet beschikbaar	0,00 €
# 17	57818-19A00-000 5781819A00000 5781819A00000	SPRING	3,64 €
# 18	37400-35B02-000 37400-02C01-000 3740035B02000	SWITCH ASSY, HANDLE, L DISCONTINUED	122,61 €
# 18	37400-35B00-000 3740035B00000 3740035B00000	DISCONTINUED	Niet beschikbaar	0,00 €
# 18	37400-35B01-000 3740035B01000 3740035B01000	DISCONTINUED	Niet beschikbaar	0,00 €
# 19	37571-19B01-000 3757119B01000 3757119B01000	CHOKE LEVER LEVER, CHOKE	13,24 €
# 19	37571-19B00-000 3757119B00000 3757119B00000	.LEVER, CHOKE	Niet beschikbaar	0,00 €
# 20	37576-19B01-000 3757619B01000 3757619B01000	CHOKE COVER COVER, CHOKE	8,45 €
# 20	37576-19B00-000 3757619B00000 3757619B00000	.COVER, CHOKE	Niet beschikbaar	0,00 €
# 21	02112-05455-000 02112-0545B-000 0211205455000	SCREW	2,62 €
# 22	02112-05405-000 02112-0540B-000 0211205405000	SCREW. ADJUSTER SCREW	2,40 €
# 23	57541-19A00-000 5754119A00000 5754119A00000	CLUTCH COVER COVER, CLUTCH	Niet beschikbaar	0,00 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Suzuki. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Let er bij het toevoegen van een onderdeel aan uw winkelwagen op dat u de benodigde hoeveelheid bestelt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Onze onderdelen zijn originele en gloednieuwe reserveonderdelen van Suzuki, om u kwaliteit en duurzame componenten te garanderen. Als u vragen heeft, zijn wij er om u te helpen.
