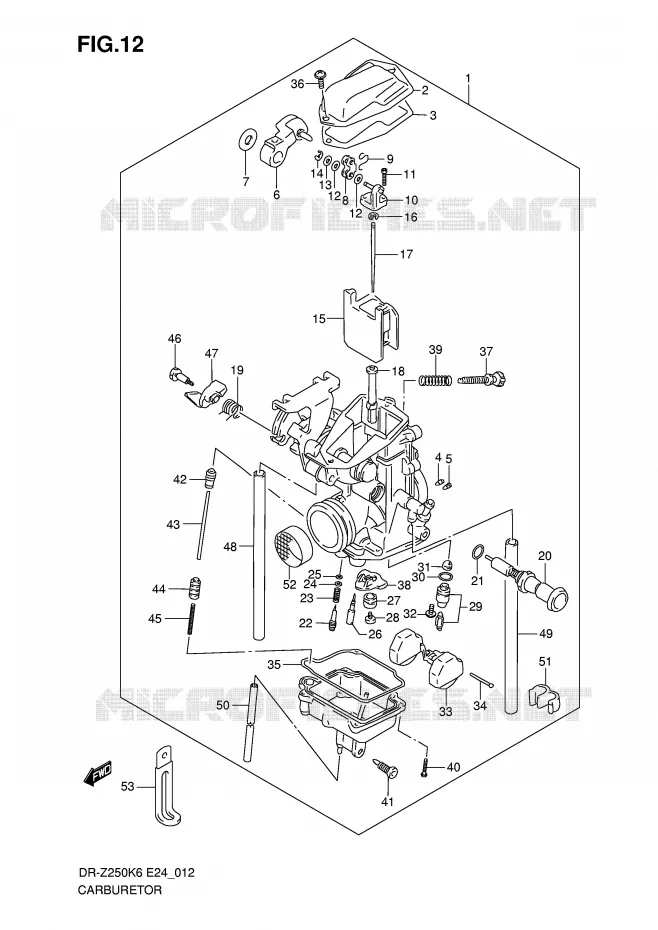

CARBURATOR VOOR SUZUKI DR-Z 250 2007

LUCHTFILTER

(1) 13200-13E30-000

CARBURETOR ASSY

(2) 13261-13E00-000

COVER, TOP

(3) 13266-27A00-000

GASKET,CARBURETOR TO
GASKET

(4) 09493-24007-000

JET,AIR 1.25
JET, AIR (1.2)

(5) 09493-32003-000

JET,AIR
JET, AIR (1.6)

(6) 13541-13E00-000

LEVER SET, THROTTLE

(7) 13575-38200-000

WASHER

(8) 13447-14A00-000

PLATE

(9) 13446-13E00-000

CLIP ASSY

(10) 13398-27A02-000

CONNECTOR

(11) 02112-0312B-000

SCREW

(12) 13445-14A00-000

GASKET

(12) 13445-14A00-000

GASKET

(13) 09160-04024-000

WASHER (4.5X8X0.5)

(14) 13415-38300-000

E RING

(15) 13551-13E30-000

VALVE, PISTON

(16) 13394-40D20-000

E RING

(17) 13383-13E30-000

NEEDLE,JET(6FN3-3)
NEEDLE, JET

(18) 13341-13E30-000

JET, NEEDLE (P-6M)

(19) 13494-14D00-000

SPRING

(20) 13411-42A20-000

PLUNGER ASSY

(21) 13278-47091-000

O RING

(22) 13279-13E30-000

SCREW, PILOT

(23) 13268-47070-000

THR SCREW SPRING
SPRING

(24) 13291-29900-000

WASHER

(25) 13295-29901-000

O RING,PILOT AIR SCREW
O RING

(26) 09492-37002-000

JET, PILOT (37.5)

(27) 13331-13A00-000

RING,MAIN JET FIXING
RING

(28) 09491-25011-000

MAIN JET 127.5
JET, MAIN (127.5)

(29) 13370-05530-000

NEEDLE VALVE
VALVE ASSY, NEEDLE

(30) 13374-35C00-000

O RING,NEEDLE VALVE SEAT
O RING

(31) 13376-19F00-000

FILTER

(32) 13602-43410-000

SCREW

(33) 13250-28A00-000

FLOAT

(34) 13254-92311-000

PIN, FLOAT

(35) 13251-27A00-000

O RING

(36) 02112-3410A-000

SCREW

(37) 13267-13D01-000

ADJUSTER

(38) 13331-13E00-000

RING

(39) 13268-13E00-000

SPRING

(40) 13602-48B10-000

SCREW

(41) 13247-02340-000

PLUG,DRAIN
SCREW, DRAIN

(42) 13499-44500-000

BOOT,ACCELE PUMP ROD
BOOT

(43) 13487-14A00-000

ROD,PLUNGER
ROD

(44) 13493-27A00-000

PLUNGER

(45) 13271-09400-000

SPRING

(46) 13613-14A00-000

BOLT

(47) 13490-14A00-000

LEVER

(48) 09352-50006-600

HOSE (5X9X600)

(49) 09352-50006-600

HOSE (5X9X600)

(50) 09352-30504-600

HOSE (3X5X600)

(51) 09408-00033-000

CLIP

(52) 13130-19B00-000

NET, INTAKE

(53) 09404-06039-000

CLAMP

	Onderdeelnummer	Produkt	Aantal
# 1	13200-13E30-000 1320013E30000 1320013E30000	CARBURETOR ASSY	591,81 €
# 2	13261-13E00-000 1326113E00000 1326113E00000	COVER, TOP	Niet beschikbaar	0,00 €
# 3	13266-27A00-000 1326627A00000 1326627A00000	GASKET, CARBURETOR TO GASKET	6,66 €
# 4	09493-24007-000 0949324007000 0949324007000	JET, AIR 1.25 JET, AIR (1.2)	15,08 €
# 5	09493-32003-000 0949332003000 0949332003000	JET, AIR JET, AIR (1.6)	12,29 €
# 6	13541-13E00-000 1354113E00000 1354113E00000	LEVER SET, THROTTLE	28,91 €
# 7	13575-38200-000 1357538200000 1357538200000	WASHER	7,32 €
# 8	13447-14A00-000 1344714A00000 1344714A00000	PLATE	14,71 €
# 9	13446-13E00-000 1344613E00000 1344613E00000	CLIP ASSY	Niet beschikbaar	0,00 €
# 10	13398-27A02-000 1339827A02000 1339827A02000	CONNECTOR	19,90 €
# 11	02112-0312B-000 021120312B000 021120312B000	SCREW	2,93 €
# 12	13445-14A00-000 1344514A00000 1344514A00000	GASKET	4,04 €
# 13	09160-04024-000 0916004024000 0916004024000	WASHER (4.5X8X0.5)	Niet beschikbaar	0,00 €
# 14	13415-38300-000 1341538300000 1341538300000	E RING	3,02 €
# 15	13551-13E30-000 1355113E30000 1355113E30000	VALVE, PISTON	Niet beschikbaar	0,00 €
# 16	13394-40D20-000 1339440D20000 1339440D20000	E RING	7,03 €
# 17	13383-13E30-000 1338313E30000 1338313E30000	NEEDLE, JET(6FN3-3) NEEDLE, JET	14,71 €
# 18	13341-13E30-000 1334113E30000 1334113E30000	JET, NEEDLE (P-6M)	38,33 €
# 19	13494-14D00-000 1349414D00000 1349414D00000	SPRING	7,50 €
# 20	13411-42A20-000 1341142A20000 1341142A20000	PLUNGER ASSY	28,46 €
# 21	13278-47090-000 13278-47091-000 1327847090000	O RING	3,15 €
# 22	13279-13E30-000 1327913E30000 1327913E30000	SCREW, PILOT	Niet beschikbaar	0,00 €
# 23	13268-47070-000 1326847070000 1326847070000	THR SCREW SPRING SPRING	6,41 €
# 24	13291-29900-000 1329129900000 1329129900000	WASHER	2,33 €
# 25	13295-29900-000 13295-29901-000 1329529900000	O RING, PILOT AIR SCREW O RING	5,95 €
# 26	09492-37002-000 0949237002000 0949237002000	JET, PILOT (37.5)	12,33 €
# 27	13331-13A00-000 1333113A00000 1333113A00000	RING, MAIN JET FIXING RING	7,48 €
# 28	09491-25011-000 0949125011000 0949125011000	MAIN JET 127.5 JET, MAIN (127.5)	9,76 €
# 29	13370-05530-000 1337005530000 1337005530000	NEEDLE VALVE VALVE ASSY, NEEDLE	56,21 €
# 30	13374-35C00-000 1337435C00000 1337435C00000	O RING, NEEDLE VALVE SEAT O RING	6,39 €
# 31	13376-19F00-000 1337619F00000 1337619F00000	FILTER	11,16 €
# 32	13602-43410-000 1360243410000 1360243410000	SCREW	3,66 €
# 33	13250-28A00-000 1325028A00000 1325028A00000	FLOAT	29,50 €
# 34	13254-92311-000 1325492311000 1325492311000	PIN, FLOAT	2,28 €
# 35	13251-27A00-000 1325127A00000 1325127A00000	O RING	9,18 €
# 36	02112-3410A-000 021123410A000 021123410A000	SCREW	2,09 €
# 37	13267-13D01-000 1326713D01000 1326713D01000	ADJUSTER	19,83 €
# 38	13331-13E00-000 1333113E00000 1333113E00000	RING	5,75 €
# 39	13268-13E00-000 1326813E00000 1326813E00000	SPRING	7,48 €
# 40	13602-48B10-000 1360248B10000 1360248B10000	SCREW	4,88 €
# 41	13247-02340-000 1324702340000 1324702340000	PLUG, DRAIN SCREW, DRAIN	6,88 €
# 42	13499-44500-000 1349944500000 1349944500000	BOOT, ACCELE PUMP ROD BOOT	12,49 €
# 43	13487-14A00-000 1348714A00000 1348714A00000	ROD, PLUNGER ROD	10,91 €
# 44	13493-27A00-000 1349327A00000 1349327A00000	PLUNGER	10,91 €
# 45	13271-09400-000 1327109400000 1327109400000	SPRING	7,32 €
# 46	13613-14A00-000 1361314A00000 1361314A00000	BOLT	8,89 €
# 47	13490-14A00-000 1349014A00000 1349014A00000	LEVER	10,67 €
# 48	09352-50903-600 09352-50006-600 0935250903600	HOSE (5X9X600)	7,85 €
# 49	09352-50903-600 09352-50006-600 0935250903600	HOSE (5X9X600)	7,85 €
# 50	09352-30503-600 09352-30504-600 0935230503600	HOSE (3X5X600)	5,99 €
# 51	09408-00033-000 0940800033000 0940800033000	CLIP	Niet beschikbaar	0,00 €
# 52	13130-19B00-000 1313019B00000 1313019B00000	NET, INTAKE	Niet beschikbaar	0,00 €
# 53	09404-06429-000 09404-06039-000 0940406429000	CLAMP	2,86 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Suzuki. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Let er bij het toevoegen van een onderdeel aan uw winkelwagen op dat u de benodigde hoeveelheid bestelt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Onze onderdelen zijn originele en gloednieuwe reserveonderdelen van Suzuki, om u kwaliteit en duurzame componenten te garanderen. Als u vragen heeft, zijn wij er om u te helpen.
