SWINGARM (MODELE L / M / N / P) REFER TO FIG.44A(G-4) FOR MODEL R

SWINGARM (MODELE R) VOOR SUZUKI DR 250 1990

ACHTER SCHOKDEMPER

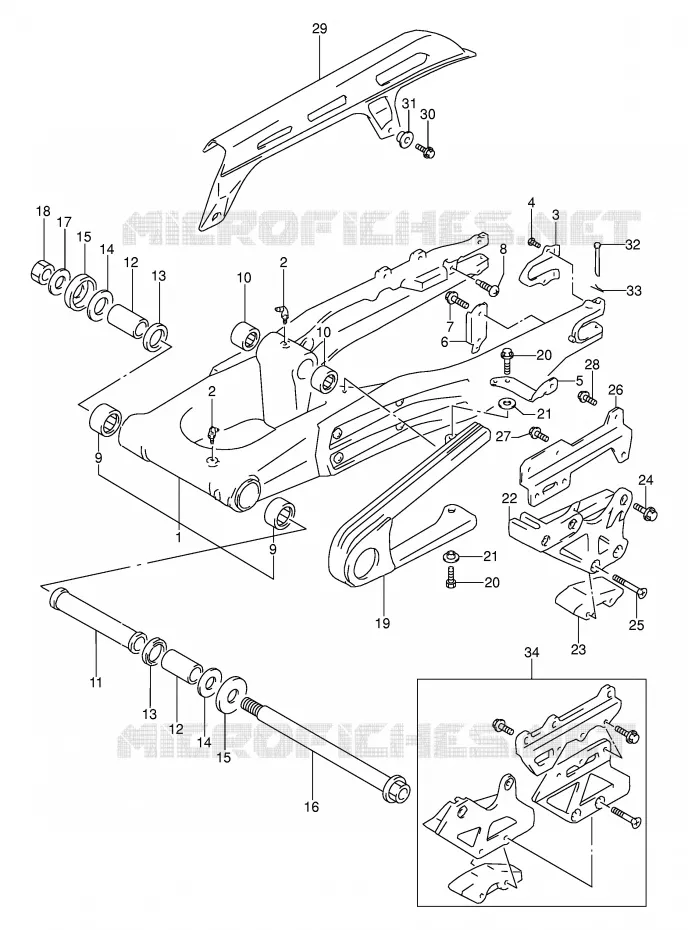

SWINGARM (MODELE R) voor Suzuki DR 250 1990

(1)  61000-14D50-000
SWINGING ARM ASSY, REAR

(2)  08351-3100A-000
NIPPLE, GREASE

(2)  08351-3100A-000
NIPPLE, GREASE

(2)  08351-3100A-000
NIPPLE, GREASE
NIPPLE. GREASE

(2)  08351-3100A-000
NIPPLE, GREASE
NIPPLE. GREASE

(3)  61128-14D00-000
PLATE,SWINGINGARM,RE
PLATE, REAR

(4)  09125-05072-XC0
SCREW,5X8
SCREW

(5)  61140-15D10-000
PLATE COMP,CHAIN CAS
PLATE, CHAIN CASE

(6)  61144-15D10-000
PLATE,CHAIN CASE FTG,REAR
PLATE, REAR

(7)  09103-05013-000
BOLT

(8)  09139-10001-000
SCREW,M10X21
SCREW

(9)  09263-22017-000
IKO R3 22X29X30
BEARING, PIVOT

(9)  09263-22017-000
IKO R3 22X29X30
BEARING, PIVOT

(10)  09263-20071-000
BEARING

(10)  09263-20071-000
BEARING

(11)  09180-17097-000
SPACER,SWGARM PIVOT,
SPACER, PIVOT CENTER

(12)  61251-14D00-000
SPACER
SPACER, BEARING

(12)  61251-14D00-000
SPACER
SPACER, BEARING

(13)  09285-22006-000
.OIL SEAL
SEAL, PIVOT OIL

(13)  09285-22006-000
.OIL SEAL
SEAL, PIVOT OIL

(13)  09285-22006-000
.OIL SEAL
SEAL, PIVOT OIL
.OIL SEAL

(13)  09285-22006-000
.OIL SEAL
SEAL, PIVOT OIL
.OIL SEAL

(14)  08211-17341-000
PLATE
WASHER

(14)  08211-17341-000
PLATE
WASHER

(15)  61262-28C11-000
COVER,SWINGINGARM PIVOT
COVER, PIVOT DUST

(15)  61262-28C11-000
COVER,SWINGINGARM PIVOT
COVER, PIVOT DUST

(15)  61262-28C11-000
COVER,SWINGINGARM PIVOT
COVER, PIVOT DUST
COVER,SWINGINGARM PIVOT

(15)  61262-28C11-000
COVER,SWINGINGARM PIVOT
COVER, PIVOT DUST
COVER,SWINGINGARM PIVOT

(16)  61211-14D00-000
PIVOT SHAFT
SHAFT, PIVOT

(17)  08322-0116A-000
WASHER

(18)  09159-16007-000
NUT

(19)  61273-14D01-000
BUFFER, CHAIN TOUCH DEFENCE

(20)  01500-0616A-000
BOLT

(20)  01500-0616A-000
BOLT

(20)  01500-0616A-000
BOLT
BOLT

(20)  01500-0616A-000
BOLT
BOLT

(21)  09169-06057-000
WASHER

(21)  09169-06057-000
WASHER

(22)  61340-15E00-000
GUIDE, CHAIN

(23)  61348-15E00-000
DEFENSE,CHAIN GUIDE
DEFFENCE, CHAIN GUIDE

(24)  01550-0612B-000
BOLT
BOLT, REAR

(25)  02122-0650B-000
SCREW

(26)  61154-14D00-000
BRACKET
BRACKET, CHAIN GUIDE

(27)  KIT47370-40H00
KIT47370-40H00
BOLT, BRACKET FRONT

(28)  01550-0612B-000
BOLT
BOLT, BRACKET REAR

(29)  61310-14A00-000
CHAIN CASE
CASE, CHAIN

(30)  01550-0610B-000
BOLT. RH
BOLT

(31)  09169-06026-000
WASHER,LOCK
WASHER

(32)  09200-06065-000
PIN
PIN, REAR AXLE

(33)  09385-06012-000
CLIP
PIN

(34)  61300-14811-000
GUIDE SET CHAIN
CHAIN GUIDE SET
Onderdeelnummer Produkt Stukprijs Incl. BTW Aantal
# 1

61000-15D50-000

6100015D50000
SWINGING ARM ASSY, REAR
Niet beschikbaar
# 2

08351-31008-000

08351-3100A-000
 0835131008000
NIPPLE, GREASE
# 3

61128-14D00-000
6112814D00000

6112814D00000
PLATE, SWINGINGARM, RE
PLATE, REAR
Niet beschikbaar
# 4

09125-05072-000

09125-05072-XC0
 0912505072000
SCREW, 5X8
SCREW
# 5

61140-15D10-000
6114015D10000

6114015D10000
PLATE COMP, CHAIN CAS
PLATE, CHAIN CASE
Niet beschikbaar
# 6

61144-15D10-000
6114415D10000

6114415D10000
PLATE, CHAIN CASE FTG, REAR
PLATE, REAR
Niet beschikbaar
# 7

09103-05013-000
0910305013000

0910305013000
BOLT
Niet beschikbaar
# 8

09139-10001-000
0913910001000

0913910001000
SCREW, M10X21
SCREW
Niet beschikbaar
# 9

09263-22017-000
0926322017000

0926322017000
IKO R3 22X29X30
BEARING, PIVOT
# 10

09263-20071-000
0926320071000

0926320071000
BEARING
# 11

09180-17097-000
0918017097000

0918017097000
SPACER, SWGARM PIVOT,
SPACER, PIVOT CENTER
Niet beschikbaar
# 12

61251-14D00-000
6125114D00000

6125114D00000
SPACER
SPACER, BEARING
# 13

09285-22001-000

09285-22006-000
 0928522001000
.OIL SEAL
SEAL, PIVOT OIL
# 14

08211-17341-000
0821117341000

0821117341000
PLATE
WASHER
# 15

61262-28C10-000

61262-28C11-000
 6126228C10000
COVER, SWINGINGARM PIVOT
COVER, PIVOT DUST
# 16

61211-14D00-000
6121114D00000

6121114D00000
PIVOT SHAFT
SHAFT, PIVOT
# 17

08322-01163-000

08322-0116A-000
 0832201163000
WASHER
# 18

09159-16007-000
0915916007000

0915916007000
NUT
# 19

61273-14D00-000

61273-14D01-000
 6127314D00000
BUFFER, CHAIN TOUCH DEFENCE
# 20

01500-06163-000

01500-0616A-000
 0150006163000
BOLT
# 21

09169-06057-000
0916906057000

0916906057000
WASHER
# 22

61340-15E00-000
6134015E00000

6134015E00000
GUIDE, CHAIN
# 23

61348-15E00-000
6134815E00000

6134815E00000
DEFENSE, CHAIN GUIDE
DEFFENCE, CHAIN GUIDE
# 24

01550-06123-000

01550-0612B-000
 0155006123000
BOLT
BOLT, REAR
# 25

02122-06503-000

02122-0650B-000
 0212206503000
SCREW
# 26

61154-14D00-000
6115414D00000

6115414D00000
BRACKET
BRACKET, CHAIN GUIDE
# 27

01550-06163-000

0155006163000
KIT47370-40H00
BOLT, BRACKET FRONT
Niet beschikbaar
# 28

01550-06123-000

01550-0612B-000
 0155006123000
BOLT
BOLT, BRACKET REAR
# 29

61310-14A00-000
6131014A00000

6131014A00000
CHAIN CASE
CASE, CHAIN
Niet beschikbaar
# 30

01550-06103-000

01550-0610B-000
 0155006103000
BOLT. RH
BOLT
# 31

09169-06026-000
0916906026000

0916906026000
WASHER, LOCK
WASHER
# 32

09200-06065-000
0920006065000

0920006065000
PIN
PIN, REAR AXLE
Niet beschikbaar
# 33

09385-06012-000
0938506012000

0938506012000
CLIP
PIN
Niet beschikbaar
# 34

61300-14810-000

61300-14811-000
 6130014810000
GUIDE SET CHAIN
CHAIN GUIDE SET
