INDICATOREN (E2,E4,E34,E53,MODELE N / P / R E24) REFER TO FIG.25A(E-13) FOR E1,P95,MODEL M E24

INDICATOREN (E1,P95,MODELE M E24) VOOR SUZUKI GN 250 1988

INDICATOREN (E25,E39)

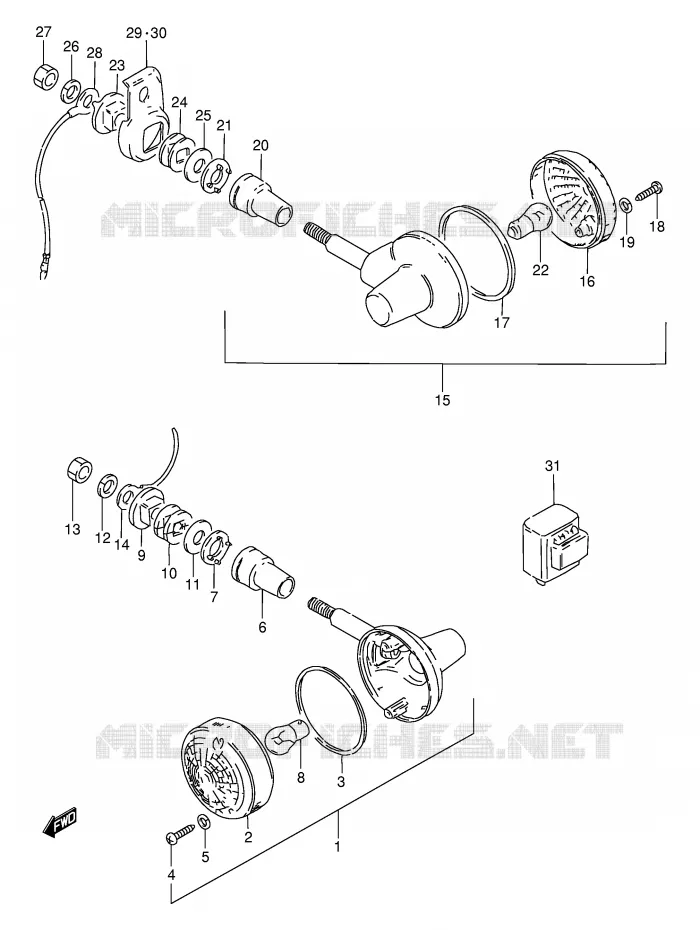

INDICATOREN (E1,P95,MODELE M E24) voor Suzuki GN 250 1988

(1)  35603-47211-999
TURN SIGNAL ASSY
LAMP ASSY, FRONT TURN SIGNAL

(2)  35612-47040-000
LENS,TURN SIGNAL LAM
LENS

(3)  35613-28620-000
GASKET,TURN SIGNAL L
GASKET

(4)  03211-04207-000
SCREW

(5)  35627-43010-000
GASKET,TURN SIGNAL S
GASKET

(6)  35617-47210-000
COVER,TURN SIGNAL ST
COVER, STAY

(7)  35668-47290-000
SUPORTE PISCA
.CUSHION

(8)  09471-12006-000
BULB 23W
BULB (12V,23W)

(9)  35695-32401-000
SPACER

(10)  35690-32201-000
CUSHION

(11)  09160-10501-000
WASHER,10.5X30X2.3
WASHER, INNER

(12)  08321-0110B-000
LOCK WASHER
(12)  08321-01107-000
LOCK WASHER

(13)  08310-0010B-000
NUT
(13)  08310-00107-000
NUT

(14)  36660-33000-000
WIRE
LEAD WIRE, EARTH

(15)  35603-47211-999
TURN SIGNAL ASSY
LAMP ASSY, REAR TURN SIGNAL

(16)  35612-47040-000
LENS,TURN SIGNAL LAM
LENS

(17)  35613-28620-000
GASKET,TURN SIGNAL L
GASKET

(18)  03211-04207-000
SCREW

(19)  35627-43010-000
GASKET,TURN SIGNAL S
GASKET

(20)  35617-47210-000
COVER,TURN SIGNAL ST
COVER, STAY

(21)  35668-47290-000
SUPORTE PISCA
.CUSHION

(22)  09471-12006-000
BULB 23W
BULB (12V,23W)

(23)  35695-32401-000
SPACER

(24)  09320-15004-000
CUSHION

(25)  09160-10501-000
WASHER,10.5X30X2.3
WASHER, INNER

(26)  08321-0110B-000
LOCK WASHER
(26)  08321-01107-000
LOCK WASHER

(27)  08310-0010B-000
NUT
(27)  08310-00107-000
NUT

(28)  36862-44000-000
WIRE,EARTH
LEAD WIRE, EARTH

(29)  35621-38300-000
BRACKET,RR TURN SIGN
BRACKET, RH

(30)  35641-38300-000
BRACKET,RR TURN SIGN
BRACKET, LH

(31)  38610-31X50-000
TURN SIGNAL RELAY
RELAY ASSY, TURN SIGNAL
Onderdeelnummer Produkt Stukprijs Incl. BTW Aantal
# 1

35603-47211-999
3560347211999

3560347211999
TURN SIGNAL ASSY
LAMP ASSY, FRONT TURN SIGNAL
Niet beschikbaar
# 2

35612-28620-000

35612-47040-000
 3561228620000
LENS, TURN SIGNAL LAM
LENS
# 3

35613-28620-000
3561328620000

3561328620000
GASKET, TURN SIGNAL L
GASKET
# 4

03211-04207-000
0321104207000

0321104207000
SCREW
# 5

35627-43010-000
3562743010000

3562743010000
GASKET, TURN SIGNAL S
GASKET
# 6

35617-47210-000
3561747210000

3561747210000
COVER, TURN SIGNAL ST
COVER, STAY
# 7

35665-47210-000

3566547210000
SUPORTE PISCA
.CUSHION
Niet beschikbaar
# 8

09471-12006-000
0947112006000

0947112006000
BULB 23W
BULB (12V, 23W)
# 9

35695-32401-000
3569532401000

3569532401000
SPACER
# 10

35690-32200-000

35690-32201-000
 3569032200000
CUSHION
# 11

09160-10006-000

09160-10501-000
 0916010006000
WASHER, 10.5X30X2.3
WASHER, INNER
# 12

08321-01107-000
0832101107000

0832101107000
LOCK WASHER
# 12

08321-21106-000

08321-0110B-000
 0832121106000
LOCK WASHER
# 13

08310-00103-000

08310-0010B-000
 0831000103000
NUT
# 13

08310-00107-000
0831000107000

0831000107000
NUT
# 14

36660-33000-000
3666033000000

3666033000000
WIRE
LEAD WIRE, EARTH
# 15

35603-47211-999
3560347211999

3560347211999
TURN SIGNAL ASSY
LAMP ASSY, REAR TURN SIGNAL
Niet beschikbaar
# 16

35612-28620-000

35612-47040-000
 3561228620000
LENS, TURN SIGNAL LAM
LENS
# 17

35613-28620-000
3561328620000

3561328620000
GASKET, TURN SIGNAL L
GASKET
# 18

03211-04207-000
0321104207000

0321104207000
SCREW
# 19

35627-43010-000
3562743010000

3562743010000
GASKET, TURN SIGNAL S
GASKET
# 20

35617-47210-000
3561747210000

3561747210000
COVER, TURN SIGNAL ST
COVER, STAY
# 21

35665-47210-000

3566547210000
SUPORTE PISCA
.CUSHION
Niet beschikbaar
# 22

09471-12006-000
0947112006000

0947112006000
BULB 23W
BULB (12V, 23W)
# 23

35695-32401-000
3569532401000

3569532401000
SPACER
# 24

09320-15004-000
0932015004000

0932015004000
CUSHION
Niet beschikbaar
# 25

09160-10006-000

09160-10501-000
 0916010006000
WASHER, 10.5X30X2.3
WASHER, INNER
# 26

08321-01107-000
0832101107000

0832101107000
LOCK WASHER
# 26

08321-21106-000

08321-0110B-000
 0832121106000
LOCK WASHER
# 27

08310-00103-000

08310-0010B-000
 0831000103000
NUT
# 27

08310-00107-000
0831000107000

0831000107000
NUT
# 28

36862-44000-000
3686244000000

3686244000000
WIRE, EARTH
LEAD WIRE, EARTH
# 29

35621-38300-000
3562138300000

3562138300000
BRACKET, RR TURN SIGN
BRACKET, RH
# 30

35641-38300-000
3564138300000

3564138300000
BRACKET, RR TURN SIGN
BRACKET, LH
# 31

38610-31310-000

38610-31X50-000
 3861031310000
TURN SIGNAL RELAY
RELAY ASSY, TURN SIGNAL
Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Suzuki. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Let er bij het toevoegen van een onderdeel aan uw winkelwagen op dat u de benodigde hoeveelheid bestelt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Onze onderdelen zijn originele en gloednieuwe reserveonderdelen van Suzuki, om u kwaliteit en duurzame componenten te garanderen. Als u vragen heeft, zijn wij er om u te helpen.
