KOPLAMP (E22,E25,E34,E39,E53) REFER TO FIG.23 (E- 9) FOR E1,E2,E24,P95

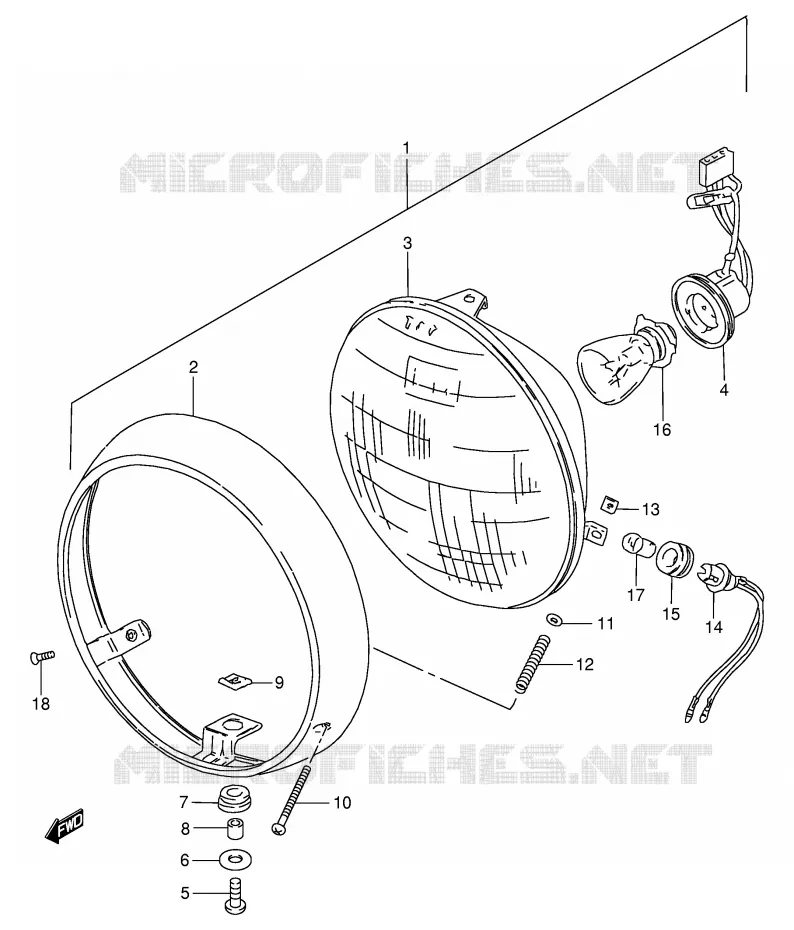

KOPLAMP (E1,E2,E24,P95) VOOR SUZUKI GN 250 1991

KOPLAMP (E4)

(1) 35100-38300-000

LAMP ASSY,HEAD
HEADLAMP ASSY

(1) 35100-38360-999

HEADLAMP ASSY

(2) 35111-45231-000

HEADLAMP RIM
RIM

(3) 35121-38300-000

LAMP UNIT
UNIT

(3) 35121-38360-000

UNIT

(4) 35171-36X50-000

SOCKET,HEAD LAMP
SOCKET

(4) 35173-38360-000

COVER, SOCKET

(5) 02112-05167-000

SCREW

(6) 09160-05045-000

WASHER,5.5X18X1.0
WASHER (5.5X18X1.2)

(7) 35139-45230-000

CUSHION,HEAD LAMP RI
CUSHION

(8) 35133-45230-000

SPACER,HEAD LAMP RIM
SPACER

(9) 35155-48510-000

NUT,HEAD LAMP ADJUSTER
NUT

(10) 35151-45230-000

SCREW,HEAD LAMP ADJU
SCREW HEAD LAMP ADJUSTOR

(11) 35157-27630-000

WASHER,HD LAMP ADJUSTING
WASHER

(12) 35154-48510-000

SPRING,HEAD LAMP ADJ
SPRING

(13) 35135-45600-000

NUT,HEAD LAMP UNIT H
.NUT

(14) 36118-49320-000

SOCKET

(15) 36116-22630-000

CUSHION

(16) 09471-12080-000

BULB (12V,45/45W)

(16) 09471-12060-000

--> 99212-00004
BULB (12V,60/55W)

(17) 09471-12063-000

BULB (12V,4W)

(17) 09471-12001-000

BULB 12V3W
BULB (12V,3.4W)

(18) 02122-05127-000

SCREW

(18) 09127-05013-000

SCREW

	Onderdeelnummer	Produkt	Aantal
# 1	35100-38300-000 3510038300000 3510038300000	LAMP ASSY, HEAD HEADLAMP ASSY	Niet beschikbaar	0,00 €
# 1	35100-38360-999 3510038360999 3510038360999	HEADLAMP ASSY	Niet beschikbaar	0,00 €
# 2	35111-45231-000 3511145231000 3511145231000	HEADLAMP RIM RIM	Niet beschikbaar	0,00 €
# 3	35121-38300-000 3512138300000 3512138300000	LAMP UNIT UNIT	Niet beschikbaar	0,00 €
# 3	35121-38360-000 3512138360000 3512138360000	UNIT	Niet beschikbaar	0,00 €
# 4	35171-36621-000 35171-36X50-000 3517136621000	SOCKET, HEAD LAMP SOCKET	14,98 €
# 4	35173-38360-000 3517338360000 3517338360000	COVER, SOCKET	Niet beschikbaar	0,00 €
# 5	02112-05167-000 0211205167000 0211205167000	SCREW	2,62 €
# 6	35138-45230-000 09160-05045-000 3513845230000	WASHER, 5.5X18X1.0 WASHER (5.5X18X1.2)	2,66 €
# 7	35139-45230-000 3513945230000 3513945230000	CUSHION, HEAD LAMP RI CUSHION	1,67 €
# 8	35133-45230-000 3513345230000 3513345230000	SPACER, HEAD LAMP RIM SPACER	2,87 €
# 9	35155-48510-000 3515548510000 3515548510000	NUT, HEAD LAMP ADJUSTER NUT	1,94 €
# 10	35151-45230-000 3515145230000	SCREW, HEAD LAMP ADJU SCREW HEAD LAMP ADJUSTOR	Niet beschikbaar	0,00 €
# 11	35157-27630-000 3515727630000 3515727630000	WASHER, HD LAMP ADJUSTING WASHER	2,85 €
# 12	35154-48510-000 3515448510000 3515448510000	SPRING, HEAD LAMP ADJ SPRING	3,71 €
# 13	35152-48510-000 35135-45600-000 3515248510000	NUT, HEAD LAMP UNIT H .NUT	3,94 €
# 14	36118-49320-000 3611849320000 3611849320000	SOCKET	14,68 €
# 15	36116-22630-000 3611622630000 3611622630000	CUSHION	9,09 €
# 16	09471-12060-000 0947112060000 0947112060000	--> 99212-00004 BULB (12V, 60/55W)	4,46 €
# 16	09471-12080-000 0947112080000 0947112080000	BULB (12V, 45/45W)	10,27 €
# 17	09471-12001-000 09471-12001-000 0947112001000	BULB 12V3W BULB (12V, 3.4W)	3,57 €
# 17	09471-12063-000 09471-12063-000 0947112063000	BULB (12V, 4W)	6,59 €
# 18	02122-05127-000 0212205127000 0212205127000	SCREW	2,26 €
# 18	09127-05013-000 0912705013000 0912705013000	SCREW	2,17 €
