SNELHEIDSMETER (MODELE Z)

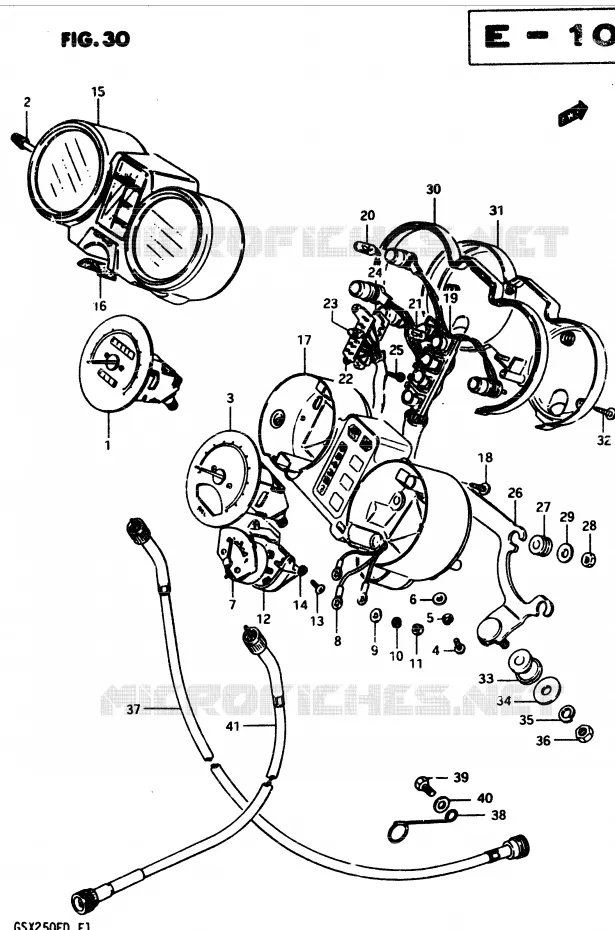

SNELHEIDSMETER (MODELE D) VOOR SUZUKI GSX 250 1982

KOPLAMP

(1) 34120-44720-000

METER,SPEED (KM/MPH)
SPEEDOMETER (MILE/KILO)

(1) 34120-44910-000

SPEEDOM GSX25/GS45
SPEEDOMETER (KILO)

(2) 34980-45020-000

KNOB,TRIP METER
KNOB

(3) 34220-44910-000

TACHOMETER GS 450
TACHMETER

(4) 02112-04107-000

.SCREW

(5) 08322-01047-000

WASHER
LOCK WASHER

(6) 08321-0104A-000

WASHER,LOCK
WASHER 4MM

(7) 34383-09400-000

SCREW
FUELMETER

(8) 34378-44911-000

FUEL METER LEAD WIRE
LEAD WIRE, FUELMETER

(9) 34384-33220-000

WASHER

(10) 08321-2103B-000

WASHER,LOCK
.LOCK WASHER

(11) 08310-00033-000

NUT

(12) 34350-44910-000

BRACKET
BRACKET, FUELMETER

(13) 02112-0310A-000

.SCREW

(14) 08321-2103B-000

WASHER,LOCK
.LOCK WASHER

(15) 34150-44910-000

METER HOOD
HOOD, METER

(16) 34993-47000-000

SEAL,IGNITION SWITCH
SEAL

(17) 34111-44910-000

INNER CASE
CASE, INNER

(18) 02142-04127-000

SCREW 4X12
SCREW

(19) 36321-44910-000

SOCKET

(20) 09471-12082-000

BULB (12V,3.4W)

(21) 09471-12077-000

BULB (12V,1.7W)

(22) 36453-44910-000

GEAR INDIC SOCKET
SOCKET, GEAR INDICATOR

(23) 09471-12078-000

BULB

(24) 36454-44910-000

LOWER COVER
COVER, GEAR INDICATOR

(25) 03211-03166-000

SCREW 3X16
.SCREW

(26) 34950-44910-000

COMBI METER BRACKET
BRACKET, METER

(27) 34189-32B00-000

CUSHION

(28) 08310-00057-000

..NUT

(29) 09160-05043-000

WASHER
WASHER REFER TO FIG.2A (B-6) FOR MODE REFER TO FIG.2B (B-8) FOR MODE

(30) 34961-44910-000

UNDER COVER
RING, COVER

(31) 34193-44910-000

LOWER COVER
COVER, LOWER

(32) 02142-04127-000

SCREW 4X12
SCREW

(33) 34956-31001-000

CUSHION

(34) 09160-08135-000

WASHER,8.5X28X1.6
WASHER (8.5X29X1.6)

(35) 08321-01087-000

LOCK WASHER
.8MM LOCK WASHER, RH

(36) 08310-00087-000

NUT
NUT REFER TO FIG.31A(G-3) FOR MODE REFER TO FIG.31B(G-4) FOR MODE

(37) 34910-44401-000

CABLE ASSY,SPEEDOMETER
CABLE, SPEEDOMETER

(38) 34938-45100-000

CLAMP
GUIDE, METER CABLE

(39) 01500-06167-000

BOLT
BOLT, FENDER REAR

(40) 08322-0106A-000

WASHER

(41) 34940-38301-000

CABLE ASSY,TACHOMETER
CABLE, TACHOMETER

	Onderdeelnummer	Produkt	Aantal
# 1	34120-44720-000 3412044720000 3412044720000	METER, SPEED (KM/MPH) SPEEDOMETER (MILE/KILO)	Niet beschikbaar	0,00 €
# 1	34120-44910-000 3412044910000 3412044910000	SPEEDOM GSX25/GS45 SPEEDOMETER (KILO)	Niet beschikbaar	0,00 €
# 2	34980-45020-000 3498045020000 3498045020000	KNOB, TRIP METER KNOB	6,27 €
# 3	34220-11960-000 3422011960000	TACHOMETER GS 450 TACHMETER	Niet beschikbaar	0,00 €
# 4	02112-04108-000 02112-04107-000 0211204108000	.SCREW	1,80 €
# 5	08322-21048-000 08322-01047-000 0832221048000	WASHER LOCK WASHER	2,46 €
# 6	08321-21048-000 08321-0104A-000 0832121048000	WASHER, LOCK WASHER 4MM	2,42 €
# 7	34320-44910-000 34383-09400-000 3432044910000	SCREW FUELMETER	3,14 €
# 8	34378-44910-000 3437844910000	FUEL METER LEAD WIRE LEAD WIRE, FUELMETER	Niet beschikbaar	0,00 €
# 9	34384-33220-000 3438433220000 3438433220000	WASHER	Niet beschikbaar	0,00 €
# 10	08321-21038-000 08321-2103B-000 0832121038000	WASHER, LOCK .LOCK WASHER	1,51 €
# 11	08310-11038-000 0831011038000	NUT	Niet beschikbaar	0,00 €
# 12	34350-44910-000 3435044910000 3435044910000	BRACKET BRACKET, FUELMETER	Niet beschikbaar	0,00 €
# 13	02112-03108-000 02112-0310A-000 0211203108000	.SCREW	1,97 €
# 14	08321-21038-000 08321-2103B-000 0832121038000	WASHER, LOCK .LOCK WASHER	1,51 €
# 15	34150-44910-000 3415044910000 3415044910000	METER HOOD HOOD, METER	Niet beschikbaar	0,00 €
# 16	34993-47000-000 3499347000000 3499347000000	SEAL, IGNITION SWITCH SEAL	Niet beschikbaar	0,00 €
# 17	34111-44910-000 3411144910000	INNER CASE CASE, INNER	Niet beschikbaar	0,00 €
# 18	02142-04127-000 0214204127000 0214204127000	SCREW 4X12 SCREW	1,82 €
# 19	36321-44910-000 3632144910000 3632144910000	SOCKET	Niet beschikbaar	0,00 €
# 20	09471-12028-000 09471-12082-000 0947112028000	BULB (12V, 3.4W)	5,35 €
# 21	09471-12077-000 09471-12077-000 0947112077000	BULB (12V, 1.7W)	2,57 €
# 22	36453-44910-000 3645344910000 3645344910000	GEAR INDIC SOCKET SOCKET, GEAR INDICATOR	Niet beschikbaar	0,00 €
# 23	09471-12078-000 0947112078000 0947112078000	BULB	Niet beschikbaar	0,00 €
# 24	36454-44910-000 3645444910000 3645444910000	LOWER COVER COVER, GEAR INDICATOR	Niet beschikbaar	0,00 €
# 25	03211-03168-000 03211-03166-000 0321103168000	SCREW 3X16 .SCREW	1,17 €
# 26	34950-44910-000 3495044910000 3495044910000	COMBI METER BRACKET BRACKET, METER	Niet beschikbaar	0,00 €
# 27	34189-44910-000 34189-32B00-000 3418944910000	CUSHION	5,36 €
# 28	08310-11058-000 08310-00057-000 0831011058000	..NUT	2,46 €
# 29	09160-05017-000 09160-05043-000 0916005017000	WASHER WASHER REFER TO FIG.2A (B-6) FOR MODE REFER TO FIG.2B (B-8) FOR MODE	2,60 €
# 30	34961-44910-000 3496144910000 3496144910000	UNDER COVER RING, COVER	54,84 €
# 31	34193-44910-000 3419344910000 3419344910000	LOWER COVER COVER, LOWER	Niet beschikbaar	0,00 €
# 32	02142-04127-000 0214204127000 0214204127000	SCREW 4X12 SCREW	1,82 €
# 33	34956-31001-000 3495631001000 3495631001000	CUSHION	6,27 €
# 34	09160-08057-000 09160-08135-000 0916008057000	WASHER, 8.5X28X1.6 WASHER (8.5X29X1.6)	2,73 €
# 35	08321-21088-000 08321-01087-000 0832121088000	LOCK WASHER .8MM LOCK WASHER, RH	2,40 €
# 36	08310-12088-000 08310-00087-000 0831012088000	NUT NUT REFER TO FIG.31A(G-3) FOR MODE REFER TO FIG.31B(G-4) FOR MODE	2,40 €
# 37	34910-44400-000 34910-44401-000 3491044400000	CABLE ASSY, SPEEDOMETER CABLE, SPEEDOMETER	31,79 €
# 38	34938-45100-000 3493845100000 3493845100000	CLAMP GUIDE, METER CABLE	5,31 €
# 39	01107-06168-000 01500-06167-000 0110706168000	BOLT BOLT, FENDER REAR	2,62 €
# 40	08322-21068-000 0832221068000	WASHER	Niet beschikbaar	0,00 €
# 41	34940-33211-000 34940-38301-000 3494033211000	CABLE ASSY, TACHOMETER CABLE, TACHOMETER	54,95 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Suzuki. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Selecteer het gewenste onderdeelnummer in het diagram of raadpleeg de lijst hierboven om de informatie en prijzen met betrekking tot de verschillende onderdelen te vinden.
Zorg ervoor dat u de vereiste hoeveelheid bestelt wanneer u een onderdeel aan uw winkelwagentje toevoegt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Vind op deze pagina alle originele onderdelen met betrekking tot de SNELHEIDSMETER (MODELE D) van uw Suzuki van GSX. Laat het ons weten als u vragen heeft.
