ACHTERWIEL (MODELE D)

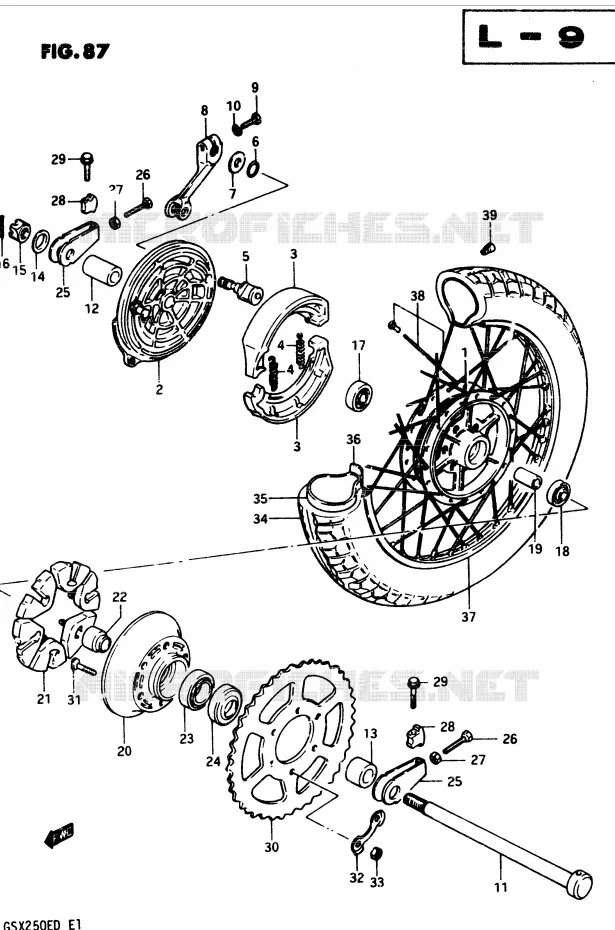

ACHTERWIEL (GSX250Z / D E24, GSX250SZ E24) VOOR SUZUKI GSX 250 1983

(1) 64110-37301-000

REAR WHEEL HUB
HUB, REAR

(2) 64210-44060-000

PANEL, REAR HUB

(3) 64410-11320-XNA

SHOE, BRAKE

(4) 55420-30000-000

SPRING,BRAKE SHOE
SPRING

(5) 54440-08004-000

CAM,BRAKE
CAM,REAR BRAKE

(6) 09280-15003-000

O RING
O RING (D:2.4,ID:13.8)

(7) 09160-15048-000

WASHER,15.5X24X1.6
WASHER (15X24X1.6)

(8) 64451-44400-000

RR BRAKE CAM LEVER
LEVER, BRAKE CAM

(9) 01500-06257-000

BOLT
BOLT, RETURN

(10) 08321-01067-000

WASHER,LOCK
LOCK WASHER

(11) 64711-44400-000

REAR AXLE
AXLE, REAR

(12) 09180-17043-000

SPACER
SPACER, RH (15X26X36.8)

(13) 09180-17042-000

SPACER
SPACER, LH

(14) 09160-17050-000

WASHER,17X30X3.20
WASHER

(15) 09141-16001-000

NUT 16MM
NUT

(16) 04111-4030A-000

COTTER PIN

(17) 08143-63037-000

KOYO B1 17X47X14
BEARING, RH

(18) 08143-62037-000

NTN B1 17X40X12
BEARING, LH

(19) 09180-17056-000

SPACER
SPACER, BEARING

(20) 64611-44001-000

DRUM,REAR SPROCKET M
DRUM, SPROCKET MOUNTIN

(21) 64651-11300-000

CUSHION,REAR DRUM
SHOCK ABSORBER, REAR HUB

(22) 64733-3300V-000

SPACER,RR HUB BEARING
RETAINER, DRUM

(23) 08113-62057-000

NACHI B1 25X52X15
BEARING

(24) 09285-30003-000

OIL SEAL (30.5X52X8)
OIL SEAL

(25) 61410-47200-000

CHAIN ADJUSTER
ADJUSTER, CHAIN

(26) 09104-08034-000

BOLT

(27) 08310-00087-000

NUT
NUT REFER TO FIG.31A(G-3) FOR MODE REFER TO FIG.31B(G-4) FOR MODE

(28) 61433-3100V-000

SUPPORTER,CHAIN ADJUSTER
SUPPORTER, CHAIN ADJUSTOR

(29) 01550-08507-000

BOLT
.BOLT, AXLE HOLDER

(30) 64511-11510-000

REAR SPROCKET 46 T
SPROCKET, REAR (NT:46)

(31) 09119-10021-000

BOLT

(32) 09169-10006-000

WASHER,LOCK
LOCK WASHER

(33) 09140-10026-XC0

NUT

(34) 65100-44111-000

TIRE, REAR (3.50S 18) IRC

(34) 65100-44130-000

TIRE, REAR (3.50S 18) BS

(35) 65200-44AA0-000

TUBE ASSY,INNER
TUBE, INNER REAR IRC

(36) 55261-26F10-000

PROTECTOR,WHEEL INNER TUBE
PROTECTOR (22X18)

(37) 65311-18420-000

RIM,REAR WHEEL
RIM, WHEEL (1.85X18)

(38) 65320-11300-000

SPOKE SET,RR
SPOKE SET

(39) 55413-41F00-000

BALANCER
BALANCER, WHEEL NO.2 (30G)

(39) 55411-26G00-000

BALANCER,WHEEL
BALANCER, WHEEL NO.1 (20G)

	Onderdeelnummer	Produkt	Aantal
# 1	64110-37301-000 6411037301000 6411037301000	REAR WHEEL HUB HUB, REAR	Niet beschikbaar	0,00 €
# 2	64210-44060-000 6421044060000 6421044060000	PANEL, REAR HUB	Niet beschikbaar	0,00 €
# 3	64410-11301-000 6441011301000	SHOE, BRAKE	Niet beschikbaar	0,00 €
# 4	55420-30000-000 5542030000000 5542030000000	SPRING, BRAKE SHOE SPRING	4,79 €
# 5	54440-08003-000 54440-08004-000 5444008003000	CAM, BRAKE CAM, REAR BRAKE	20,17 €
# 6	09280-15001-000 09280-15003-000 0928015001000	O RING O RING (D:2.4, ID:13.8)	2,26 €
# 7	09160-15001-000 09160-15048-000 0916015001000	WASHER, 15.5X24X1.6 WASHER (15X24X1.6)	2,73 €
# 8	64451-44400-000 6445144400000 6445144400000	RR BRAKE CAM LEVER LEVER, BRAKE CAM	Niet beschikbaar	0,00 €
# 9	01107-06258-000 01500-06257-000 0110706258000	BOLT BOLT, RETURN	2,62 €
# 10	08321-21068-000 08321-01067-000 0832121068000	WASHER, LOCK LOCK WASHER	2,40 €
# 11	64711-44400-000 6471144400000 6471144400000	REAR AXLE AXLE, REAR	Niet beschikbaar	0,00 €
# 12	09180-17043-000 0918017043000 0918017043000	SPACER SPACER, RH (15X26X36.8)	17,30 €
# 13	09180-17042-000 0918017042000 0918017042000	SPACER SPACER, LH	Niet beschikbaar	0,00 €
# 14	09160-17013-000 09160-17050-000 0916017013000	WASHER, 17X30X3.20 WASHER	2,31 €
# 15	09141-16001-000 0914116001000 0914116001000	NUT 16MM NUT	Niet beschikbaar	0,00 €
# 16	04111-40308-000 04111-4030A-000 0411140308000	COTTER PIN	1,84 €
# 17	08143-63037-000 0814363037000 0814363037000	KOYO B1 17X47X14 BEARING, RH	22,01 €
# 18	08143-62037-000 0814362037000 0814362037000	NTN B1 17X40X12 BEARING, LH	18,06 €
# 19	09180-17056-000 0918017056000 0918017056000	SPACER SPACER, BEARING	Niet beschikbaar	0,00 €
# 20	64611-44001-000 6461144001000 6461144001000	DRUM, REAR SPROCKET M DRUM, SPROCKET MOUNTIN	Niet beschikbaar	0,00 €
# 21	64651-11300-000 6465111300000 6465111300000	CUSHION, REAR DRUM SHOCK ABSORBER, REAR HUB	14,05 €
# 22	64733-33000-000 6473333000000	SPACER, RR HUB BEARING RETAINER, DRUM	Niet beschikbaar	0,00 €
# 23	08113-62057-000 0811362057000 0811362057000	NACHI B1 25X52X15 BEARING	22,67 €
# 24	09285-30001-000 09285-30003-000 0928530001000	OIL SEAL (30.5X52X8) OIL SEAL	21,12 €
# 25	61410-47200-000 6141047200000 6141047200000	CHAIN ADJUSTER ADJUSTER, CHAIN	Niet beschikbaar	0,00 €
# 26	09104-08018-000 09104-08034-000 0910408018000	BOLT	3,42 €
# 27	08310-12088-000 08310-00087-000 0831012088000	NUT NUT REFER TO FIG.31A(G-3) FOR MODE REFER TO FIG.31B(G-4) FOR MODE	2,40 €
# 28	61433-31000-000 6143331000000	SUPPORTER, CHAIN ADJUSTER SUPPORTER, CHAIN ADJUSTOR	Niet beschikbaar	0,00 €
# 29	01517-08508-000 01550-08507-000 0151708508000	BOLT .BOLT, AXLE HOLDER	4,57 €
# 30	64511-11510-000 6451111510000 6451111510000	REAR SPROCKET 46 T SPROCKET, REAR (NT:46)	48,85 €
# 31	09119-10021-000 0911910021000 0911910021000	BOLT	Niet beschikbaar	0,00 €
# 32	09169-10006-000 0916910006000 0916910006000	WASHER, LOCK LOCK WASHER	Niet beschikbaar	0,00 €
# 33	09140-10026-000 09140-10026-XC0 0914010026000	NUT	2,17 €
# 34	65100-44111-000 6510044111000 6510044111000	TIRE, REAR (3.50S 18) IRC	Niet beschikbaar	0,00 €
# 34	65100-44130-000 6510044130000 6510044130000	TIRE, REAR (3.50S 18) BS	Niet beschikbaar	0,00 €
# 35	65200-18010-000 65200-44AA0-000 6520018010000	TUBE ASSY, INNER TUBE, INNER REAR IRC	43,12 €
# 36	55261-11010-000 55261-26F10-000 5526111010000	PROTECTOR, WHEEL INNER TUBE PROTECTOR (22X18)	5,83 €
# 37	65311-18420-000 6531118420000 6531118420000	RIM, REAR WHEEL RIM, WHEEL (1.85X18)	Niet beschikbaar	0,00 €
# 38	65320-11300-000 6532011300000 6532011300000	SPOKE SET, RR SPOKE SET	Niet beschikbaar	0,00 €
# 39	55411-11000-000 55411-26G00-000 5541111000000	BALANCER, WHEEL BALANCER, WHEEL NO.1 (20G)	5,28 €
# 39	55412-11000-000 55413-41F00-000 5541211000000	BALANCER BALANCER, WHEEL NO.2 (30G)	6,50 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Suzuki. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Selecteer het gewenste onderdeelnummer in het diagram of raadpleeg de lijst hierboven om de informatie en prijzen met betrekking tot de verschillende onderdelen te vinden.
Zorg ervoor dat u de vereiste hoeveelheid bestelt wanneer u een onderdeel aan uw winkelwagentje toevoegt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Vind op deze pagina alle originele onderdelen met betrekking tot de ACHTERWIEL (GSX250Z/D E24, GSX250SZ E24) van uw Suzuki van GSX. Laat het ons weten als u vragen heeft.
