Cilinderinhoud

Model

Jaar

Afwerking

Onderdelencatalogus

Onderdelendiagram

WATERPOMP

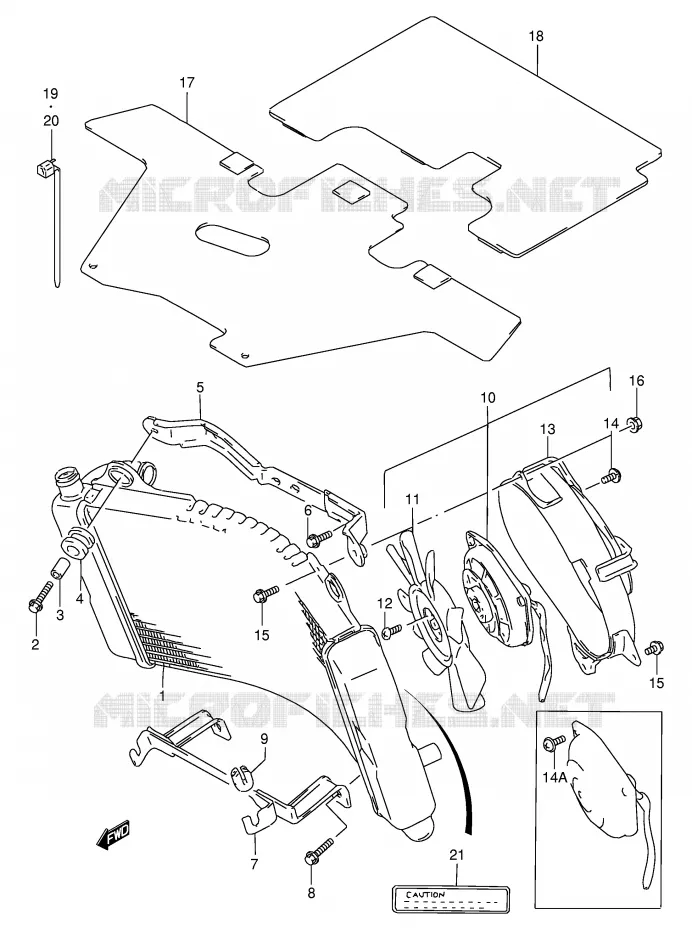

RADIATOR VOOR SUZUKI GSX 250 1992

RADIATOR SLANG

(1) 17710-24D00-000

RADIATOR ASSY, WATER

(14A) 02142-0508A-000

SCREW. CASE
SCREW

(2) 09116-06131-000

BOLT,6X25,W/PL-WASHER
BOLT (6X25)

(3) 09180-07004-000

SPACER
SPACER (6.5X10.5X12)

(4) 17787-19A00-000

CUSHION
CUSHION, RADIATOR

(5) 17742-24D00-000

BRACKET, RADIATOR UPPER

(6) 01580-0612A-000

BOLT

(7) 17740-24D01-000

BRACKET, RADIATOR LOWER

(8) 01550-0625A-000

.BOLT

(9) 16628-27A00-000

CUSHION

(10) 17800-24D01-000

FAN ASSY, RADIATOR

(11) 17820-06C00-000

FAN

(12) 02112-0406B-000

SCREW
BOLT

(13) 17770-24D01-000

SHROUD ASSY, FAN

(14) 02112-3510B-000

SCREW

(15) 01550-0610B-000

BOLT. RH
PLUG, OIL GALLERY

(15) 01550-0610B-000

BOLT. RH
PLUG, OIL GALLERY

(15) 01550-0610B-000

BOLT. RH
PLUG, OIL GALLERY
BOLT. RH

(15) 01550-0610B-000

BOLT. RH
PLUG, OIL GALLERY
BOLT. RH

(15) 01550-0610B-000

BOLT. RH
BOLT

(15) 01550-0610B-000

BOLT. RH
BOLT

(15) 01550-0610B-000

BOLT. RH
BOLT
BOLT. RH

(15) 01550-0610B-000

BOLT. RH
BOLT
BOLT. RH

(16) 08319-31067-000

NUT 6MM
NUT

(17) 17750-24D00-000

GUARD, HEAT NO.1

(18) 17781-24D00-000

GUARD, HEAT NO.2

(19) 09407-14403-000

CLAMP, L:125
CLAMP (L:95)

(20) 09407-14403-000

CLAMP, L:125
CLAMP

(21) 17992-24D00-000

LABEL, RADIATOR COOLING FAN

	Onderdeelnummer	Produkt	Aantal
# 1	17710-24D00-000 1771024D00000 1771024D00000	RADIATOR ASSY, WATER	Niet beschikbaar	0,00 €
# 2	09116-06131-000 0911606131000 0911606131000	BOLT, 6X25, W/PL-WASHER BOLT (6X25)	2,40 €
# 3	09180-07004-000 0918007004000 0918007004000	SPACER SPACER (6.5X10.5X12)	2,73 €
# 4	17787-19A00-000 1778719A00000 1778719A00000	CUSHION CUSHION, RADIATOR	6,12 €
# 5	17742-24D00-000 1774224D00000 1774224D00000	BRACKET, RADIATOR UPPER	Niet beschikbaar	0,00 €
# 6	01177-06125-000 01580-0612A-000 0117706125000	BOLT	2,88 €
# 7	17740-24D01-000 1774024D01000 1774024D01000	BRACKET, RADIATOR LOWER	Niet beschikbaar	0,00 €
# 8	01117-06255-000 01550-0625A-000 0111706255000	.BOLT	2,62 €
# 9	16628-27A00-000 1662827A00000 1662827A00000	CUSHION	5,08 €
# 10	17800-24D01-000 1780024D01000 1780024D01000	FAN ASSY, RADIATOR	Niet beschikbaar	0,00 €
# 11	17820-06C00-000 1782006C00000 1782006C00000	FAN	60,47 €
# 12	02112-04063-000 02112-0406B-000 0211204063000	SCREW BOLT	2,09 €
# 13	17770-24D01-000 1777024D01000 1777024D01000	SHROUD ASSY, FAN	Niet beschikbaar	0,00 €
# 14	02112-35103-000 02112-3510B-000 0211235103000	SCREW	2,93 €
# 14A	02142-05083-000 02142-0508A-000 0214205083000	SCREW. CASE SCREW	1,66 €
# 15	01517-06105-000 01550-0610B-000 0151706105000	BOLT. RH PLUG, OIL GALLERY	3,15 €
# 16	08316-10063-000 08319-31067-000 0831610063000	NUT 6MM NUT	2,53 €
# 17	17750-24D00-000 1775024D00000 1775024D00000	GUARD, HEAT NO.1	Niet beschikbaar	0,00 €
# 18	17781-24D00-000 1778124D00000 1778124D00000	GUARD, HEAT NO.2	Niet beschikbaar	0,00 €
# 19	09407-11401-000 09407-14403-000 0940711401000	CLAMP, L:125 CLAMP (L:95)	3,13 €
# 20	09407-14403-000 0940714403000 0940714403000	CLAMP, L:125 CLAMP	3,13 €
# 21	17992-24D00-000 1799224D00000 1799224D00000	LABEL, RADIATOR COOLING FAN	Niet beschikbaar	0,00 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Suzuki. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Selecteer het gewenste onderdeelnummer in het diagram of raadpleeg de lijst hierboven om de informatie en prijzen met betrekking tot de verschillende onderdelen te vinden.
Zorg ervoor dat u de vereiste hoeveelheid bestelt wanneer u een onderdeel aan uw winkelwagentje toevoegt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Vind op deze pagina alle originele onderdelen met betrekking tot de RADIATOR van uw Suzuki van GSX. Laat het ons weten als u vragen heeft.
