FRAME (MODELE M) REFER TO FIG.26A(F-3) FOR MODEL N/P/R/T

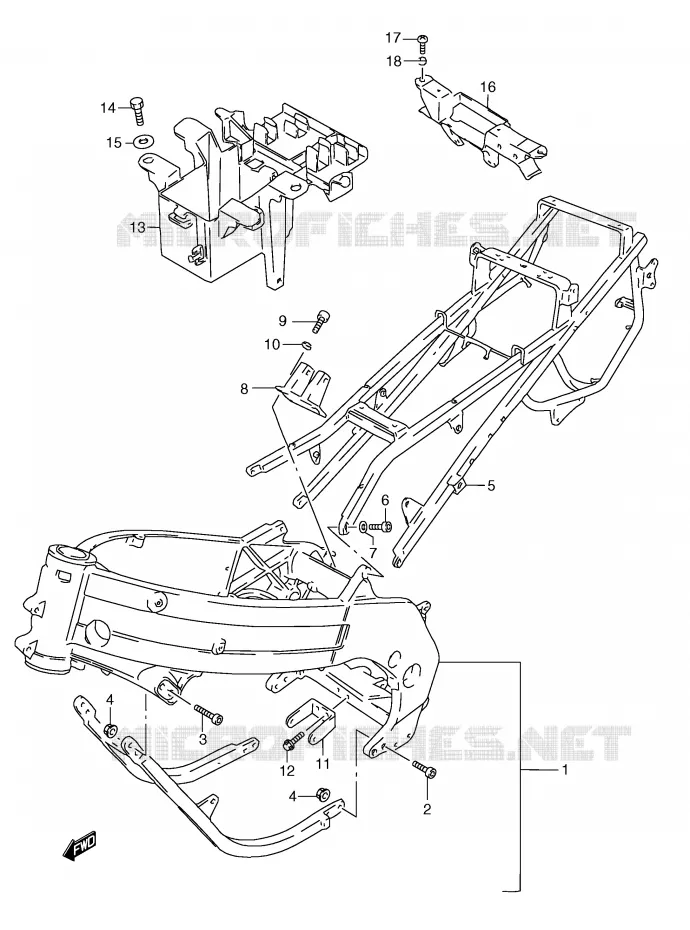

FRAME (MODELE N / P / R / T) VOOR SUZUKI RG 250 1991

FOOTREST

(1) 41100-22835-000

FRAME SET

(1) 41100-22854-000

FRAME SET

(1) 41100-22880-000

FRAME SET

(2) 07130-08307-000

BOLT

(3) 07130-08407-000

BOLT

(4) 08319-31087-000

NUT

(4) 08319-31087-000

NUT

(5) 41200-22D31-13L

RAIL,SEAT
SEAT RALE

(6) 07130-10207-000

BOLT

(7) 09164-10010-000

WASHER

(8) 41762-22D00-000

41762-22D00-000
BRACKET, REAR CUSHION UNIT

(8) 41762-22D01-000

BRACKET, REAR CUSHION UNIT

(9) 09106-08083-000

BOLT (8X25)

(9) 07130-08257-000

BOLT
BOLT (8X25)

(10) 09164-08015-000

WASHER

(11) 41911-12C00-000

PLATE, ENGINE MOUNTING

(12) 01550-06167-000

BOLT

(12) KIT47370-40H00

KIT47370-40H00
BOLT

(13) 41540-12C02-000

HOLDER, BATTERY

(14) 01500-06207-000

BOLT

(14) 01500-0620A-000

BOLT. GEAR SHIFT LINK
BOLT

(15) 09169-06031-000

WASHER
LOCK WASHER

(16) 47411-22D00-000

HOLDER, ELECTRIC PARTS

(17) 02142-0612B-000

SCREW

(17) 02142-06127-000

SCREW 6X12
SCREW

(18) 09180-06255-000

SPACER,6.5X9X3.8
SPACER (6.1*9*3.8)

	Onderdeelnummer	Produkt	Aantal
# 1	41100-22834-000 4110022834000	FRAME SET	Niet beschikbaar	0,00 €
# 1	41100-22853-000 4110022853000	FRAME SET	Niet beschikbaar	0,00 €
# 1	41100-22880-000 4110022880000 4110022880000	FRAME SET	Niet beschikbaar	0,00 €
# 2	07130-08307-000 0713008307000 0713008307000	BOLT	Niet beschikbaar	0,00 €
# 3	07130-08407-000 0713008407000 0713008407000	BOLT	3,50 €
# 4	08319-31087-000 0831931087000 0831931087000	NUT	3,13 €
# 5	41200-22D30-000 41200-22D31-13L 4120022D30000	RAIL, SEAT SEAT RALE	542,43 €
# 6	07130-10207-000 0713010207000 0713010207000	BOLT	4,35 €
# 7	09164-10005-000 09164-10010-000 0916410005000	WASHER	5,99 €
# 8	41762-22D00-000 4176222D00000 4176222D00000	41762-22D00-000 BRACKET, REAR CUSHION UNIT	Niet beschikbaar	0,00 €
# 8	41762-22D01-000 4176222D01000 4176222D01000	BRACKET, REAR CUSHION UNIT	Niet beschikbaar	0,00 €
# 9	07130-08257-000 0713008257000 0713008257000	BOLT BOLT (8X25)	3,90 €
# 9	09106-08083-000 0910608083000 0910608083000	BOLT (8X25)	4,64 €
# 10	09164-08015-000 0916408015000 0916408015000	WASHER	3,44 €
# 11	41911-12C00-000 4191112C00000 4191112C00000	PLATE, ENGINE MOUNTING	Niet beschikbaar	0,00 €
# 12	01550-06167-000 0155006167000 0155006167000	BOLT	2,17 €
# 12	01550-06163-000 0155006163000	KIT47370-40H00 BOLT	Niet beschikbaar	0,00 €
# 13	41540-12C02-000 4154012C02000 4154012C02000	HOLDER, BATTERY	Niet beschikbaar	0,00 €
# 14	01500-06203-000 01500-0620A-000 0150006203000	BOLT. GEAR SHIFT LINK BOLT	1,97 €
# 14	01500-06207-000 0150006207000 0150006207000	BOLT	2,22 €
# 15	09169-06031-000 0916906031000 0916906031000	WASHER LOCK WASHER	2,22 €
# 16	47411-22D00-000 4741122D00000 4741122D00000	HOLDER, ELECTRIC PARTS	Niet beschikbaar	0,00 €
# 17	02142-06123-000 02142-0612B-000 0214206123000	SCREW	2,29 €
# 17	02142-06127-000 0214206127000 0214206127000	SCREW 6X12 SCREW	1,84 €
# 18	09180-06142-000 09180-06255-000 0918006142000	SPACER, 6.5X9X3.8 SPACER (6.193.8)	1,91 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Suzuki. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Let er bij het toevoegen van een onderdeel aan uw winkelwagen op dat u de benodigde hoeveelheid bestelt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Onze onderdelen zijn originele en gloednieuwe reserveonderdelen van Suzuki, om u kwaliteit en duurzame componenten te garanderen. Als u vragen heeft, zijn wij er om u te helpen.
