SCHAKELAARS (MODELE J / K / L / M / N / P) VOOR SUZUKI OZARK 250 1993

SCHAKELAARS (MODELE R / S / T)

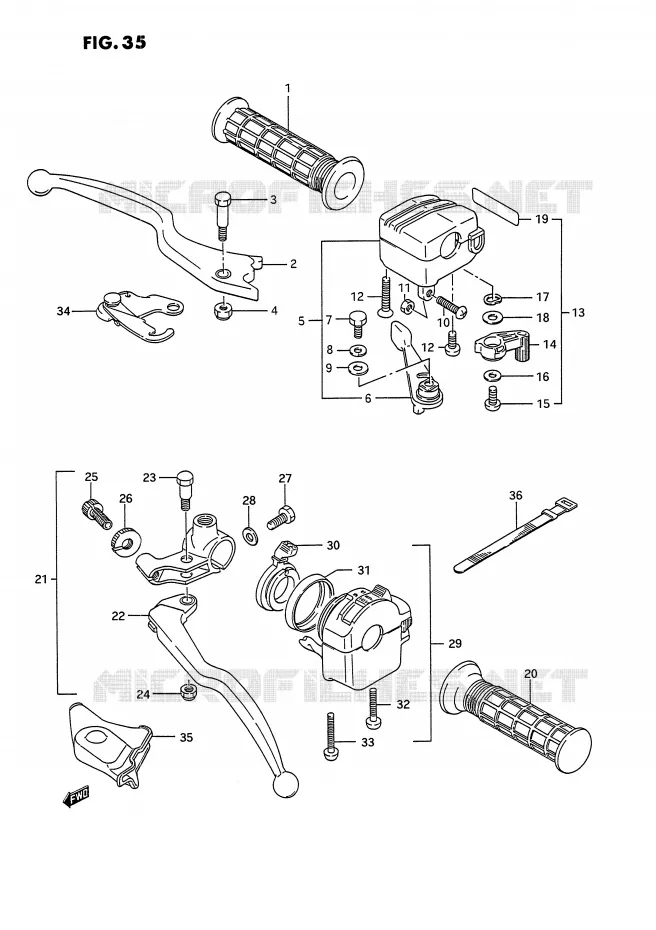

SCHAKELAARS (MODELE J/K/L/M/N/P) voor Suzuki OZARK 250 1993
1
(1)  57211-19A04-291
GRIP
GRIP (BLACK)
2
(2)  57420-49101-000
BRAKE LEVER
LEVER, BRAKE
3
(3)  57431-49100-000
BOLT
4
(4)  08319-2106A-000
NUT
.NUT 6MM
5
(5)  57100-39DB0-000
THROTTLE CASE ASSY
CASE ASSY, THROTTLE
6
(6)  57151-24301-000
LEVER
7
(7)  01500-0616A-000
BOLT
8
(8)  08321-0106A-000
LOCK WASHER
9
(9)  09160-06019-000
WASHER
10
(10)  09125-05066-000
SCREW
11
(11)  09140-05006-000
.NUT
12
(12)  02132-05307-000
SCREW 5X30
SCREW
13
(13)  57300-19820-000
THROTTLE POS LEV SET
LEVER SET, THROTTLE POSITION
14
(14)  57155-18B10-000
LEVER, STOP
15
(15)  02112-0512A-000
SCREW
16
(16)  08322-0105B-000
WASHER
17
(17)  57156-24300-000
WASHER
18
(18)  09160-08003-000
WASHER
19
(19)  68628-19B00-000
LABEL
20
(20)  57211-19A04-291
GRIP
GRIP (BLACK)
21
(21)  57500-24502-000
RR BRAKE LEVER
LEVER ASSY, REAR BRAKE
22
(22)  57620-24501-000
LEVER,REAR BRAKE
.LEVER
23
(23)  57431-29502-000
BOLT,LEVER PIVOT
BOLT
24
(24)  08319-2106A-000
NUT
.NUT 6MM
25
(25)  57441-44400-000
CABLE ADJUSTER
ADJUSTER
26
(26)  57442-11010-000
NUT,CABLE ADJUSTER L
Ï¿½NUT, BRAKE CABLE ADJUSTER
27
(27)  01500-06257-000
BOLT
BOLT, UPPER
28
(28)  08322-0106A-000
WASHER
WASHER REFER TO FIG.40A(F-13) FOR MOD
29
(29)  37400-19B04-000
37400-19B04-000
SWITCH ASSY, LH
(29)  37400-19B12-000
SWITCH ASSY,HANDLE,L
SWITCH ASSY, LH
30
(30)  37571-19B01-000
CHOKE LEVER
LEVER, CHOKE
31
(31)  37576-19B01-000
CHOKE COVER
COVER, CHOKE
32
(32)  02112-0540B-000
SCREW. ADJUSTER
SCREW
33
(33)  02112-0545B-000
SCREW
34
(34)  57790-19B00-000
BRAKE STOPPER
STOPPER, BRAKE
35
(35)  57541-29501-000
DUST COVER,CLUTCH CABLE
COVER, CLUTCH LEVER
36
(36)  09407-12402-000
CLAMP
BAND
Onderdeelnummer Produkt Stukprijs Incl. BTW Aantal
# 1

57211-19A03-291

57211-19A04-291
 5721119A03291
GRIP
GRIP (BLACK)
# 2

57420-49101-000
5742049101000

5742049101000
BRAKE LEVER
LEVER, BRAKE
# 3

57431-49100-000
5743149100000

5743149100000
BOLT
Niet beschikbaar
# 4

08319-21065-000

08319-2106A-000
 0831921065000
NUT
.NUT 6MM
# 5

57100-19B02-000

57100-39DB0-000
 5710019B02000
THROTTLE CASE ASSY
CASE ASSY, THROTTLE
# 6

57151-24301-000
5715124301000

5715124301000
LEVER
# 7

01500-06163-000

01500-0616A-000
 0150006163000
BOLT
# 8

08321-01063-000

0832101063000
LOCK WASHER
Niet beschikbaar
# 9

09160-06019-000
0916006019000

0916006019000
WASHER
# 10

09125-05066-000
0912505066000

0912505066000
SCREW
# 11

08310-22055-000

09140-05006-000
 0831022055000
.NUT
# 12

02132-05307-000
0213205307000

0213205307000
SCREW 5X30
SCREW
# 13

57300-19820-000
5730019820000

5730019820000
THROTTLE POS LEV SET
LEVER SET, THROTTLE POSITION
Niet beschikbaar
# 14

57155-18B10-000
5715518B10000

5715518B10000
LEVER, STOP
Niet beschikbaar
# 15

02112-05123-000

0211205123000
SCREW
Niet beschikbaar
# 16

08322-01053-000

08322-0105B-000
 0832201053000
WASHER
# 17

57156-24300-000
5715624300000

5715624300000
WASHER
Niet beschikbaar
# 18

09160-08003-000
0916008003000

0916008003000
WASHER
# 19

68628-19B00-000
6862819B00000

6862819B00000
LABEL
Niet beschikbaar
# 20

57211-19A03-291

57211-19A04-291
 5721119A03291
GRIP
GRIP (BLACK)
# 21

57500-24501-000

57500-24502-000
 5750024501000
RR BRAKE LEVER
LEVER ASSY, REAR BRAKE
# 22

57620-24500-000

57620-24501-000
 5762024500000
LEVER, REAR BRAKE
.LEVER
# 23

57431-29502-000
5743129502000

5743129502000
BOLT, LEVER PIVOT
BOLT
# 24

08319-21065-000

08319-2106A-000
 0831921065000
NUT
.NUT 6MM
# 25

57441-44400-000
5744144400000

5744144400000
CABLE ADJUSTER
ADJUSTER
# 26

57442-44400-000

57442-11010-000
 5744244400000
NUT, CABLE ADJUSTER L
Ï¿½NUT, BRAKE CABLE ADJUSTER
# 27

01107-06205-000

01500-06257-000
 0110706205000
BOLT
BOLT, UPPER
# 28

08322-21064-000

0832221064000
WASHER
WASHER REFER TO FIG.40A(F-13) FOR MOD
Niet beschikbaar
# 29

37400-19B03-000

3740019B03000
37400-19B04-000
SWITCH ASSY, LH
Niet beschikbaar
# 29

37400-19B10-000

3740019B10000
SWITCH ASSY, HANDLE, L
SWITCH ASSY, LH
Niet beschikbaar
# 30

37571-19B01-000
3757119B01000

3757119B01000
CHOKE LEVER
LEVER, CHOKE
# 31

37576-19B01-000
3757619B01000

3757619B01000
CHOKE COVER
COVER, CHOKE
# 32

02112-05405-000

02112-0540B-000
 0211205405000
SCREW. ADJUSTER
SCREW
# 33

02112-05455-000

02112-0545B-000
 0211205455000
SCREW
# 34

57790-19B00-000
5779019B00000

5779019B00000
BRAKE STOPPER
STOPPER, BRAKE
Niet beschikbaar
# 35

57541-29500-000

57541-29501-000
 5754129500000
DUST COVER, CLUTCH CABLE
COVER, CLUTCH LEVER
# 36

09407-12402-000
0940712402000

0940712402000
CLAMP
BAND
Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Suzuki. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Let er bij het toevoegen van een onderdeel aan uw winkelwagen op dat u de benodigde hoeveelheid bestelt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Onze onderdelen zijn originele en gloednieuwe reserveonderdelen van Suzuki, om u kwaliteit en duurzame componenten te garanderen. Als u vragen heeft, zijn wij er om u te helpen.
Bestel vandaag nog uw reserveonderdelen en ontvang ze direct thuis!

Originele onderdelen voor Suzuki 250 OZARK 1993
