ACHTERLICHT

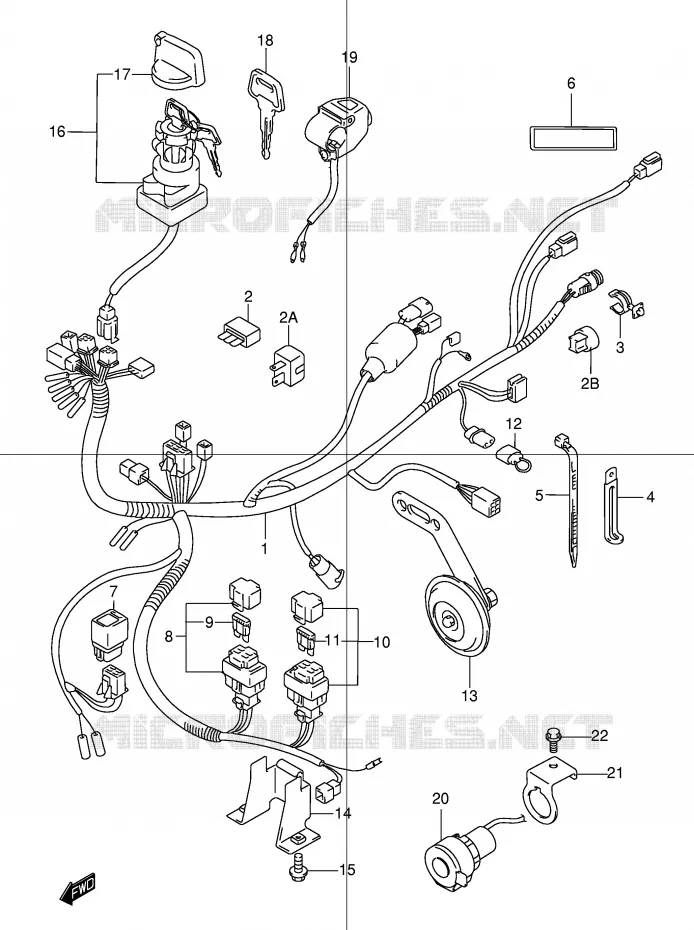

BEDRADING VOOR SUZUKI OZARK 250 2001

* PREFACE DU CATALOGUE *

(1) 36610-39DF0-000

36610-39DF0-000
WIRING HARNESS

(1) 36610-39DL0-000

WIRING HARNESS

(1) 36610-39DP0-000

WIRING HARNESS

(2) 36611-38A10-000

DIODE

(3) 09403-16307-000

CLAMP

(4) 09404-06039-000

CLAMP
CLAMP (L:80)

(5) 09407-14403-000

CLAMP, L:125
CLAMP

(5) 09407-18402-000

CLAMP,L:165
CLAMP (L:185)

(6) 38852-09F20-000

LABEL, CAUTION MAX AMP

(6) 38852-19B10-000

LABEL, CAUTION MAX AMP

(7) 38730-19B00-000

RELAY,NEUTRAL STARTER
RELAY ASSY, NEUTRAL START

(8) 36740-24B01-000

MAIN FUSE ASSY
BOX ASSY, MAIN FUSE

(9) 09481-20101-000

FUSE (20A)

(10) 36740-04701-000

FUSE BOX ASSY
FUSE CASE ASSY

(11) 09481-15101-000

FUSE (15A)

(12) 36851-39D00-000

LEAD WIRE, EMAGENCY SWITCH

(13) 38500-09F00-000

38500-09F00-000
HORN ASSY

(13) 38500-09F01-000

HORN ASSY

(13) 38500-09F00-000

38500-09F00-000
HORN ASSY

(14) 47410-19B00-000

HOLDER, ELECTRIC PARTS FRONT

(15) 09118-06103-000

BOLT (6X12)

(16) 37110-19B02-000

IGNITION SWITCH
SWITCH ASSY, IGNITION

(17) 37142-19B01-000

MASCOT, KEY

(18) 37146-19B00-000

BLANK KEY C
KEY, BLANK TYPE C

(18) 37146-19B10-000

BLANK KEY D
KEY, BLANK TYPE D

(19) 37830-27H00-000

SWITCH ASSY, HORN

(20) 38850-09F00-000

TERMINAL, POWER SOURCE

(21) 38855-09F00-000

BRACKET, POWER SOURCE

(22) 01550-0610B-000

BOLT. RH
BOLT

(2A) 32800-16A00-000

RECTIFIER ASSY
DIODE

(2B) 36634-93910-000

CAP

	Onderdeelnummer	Produkt	Aantal
# 1	36610-39DF0-000 3661039DF0000 3661039DF0000	36610-39DF0-000 WIRING HARNESS	Niet beschikbaar	0,00 €
# 1	36610-39DL0-000 3661039DL0000 3661039DL0000	WIRING HARNESS	Niet beschikbaar	0,00 €
# 1	36610-39DP0-000 3661039DP0000 3661039DP0000	WIRING HARNESS	Niet beschikbaar	0,00 €
# 2	36611-38A00-000 36611-38A10-000 3661138A00000	DIODE	18,94 €
# 2A	32800-16A00-000 3280016A00000 3280016A00000	RECTIFIER ASSY DIODE	21,19 €
# 2B	36634-93910-000 3663493910000 3663493910000	CAP	Niet beschikbaar	0,00 €
# 3	09403-16307-000 0940316307000 0940316307000	CLAMP	2,26 €
# 4	09404-06432-000 09404-06039-000 0940406432000	CLAMP CLAMP (L:80)	2,86 €
# 5	09407-14403-000 0940714403000 0940714403000	CLAMP, L:125 CLAMP	3,13 €
# 5	09407-18402-000 0940718402000 0940718402000	CLAMP, L:165 CLAMP (L:185)	2,93 €
# 6	38852-09F20-000 3885209F20000 3885209F20000	LABEL, CAUTION MAX AMP	Niet beschikbaar	0,00 €
# 6	38852-19B10-000 3885219B10000 3885219B10000	LABEL, CAUTION MAX AMP	Niet beschikbaar	0,00 €
# 7	38730-19B00-000 3873019B00000 3873019B00000	RELAY, NEUTRAL STARTER RELAY ASSY, NEUTRAL START	40,37 €
# 8	36740-24B01-000 3674024B01000 3674024B01000	MAIN FUSE ASSY BOX ASSY, MAIN FUSE	24,45 €
# 9	09481-20101-000 0948120101000 0948120101000	FUSE (20A)	2,46 €
# 10	36740-04701-000 3674004701000 3674004701000	FUSE BOX ASSY FUSE CASE ASSY	25,20 €
# 11	09481-15101-000 0948115101000 0948115101000	FUSE (15A)	2,46 €
# 12	36851-39D00-000 3685139D00000 3685139D00000	LEAD WIRE, EMAGENCY SWITCH	Niet beschikbaar	0,00 €
# 13	38500-09F00-000 3850009F00000 3850009F00000	38500-09F00-000 HORN ASSY	Niet beschikbaar	0,00 €
# 13	38500-09F01-000 3850009F01000 3850009F01000	HORN ASSY	Niet beschikbaar	0,00 €
# 13	38500-19B02-000 3850019B02000	38500-09F00-000 HORN ASSY	Niet beschikbaar	0,00 €
# 14	47410-19B00-000 4741019B00000 4741019B00000	HOLDER, ELECTRIC PARTS FRONT	Niet beschikbaar	0,00 €
# 15	09118-06103-000 0911806103000 0911806103000	BOLT (6X12)	Niet beschikbaar	0,00 €
# 16	37110-19B02-000 3711019B02000 3711019B02000	IGNITION SWITCH SWITCH ASSY, IGNITION	99,46 €
# 17	37142-19B00-000 37142-19B01-000 3714219B00000	MASCOT, KEY	8,14 €
# 18	37146-19B00-000 3714619B00000 3714619B00000	BLANK KEY C KEY, BLANK TYPE C	10,01 €
# 18	37146-19B10-000 3714619B10000 3714619B10000	BLANK KEY D KEY, BLANK TYPE D	10,01 €
# 19	37830-18A00-000 37830-27H00-000 3783018A00000	SWITCH ASSY, HORN	36,91 €
# 20	38850-09F00-000 3885009F00000 3885009F00000	TERMINAL, POWER SOURCE	87,16 €
# 21	38855-09F00-000 3885509F00000 3885509F00000	BRACKET, POWER SOURCE	9,41 €
# 22	01550-06103-000 01550-0610B-000 0155006103000	BOLT. RH BOLT	3,15 €
