STUUR (MODELE K3 / K4 / K5 / K6)

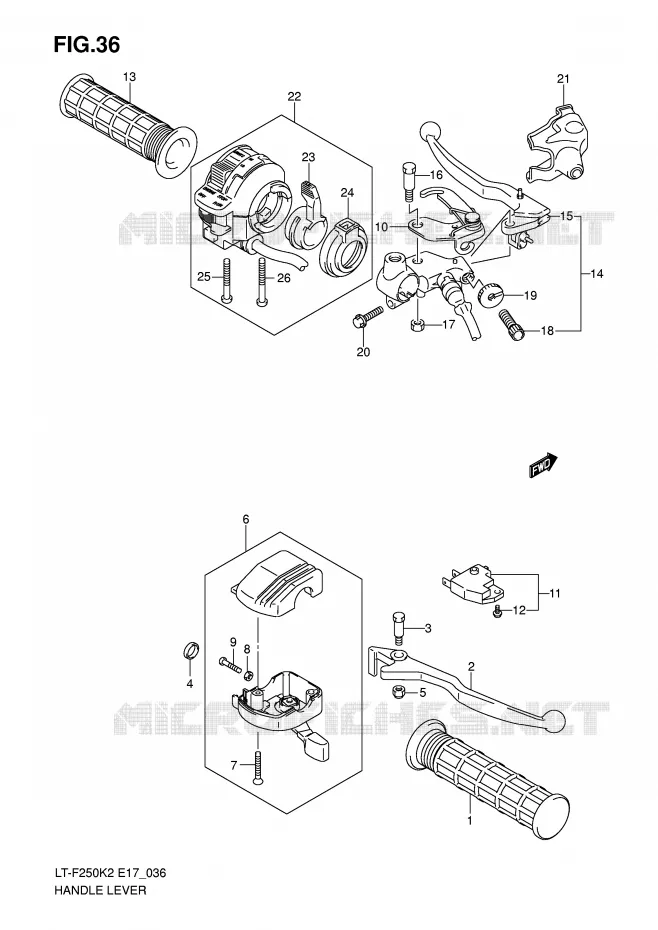

HANDGRIPS - LEVERS (MODELE K2 / K3) VOOR SUZUKI OZARK 250 2004

HANDGRIPS - LEVERS (MODELE K4) REFER TO FIG.36B(H- 4) FOR MODEL K5/K6

(1) 57211-22A01-291

GRIP
GRIP (BLACK)

(1) 57211-19A04-291

GRIP
GRIP (BLACK)

(2) 57421-39D10-000

LEVER,FRONT BRAKE
LEVER, BRAKE

(3) 09111-06075-000

BOLT

(4) 57349-38F00-000

SPACER

(5) 57433-09F00-000

NUT,LEVER PIVOT
NUT

(6) 57100-39DB0-000

THROTTLE CASE ASSY
CASE ASSY, THROTTLE

(7) 02132-05307-000

SCREW 5X30
SCREW

(8) 09140-05006-000

NUT

(9) 09125-05066-000

SCREW

(10) 57790-38FA0-000

STOPPER,BRAKE LEVER
STOPPER, LEVER

(11) 57460-14J02-000

SWITCH ASSY, STOP

(12) 57465-17C00-000

SCREW

(13) 57211-22A01-291

GRIP
GRIP (BLACK)

(13) 57211-19A04-291

GRIP
GRIP (BLACK)

(14) 57500-38FA1-000

LEVER ASSY, REAR BRAKE

(15) 57620-09841-000

LEVER SET,CLUTCH
LEVER, BRAKE

(16) 57431-09F00-000

BOLT, PIVOT

(17) 08319-2106A-000

NUT

(18) 57441-08C01-000

ADJUSTER,WIRE
ADJUSTER, CABLE

(19) 57442-08C01-000

NUT,LOCK
LOCK NUT

(20) 01547-0620B-000

BOLT

(21) 57541-38FA0-000

COVER,RR BRAKE LEVER
COVER, BRAKE

(22) 37400-09F02-000

SWITCH ASSY,HANDLE,L
SWITCH ASSY, LH

(23) 37571-19B01-000

CHOKE LEVER
LEVER, CHOKE

(24) 37576-19B01-000

CHOKE COVER
COVER, CHOKE

(25) 02112-05407-000

SCREW

(26) 02112-05457-000

SCREW

	Onderdeelnummer	Produkt	Aantal
# 1	57211-19A03-291 57211-19A04-291 5721119A03291	GRIP GRIP (BLACK)	20,70 €
# 1	57211-22A01-291 5721122A01291 5721122A01291	GRIP GRIP (BLACK)	23,70 €
# 2	57421-39D10-000 5742139D10000 5742139D10000	LEVER, FRONT BRAKE LEVER, BRAKE	30,31 €
# 3	09111-06075-000 0911106075000 0911106075000	BOLT	6,52 €
# 4	57349-38F00-000 5734938F00000 5734938F00000	SPACER	Niet beschikbaar	0,00 €
# 5	57433-09F00-000 5743309F00000 5743309F00000	NUT, LEVER PIVOT NUT	4,90 €
# 6	57100-39DB0-000 5710039DB0000 5710039DB0000	THROTTLE CASE ASSY CASE ASSY, THROTTLE	83,21 €
# 7	02132-05307-000 0213205307000 0213205307000	SCREW 5X30 SCREW	1,17 €
# 8	09140-05006-000 0914005006000 0914005006000	NUT	2,55 €
# 9	09125-05066-000 0912505066000 0912505066000	SCREW	1,84 €
# 10	57790-38FA0-000 5779038FA0000 5779038FA0000	STOPPER, BRAKE LEVER STOPPER, LEVER	29,26 €
# 11	57460-17C00-000 57460-14J02-000 5746017C00000	SWITCH ASSY, STOP	30,68 €
# 12	57465-17C00-000 5746517C00000 5746517C00000	SCREW	2,62 €
# 13	57211-19A03-291 57211-19A04-291 5721119A03291	GRIP GRIP (BLACK)	20,70 €
# 13	57211-22A01-291 5721122A01291 5721122A01291	GRIP GRIP (BLACK)	23,70 €
# 14	57500-38FA0-000 57500-38FA1-000 5750038FA0000	LEVER ASSY, REAR BRAKE	109,36 €
# 15	57620-09840-000 57620-09841-000 5762009840000	LEVER SET, CLUTCH LEVER, BRAKE	41,89 €
# 16	57431-09F00-000 5743109F00000 5743109F00000	BOLT, PIVOT	10,47 €
# 17	08319-21063-000 08319-2106A-000 0831921063000	NUT	2,09 €
# 18	57441-08C00-000 57441-08C01-000 5744108C00000	ADJUSTER, WIRE ADJUSTER, CABLE	11,05 €
# 19	57442-08C00-000 57442-08C01-000 5744208C00000	NUT, LOCK LOCK NUT	11,49 €
# 20	01547-06203-000 01547-0620B-000 0154706203000	BOLT	3,22 €
# 21	57541-38FA0-000 5754138FA0000 5754138FA0000	COVER, RR BRAKE LEVER COVER, BRAKE	9,34 €
# 22	37400-09F00-000 37400-09F02-000 3740009F00000	SWITCH ASSY, HANDLE, L SWITCH ASSY, LH	161,52 €
# 23	37571-19B01-000 3757119B01000 3757119B01000	CHOKE LEVER LEVER, CHOKE	13,24 €
# 24	37576-19B01-000 3757619B01000 3757619B01000	CHOKE COVER COVER, CHOKE	8,45 €
# 25	02112-05407-000 0211205407000 0211205407000	SCREW	1,91 €
# 26	02112-05457-000 0211205457000 0211205457000	SCREW	2,11 €
