ACHTERLICHT (MODELE K3 E38) REFER TO FIG.30B(F- 8) FOR MODEL K4/K5/K6 E38

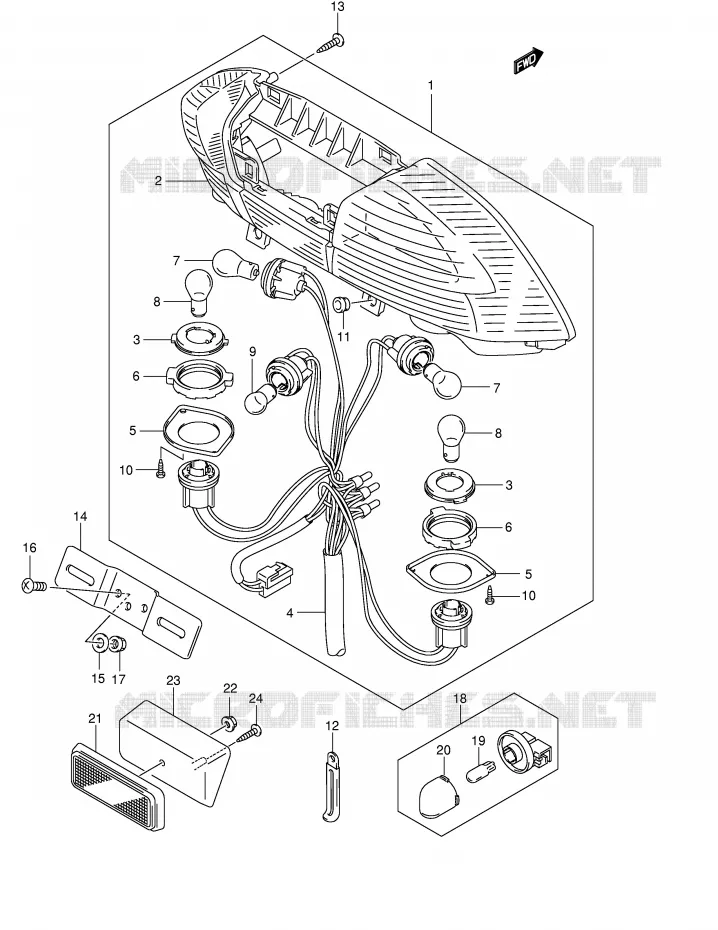

ACHTERLICHT (MODELE K4 / K5 / K6 E38) VOOR SUZUKI BURGMAN 250 2004

BEDRADING (MODELE K3 / K4 E2,E19,E24,E71) REFER TO FIG.31A(F-11) FOR MODEL K5 E2,E19,IMOBI

(1) 35710-14GA0-000

LAMP ASSY, REAR COMB

(1) 35710-14GB0-000

LAMP ASSY, REAR COMB

(2) 35720-14GA0-000

UNIT, LAMP

(2) 35720-14GB0-000

UNIT, LAMP

(3) 35716-48B21-000

PLATE
PLATE NO.1

(3) 35716-48B21-000

PLATE
PLATE NO.1

(4) 35718-14GA0-000

SOCKET & CORD

(5) 35736-48B21-000

PLATE
PLATE NO.2

(5) 35736-48B21-000

PLATE
PLATE NO.2

(6) 35765-48B21-000

CUSHION

(6) 35765-48B21-000

CUSHION

(7) 09471-12186-000

BULB (12V21W)

(7) 09471-12186-000

BULB (12V21W)

(8) 09471-12083-000

BULB (12V,21/5W)

(8) 09471-12083-000

BULB (12V,21/5W)

(8) 09471-12083-000

BULB (12V,21/5W)
BULB 12V 21/5 W

(8) 09471-12083-000

BULB (12V,21/5W)
BULB 12V 21/5 W

(9) 09471-12169-000

BULB (12V,7/3.4W)

(10) 03211-0412A-000

SCREW

(10) 03211-0412A-000

SCREW

(10) 03211-0412A-000

SCREW
SCREW

(10) 03211-0412A-000

SCREW
SCREW

(11) 35728-14G00-000

CUSHION

(12) 09404-06039-000

CLAMP
CLAMP (L:45)

(13) 03541-0516A-000

SCREW

(14) 35927-44110-000

PLATE,REAR LICENSE
PLATE, LICENSE

(15) 09160-06114-000

WASHER,6.5X24X1.2
WASHER (6.5X24X1)

(16) 02142-0616A-000

SCREW

(17) 08319-31067-000

NUT 6MM
NUT

(18) 35910-14F01-000

LICENSE LAMP ASSY
LAMP ASSY, LICENSE

(19) 09471-12216-000

BULB (12V5W)

(20) 35912-14F11-000

LENS

(21) 35970-07F01-000

REFLEX. REFLECTOR ASSY. REAR
REFLECTOR ASSY, REAR

(22) 08316-1005B-000

NUT

(23) 35977-14G00-000

SPACER, REAR RR

(24) 03541-0516A-000

SCREW
SCREW, REAR SPACER

	Onderdeelnummer	Produkt	Aantal
# 1	35710-14GA0-000 3571014GA0000 3571014GA0000	LAMP ASSY, REAR COMB	Niet beschikbaar	0,00 €
# 1	35710-14GB0-000 3571014GB0000 3571014GB0000	LAMP ASSY, REAR COMB	Niet beschikbaar	0,00 €
# 2	35720-14GA0-000 3572014GA0000 3572014GA0000	UNIT, LAMP	Niet beschikbaar	0,00 €
# 2	35720-14GB0-000 3572014GB0000 3572014GB0000	UNIT, LAMP	Niet beschikbaar	0,00 €
# 3	35716-48B21-000 3571648B21000 3571648B21000	PLATE PLATE NO.1	10,10 €
# 4	35718-14GA0-000 3571814GA0000 3571814GA0000	SOCKET & CORD	Niet beschikbaar	0,00 €
# 5	35736-48B21-000 3573648B21000 3573648B21000	PLATE PLATE NO.2	12,97 €
# 6	35765-48B21-000 3576548B21000 3576548B21000	CUSHION	9,81 €
# 7	09471-12186-000 0947112186000 0947112186000	BULB (12V21W)	12,51 €
# 8	09471-12128-000 09471-12083-000 0947112128000	BULB (12V, 21/5W)	8,36 €
# 9	09471-12169-000 0947112169000 0947112169000	BULB (12V, 7/3.4W)	Niet beschikbaar	0,00 €
# 10	03211-04123-000 03211-0412A-000 0321104123000	SCREW	2,31 €
# 11	35728-14G00-000 3572814G00000 3572814G00000	CUSHION	11,94 €
# 12	09404-06429-000 09404-06039-000 0940406429000	CLAMP CLAMP (L:45)	2,86 €
# 13	03541-05163-000 03541-0516A-000 0354105163000	SCREW	1,71 €
# 14	35927-44110-000 3592744110000 3592744110000	PLATE, REAR LICENSE PLATE, LICENSE	14,47 €
# 15	09160-06140-000 09160-06114-000 0916006140000	WASHER, 6.5X24X1.2 WASHER (6.5X24X1)	2,26 €
# 16	02142-06163-000 02142-0616A-000 0214206163000	SCREW	1,73 €
# 17	08316-10063-000 08319-31067-000 0831610063000	NUT 6MM NUT	2,53 €
# 18	35910-14F01-000 3591014F01000 3591014F01000	LICENSE LAMP ASSY LAMP ASSY, LICENSE	16,64 €
# 19	09471-12216-000 0947112216000 0947112216000	BULB (12V5W)	5,39 €
# 20	35912-14F11-000 3591214F11000 3591214F11000	LENS	5,53 €
# 21	35970-07F00-000 35970-07F01-000 3597007F00000	REFLEX. REFLECTOR ASSY. REAR REFLECTOR ASSY, REAR	21,45 €
# 22	08316-10053-000 08316-1005B-000 0831610053000	NUT	3,42 €
# 23	35977-14G00-000 3597714G00000 3597714G00000	SPACER, REAR RR	Niet beschikbaar	0,00 €
# 24	03541-05163-000 03541-0516A-000 0354105163000	SCREW SCREW, REAR SPACER	1,71 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Suzuki. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Selecteer het gewenste onderdeelnummer in het diagram of raadpleeg de lijst hierboven om de informatie en prijzen met betrekking tot de verschillende onderdelen te vinden.
Zorg ervoor dat u de vereiste hoeveelheid bestelt wanneer u een onderdeel aan uw winkelwagentje toevoegt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Vind op deze pagina alle originele onderdelen met betrekking tot de ACHTERLICHT (MODELE K4/K5/K6 E38) van uw Suzuki van BURGMAN. Laat het ons weten als u vragen heeft.
