ACHTERLICHT

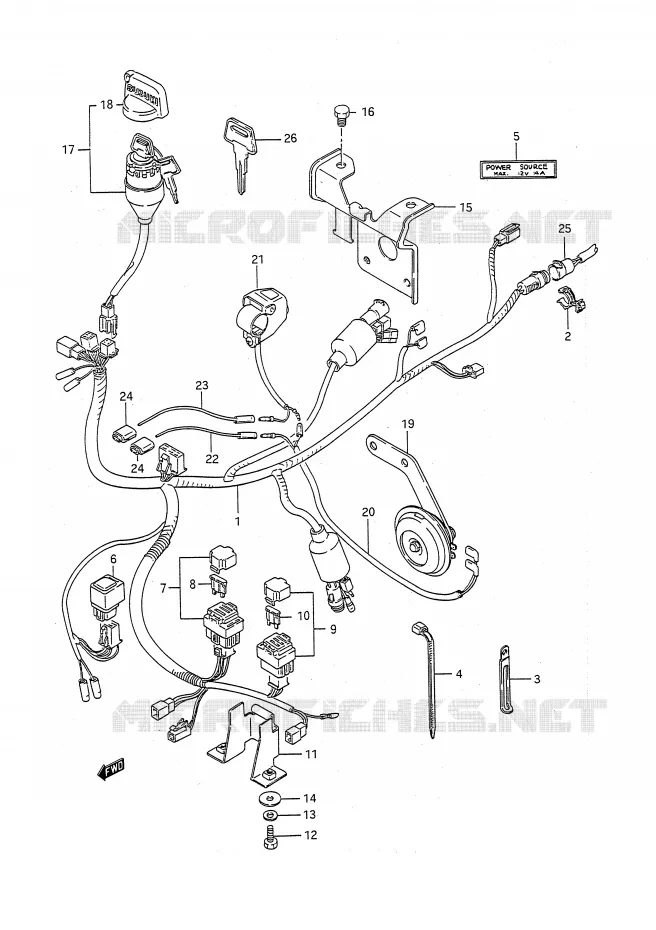

BEDRADING VOOR SUZUKI KINGQUAD 300 1991

EEN BACK-UP LAMP (OPTIONNEL)

BEDRADING voor Suzuki KINGQUAD 300 1991

(1)  36610-39D50-000
HARNESS, WIRING
(1)  36610-39D90-000
HARNESS, WIRING
(1)  36610-39DC0-000
HARNESS, WIRING
1A
(1A)  32800-16A00-000
RECTIFIER ASSY
RECTIFIER

(2)  09403-16307-000
CLAMP

(3)  09404-06039-000
CLAMP
CLAMP (L:70)

(4)  09407-25401-000
CLAMP
CLAMP (L:235)
(4)  09407-14403-000
CLAMP, L:125
CLAMP
(4)  09407-18402-000
CLAMP,L:165
CLAMP, BREATHER TUBE (L:165)

(5)  38852-19B10-000
LABEL, POWER SOURCE
(5)  38852-19B20-000
LABEL, POWER SOURCE

(6)  38730-19B00-000
RELAY,NEUTRAL STARTER
RELAY, NEUTRAL START

(7)  36740-24B01-000
MAIN FUSE ASSY
BOX ASSY, MAIN FUSE

(8)  09481-20101-000
FUSE (20A)

(9)  36740-04701-000
FUSE BOX ASSY
FUSE CASE ASSY

(10)  09481-15101-000
FUSE (15A)

(11)  47410-19B00-000
HOLDER, ELECTRIC FRONT

(12)  01500-0616A-000
BOLT
BOLT, CENTER
(12)  09118-06103-000
BOLT

(13)  08321-0106A-000
LOCK WASHER
.WASHERLOCK6.1X12X1.2

(14)  09160-06134-000
WASHER

(15)  47410-19B10-000
HOLDER, ELECTRIC REAR

(16)  01570-06127-000
BOLT
BOLT,REAR
(16)  01570-0616A-000
BOLT

(17)  37110-19B02-000
IGNITION SWITCH
SWITCH ASSY, IGNITION

(18)  37142-19B01-000
MASCOT KEY

(19)  38500-09F00-000
38500-09F00-000
HORN ASSY

(20)  36852-19B00-000
LEAD WIRE, HORN

(21)  37830-27H00-000
SWITCH ASSY, HORN

(22)  36851-19B00-000
LEAD WIRE, SWITCH (ORANGE)

(23)  36851-19B10-000
LEAD WIRE, SWITCH

(24)  36859-36590-000
CONNECTOR,FAN READ
CONNECTOR

(24)  36859-36590-000
CONNECTOR,FAN READ
CONNECTOR

(25)  39602-18A00-000
POWER SOURCE PLUG
PLUG ASSY, POWER SOURCE

(26)  37146-19B00-000
BLANK KEY C
KEY, BLANK TYPE C
(26)  37146-19B10-000
BLANK KEY D
KEY, BLANK TYPE D
Onderdeelnummer Produkt Stukprijs Incl. BTW Aantal
# 1

36610-39D50-000
3661039D50000

3661039D50000
HARNESS, WIRING
# 1A

32800-16A00-000
3280016A00000

3280016A00000
RECTIFIER ASSY
RECTIFIER
# 1

36610-39D90-000
3661039D90000

3661039D90000
HARNESS, WIRING
Niet beschikbaar
# 1

36610-39DC0-000
3661039DC0000

3661039DC0000
HARNESS, WIRING
Niet beschikbaar
# 2

09403-16307-000
0940316307000

0940316307000
CLAMP
# 3

09404-06413-000

09404-06039-000
 0940406413000
CLAMP
CLAMP (L:70)
# 4

09407-14403-000
0940714403000

0940714403000
CLAMP, L:125
CLAMP
# 4

09407-18403-000

09407-18402-000
 0940718403000
CLAMP, L:165
CLAMP, BREATHER TUBE (L:165)
# 4

09407-25401-000
0940725401000

0940725401000
CLAMP
CLAMP (L:235)
# 5

38852-19B10-000
3885219B10000

3885219B10000
LABEL, POWER SOURCE
Niet beschikbaar
# 5

38852-19B20-000
3885219B20000

3885219B20000
LABEL, POWER SOURCE
Niet beschikbaar
# 6

38730-19B00-000
3873019B00000

3873019B00000
RELAY, NEUTRAL STARTER
RELAY, NEUTRAL START
# 7

36740-09301-000

36740-24B01-000
 3674009301000
MAIN FUSE ASSY
BOX ASSY, MAIN FUSE
# 8

09481-20101-000
0948120101000

0948120101000
FUSE (20A)
# 9

36740-04701-000
3674004701000

3674004701000
FUSE BOX ASSY
FUSE CASE ASSY
# 10

09481-15101-000
0948115101000

0948115101000
FUSE (15A)
# 11

47410-19B00-000
4741019B00000

4741019B00000
HOLDER, ELECTRIC FRONT
Niet beschikbaar
# 12

01107-06166-000

01500-0616A-000
 0110706166000
BOLT
BOLT, CENTER
# 12

09118-06103-000
0911806103000

0911806103000
BOLT
Niet beschikbaar
# 13

08321-21066-000

0832121066000
LOCK WASHER
.WASHERLOCK6.1X12X1.2
Niet beschikbaar
# 14

09160-06004-000

09160-06134-000
 0916006004000
WASHER
# 15

47410-19B10-000
4741019B10000

4741019B10000
HOLDER, ELECTRIC REAR
Niet beschikbaar
# 16

01137-06128-000

01570-06127-000
 0113706128000
BOLT
BOLT, REAR
# 16

01570-06163-000

01570-0616A-000
 0157006163000
BOLT
# 17

37110-19B02-000
3711019B02000

3711019B02000
IGNITION SWITCH
SWITCH ASSY, IGNITION
# 18

37142-19B00-000

37142-19B01-000
 3714219B00000
MASCOT KEY
# 19

38500-19B01-000

3850019B01000
38500-09F00-000
HORN ASSY
Niet beschikbaar
# 20

36852-19B00-000
3685219B00000

3685219B00000
LEAD WIRE, HORN
Niet beschikbaar
# 21

37830-18A00-000

37830-27H00-000
 3783018A00000
SWITCH ASSY, HORN
# 22

36851-19B00-000
3685119B00000

3685119B00000
LEAD WIRE, SWITCH (ORANGE)
Niet beschikbaar
# 23

36851-19B10-000
3685119B10000

3685119B10000
LEAD WIRE, SWITCH
Niet beschikbaar
# 24

36859-36590-000
3685936590000

3685936590000
CONNECTOR, FAN READ
CONNECTOR
# 25

39602-18A00-000
3960218A00000

3960218A00000
POWER SOURCE PLUG
PLUG ASSY, POWER SOURCE
# 26

37146-19B00-000
3714619B00000

3714619B00000
BLANK KEY C
KEY, BLANK TYPE C
# 26

37146-19B10-000
3714619B10000

3714619B10000
BLANK KEY D
KEY, BLANK TYPE D
