FRONT FENDER (MODELE M / N / P / R) VOOR SUZUKI KINGQUAD 300 1993

FRONT FENDER (MODELE S)

FRONT FENDER (MODELE M/N/P/R) voor Suzuki KINGQUAD 300 1993
1
(1)  53111-19B10-0VT
FENDER, FRONT (BLUE)
(1)  53111-19B10-25G
FENDER, FRONT (ORANGE)
2
(2)  53118-19B00-000
CENTER FENDER
FENDER, CENTER
3
(3)  68155-19B10-0ZP
TAPE, FENDER RH
(3)  68155-19B10-1AN
TAPE, FENDER RH
4
(4)  68156-19B10-0ZP
TAPE, FENDER LH
(4)  68156-19B10-1AN
TAPE, FENDER LH
5
(5)  68155-19B20-1KS
TAPE, FENDER RH
(5)  68155-19B20-1TG
TAPE, FENDER RH
(5)  68155-19B20-1TL
TAPE, FENDER RH
(5)  68156-19B20-1KS
TAPE, FENDER LH
(5)  68156-19B20-1TG
TAPE, FENDER LH
(5)  68156-19B20-1TL
TAPE, FENDER LH
6
(6)  68151-19B60-L43
EMBLEM, 300
7
(7)  53210-19B00-000
BRACE, FENDER RH
8
(8)  53240-19B00-000
BRACE, FENDER LH
9
(9)  01550-0816B-000
BOLT
BOLT, BRACE FRONT
10
(10)  01500-06207-000
BOLT
BOLT, FENDER CENTER (L:20)
(10)  09118-06019-000
BOLT, FENDER CENTER & REAR
11
(11)  53141-19A00-000
NUT
12
(12)  09136-06017-000
SCREW,6X16
SCREW, FENDER CENTER
13
(13)  09308-25005-000
GROMMET
GROMMET, FRONT FENDER
14
(14)  09320-11008-000
CUSHION
CUSHION, FRONT FENDER FRONT
15
(15)  09116-06025-000
BOLT,6X25
BOLT, FRONT FENDER FRONT
16
(16)  09180-06120-000
SPACER 6.5X11.5X12
SPACER
17
(17)  53141-19A00-000
NUT
18
(18)  02142-0616A-000
SCREW
SCREW, FRONT FENDER SIDE
19
(19)  09169-06026-000
WASHER,LOCK
WASHER
(19)  09169-06016-000
WASHER,LOCK
WASHER
20
(20)  09159-06078-000
NUT,ROOF RAIL
NUT
21
(21)  53311-19B10-000
MUD FLAP.FRONT FENDER.R
MUD FLAP, FENDER RH
22
(22)  53312-19B10-000
MUD FLAP.FRONT FENDER.L
MUD FLAP, FENDER LH
23
(23)  09139-05038-000
SCREW
24
(24)  09160-05046-000
WASHER
WASHER, LOWER
25
(25)  09159-05043-000
NUT
26
(26)  02142-0612B-000
SCREW
SCREW, INNER
27
(27)  09169-06010-000
WASHER,LOCK
WASHER, INNER
28
(28)  53310-19B20-000
GUARD, MUFFLER FRONT
(28)  53310-19B30-000
GUARD, MUFFLER FRONT
(28)  53310-19B31-000
GUARD, MUFFLER FRONT
29
(29)  53331-19B00-000
G.LAMAS FRENTE
MUD GUARD, FENDER FRONT RH
30
(30)  53332-19B00-000
MUD GUARD.FRONT FENDER.FR.L
MUD GUARD, FENDER FRONT LH
31
(31)  09136-05038-000
SCREW
32
(32)  09160-05046-000
WASHER
WASHER, LOWER
33
(33)  09159-05043-000
NUT
34
(34)  09139-05037-000
SCREW,5X18
SCREW
35
(35)  09160-05046-000
WASHER
WASHER, LOWER
36
(36)  09160-06109-000
WASHER 6.5X18X1.6
WASHER, UPPER
37
(37)  09159-05043-000
NUT
38
(38)  53511-19B00-000
MUD FLAP, INNER REAR RH
39
(39)  53521-19B00-000
MUD FLAP, INNER REAR LH
40
(40)  02142-1612B-000
SCREW
SCREW (6X12)
(40)  02142-0612B-000
SCREW
41
(41)  09169-06010-000
WASHER,LOCK
WASHER, INNER
42
(42)  53411-19B01-000
MUD FLAP,FRONT FENDER,INNER,R
MUD FLAP, INNER RH
43
(43)  53421-19B01-000
MUD FLAP,FRONT FENDER,INNER,L
MUD FLAP, INNER LH
44
(44)  09139-05037-000
SCREW,5X18
SCREW
45
(45)  09229-03023-000
RIVET
46
(46)  09160-03008-000
WASHER
47
(47)  63192-14D00-000
CUSHION,RR FENDER &
CUSHION, MUD FLAP LH
48
(48)  68155-19B40-1WD
EMBLEM, FRONT FENDER RH
(48)  68155-19B40-C2K
EMBLEM, FRONT FENDER RH
(48)  68156-19B40-1WD
EMBLEM, FRONT FENDER LH
(48)  68156-19B40-C2K
EMBLEM, FRONT FENDER LH
Onderdeelnummer Produkt Stukprijs Incl. BTW Aantal
# 1

53111-19B10-0VT
5311119B100VT

5311119B100VT
FENDER, FRONT (BLUE)
Niet beschikbaar
# 1

53111-19B10-25G
5311119B1025G

5311119B1025G
FENDER, FRONT (ORANGE)
Niet beschikbaar
# 2

53118-19B00-000
5311819B00000

5311819B00000
CENTER FENDER
FENDER, CENTER
# 3

68155-19B10-0ZP
6815519B100ZP

6815519B100ZP
TAPE, FENDER RH
Niet beschikbaar
# 3

68155-19B10-1AN
6815519B101AN

6815519B101AN
TAPE, FENDER RH
Niet beschikbaar
# 4

68156-19B10-0ZP
6815619B100ZP

6815619B100ZP
TAPE, FENDER LH
Niet beschikbaar
# 4

68156-19B10-1AN
6815619B101AN

6815619B101AN
TAPE, FENDER LH
Niet beschikbaar
# 5

68155-19B20-1KS
6815519B201KS

6815519B201KS
TAPE, FENDER RH
Niet beschikbaar
# 5

68155-19B20-1TG
6815519B201TG

6815519B201TG
TAPE, FENDER RH
Niet beschikbaar
# 5

68155-19B20-1TL
6815519B201TL

6815519B201TL
TAPE, FENDER RH
Niet beschikbaar
# 5

68156-19B20-1KS
6815619B201KS

6815619B201KS
TAPE, FENDER LH
Niet beschikbaar
# 5

68156-19B20-1TG
6815619B201TG

6815619B201TG
TAPE, FENDER LH
Niet beschikbaar
# 5

68156-19B20-1TL
6815619B201TL

6815619B201TL
TAPE, FENDER LH
Niet beschikbaar
# 6

68151-19B60-L43
6815119B60L43

6815119B60L43
EMBLEM, 300
Niet beschikbaar
# 7

53210-19B00-000
5321019B00000

5321019B00000
BRACE, FENDER RH
Niet beschikbaar
# 8

53240-19B00-000
5324019B00000

5324019B00000
BRACE, FENDER LH
Niet beschikbaar
# 9

01517-08165-000

01550-0816B-000
 0151708165000
BOLT
BOLT, BRACE FRONT
# 10

09118-06016-000

01500-06207-000
 0911806016000
BOLT
BOLT, FENDER CENTER (L:20)
# 10

09118-06019-000
0911806019000

0911806019000
BOLT, FENDER CENTER & REAR
Niet beschikbaar

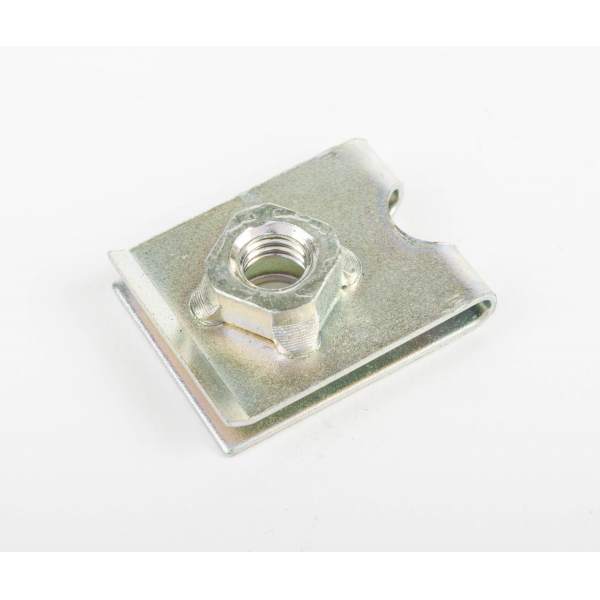

# 11

53141-19A00-000
5314119A00000

5314119A00000
NUT
# 12

09136-06062-000

09136-06017-000
 0913606062000
SCREW, 6X16
SCREW, FENDER CENTER
# 13

09308-25003-000

09308-25005-000
 0930825003000
GROMMET
GROMMET, FRONT FENDER
# 14

09320-11015-000

09320-11008-000
 0932011015000
CUSHION
CUSHION, FRONT FENDER FRONT
# 15

09116-06025-000
0911606025000

0911606025000
BOLT, 6X25
BOLT, FRONT FENDER FRONT
# 16

09180-06120-000
0918006120000

0918006120000
SPACER 6.5X11.5X12
SPACER
# 17

53141-19A00-000
5314119A00000

5314119A00000
NUT
# 18

02142-06163-000

02142-0616A-000
 0214206163000
SCREW
SCREW, FRONT FENDER SIDE
# 19

09169-06016-000
0916906016000

0916906016000
WASHER, LOCK
WASHER
# 19

09169-06026-000
0916906026000

0916906026000
WASHER, LOCK
WASHER
# 20

09159-06055-000

09159-06078-000
 0915906055000
NUT, ROOF RAIL
NUT
# 21

53311-19B10-000
5331119B10000

5331119B10000
MUD FLAP.FRONT FENDER.R
MUD FLAP, FENDER RH
Niet beschikbaar
# 22

53312-19B10-000
5331219B10000

5331219B10000
MUD FLAP.FRONT FENDER.L
MUD FLAP, FENDER LH
Niet beschikbaar
# 23

09139-05038-000
0913905038000

0913905038000
SCREW
# 24

09160-05039-000

09160-05046-000
 0916005039000
WASHER
WASHER, LOWER
# 25

09159-05026-000

09159-05043-000
 0915905026000
NUT
# 26

02142-06123-000

02142-0612B-000
 0214206123000
SCREW
SCREW, INNER
# 27

09169-06025-000

09169-06010-000
 0916906025000
WASHER, LOCK
WASHER, INNER
# 28

53310-19B20-000
5331019B20000

5331019B20000
GUARD, MUFFLER FRONT
Niet beschikbaar
# 28

53310-19B30-000
5331019B30000

5331019B30000
GUARD, MUFFLER FRONT
Niet beschikbaar
# 28

53310-19B31-000
5331019B31000

5331019B31000
GUARD, MUFFLER FRONT
Niet beschikbaar
# 29

53331-19B00-000
5333119B00000

5333119B00000
G.LAMAS FRENTE
MUD GUARD, FENDER FRONT RH
# 30

53332-19B00-000
5333219B00000

5333219B00000
MUD GUARD.FRONT FENDER.FR.L
MUD GUARD, FENDER FRONT LH
Niet beschikbaar
# 31

09136-05038-000
0913605038000

0913605038000
SCREW
# 32

09160-05039-000

09160-05046-000
 0916005039000
WASHER
WASHER, LOWER
# 33

09159-05026-000

09159-05043-000
 0915905026000
NUT
# 34

09139-05037-000
0913905037000

0913905037000
SCREW, 5X18
SCREW
# 35

09160-05039-000

09160-05046-000
 0916005039000
WASHER
WASHER, LOWER
# 36

09160-07011-000

09160-06109-000
 0916007011000
WASHER 6.5X18X1.6
WASHER, UPPER
# 37

09159-05026-000

09159-05043-000
 0915905026000
NUT
# 38

53511-19B00-000
5351119B00000

5351119B00000
MUD FLAP, INNER REAR RH
Niet beschikbaar
# 39

53521-19B00-000
5352119B00000

5352119B00000
MUD FLAP, INNER REAR LH
Niet beschikbaar
# 40

02142-06123-000

02142-0612B-000
 0214206123000
SCREW
# 40

02142-16125-000

02142-1612B-000
 0214216125000
SCREW
SCREW (6X12)
# 41

09169-06025-000

09169-06010-000
 0916906025000
WASHER, LOCK
WASHER, INNER
# 42

53411-19B01-000
5341119B01000

5341119B01000
MUD FLAP, FRONT FENDER, INNER, R
MUD FLAP, INNER RH
Niet beschikbaar
# 43

53421-19B01-000
5342119B01000

5342119B01000
MUD FLAP, FRONT FENDER, INNER, L
MUD FLAP, INNER LH
Niet beschikbaar
# 44

09139-05037-000
0913905037000

0913905037000
SCREW, 5X18
SCREW
# 45

09229-03023-000
0922903023000

0922903023000
RIVET
Niet beschikbaar
# 46

09160-03008-000
0916003008000

0916003008000
WASHER
Niet beschikbaar
# 47

63192-14D00-000
6319214D00000

6319214D00000
CUSHION, RR FENDER &
CUSHION, MUD FLAP LH
Niet beschikbaar
# 48

68155-19B40-1WD
6815519B401WD

6815519B401WD
EMBLEM, FRONT FENDER RH
Niet beschikbaar
# 48

68155-19B40-C2K
6815519B40C2K

6815519B40C2K
EMBLEM, FRONT FENDER RH
Niet beschikbaar
# 48

68156-19B40-1WD
6815619B401WD

6815619B401WD
EMBLEM, FRONT FENDER LH
Niet beschikbaar
# 48

68156-19B40-C2K
6815619B40C2K

6815619B40C2K
EMBLEM, FRONT FENDER LH
Niet beschikbaar
Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Suzuki. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Selecteer het gewenste onderdeelnummer in het diagram of raadpleeg de lijst hierboven om de informatie en prijzen met betrekking tot de verschillende onderdelen te vinden.
Zorg ervoor dat u de vereiste hoeveelheid bestelt wanneer u een onderdeel aan uw winkelwagentje toevoegt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Vind op deze pagina alle originele onderdelen met betrekking tot de FRONT FENDER (MODELE M/N/P/R) van uw Suzuki van KINGQUAD. Laat het ons weten als u vragen heeft.

Originele onderdelen voor Suzuki 300 KINGQUAD 1993
