HANDGRIPS - LEVERS (MODELE X / Y / K1) REFER TO FIG.40A(G-7) FOR MODEL K2/K4

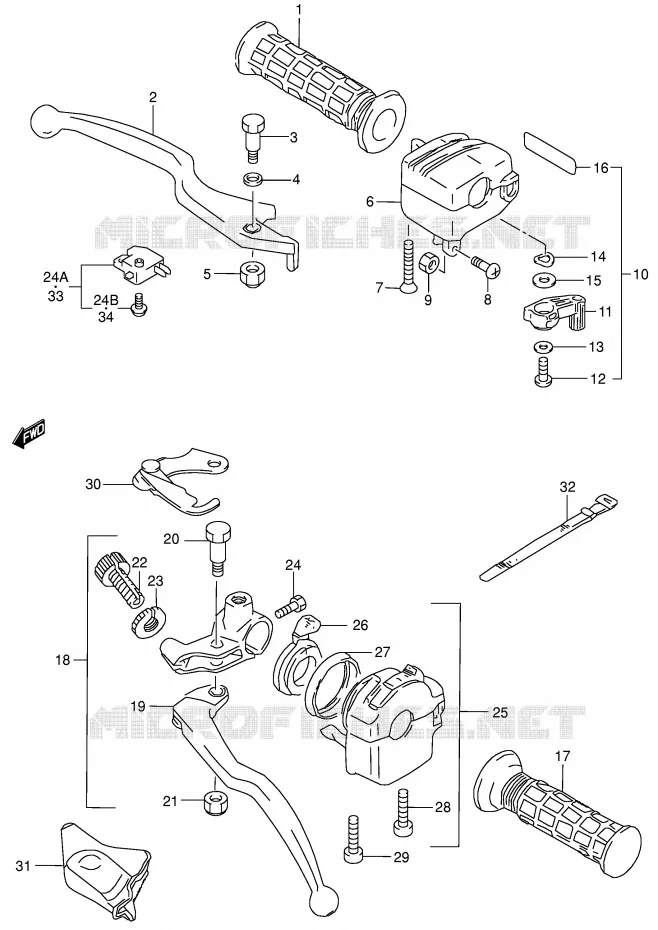

HANDGRIPS - LEVERS (MODELE K2 / K4) VOOR SUZUKI KINGQUAD 300 2004

STUURKOLOM

(1) 57211-19A04-291

GRIP
GRIP (BLACK)

(2) 57421-39D10-000

LEVER,FRONT BRAKE
LEVER, BRAKE

(3) 09111-06075-000

BOLT

(4) 57349-38F00-000

SPACER

(5) 57433-09F00-000

NUT,LEVER PIVOT
NUT

(6) 57100-39DB0-000

THROTTLE CASE ASSY
CASE ASSY, THROTTLE

(7) 02132-05307-000

SCREW 5X30
SCREW

(8) 09125-05066-000

SCREW

(9) 09140-05006-000

NUT

(10) 57300-19820-000

THROTTLE POS LEV SET
LEVER SET, THROTTLE POSITION

(11) 57155-18B10-000

LEVER, STOP

(12) 02112-0512A-000

SCREW

(13) 08322-0105B-000

WASHER

(14) 57156-24300-000

WASHER

(15) 09160-08003-000

WASHER

(16) 68628-19B00-000

LABEL

(17) 57211-19A04-291

GRIP
GRIP (BLACK)

(18) 57500-09F00-000

57500-09F00-000
LEVER ASSY, REAR BRAKE

(19) 57620-09841-000

LEVER SET,CLUTCH
LEVER SET

(20) 57431-09F00-000

BOLT,PIVOT
BOLT

(21) 08319-2106A-000

NUT

(22) 57441-08C01-000

ADJUSTER,WIRE
ADJUSTER

(23) 57442-08C01-000

NUT,LOCK
NUT

(24) 01547-0620B-000

BOLT

24A

(24A) 57460-14J02-000

SWITCH ASSY,STOP
SWITCH, STOP

24B

(24B) 57465-17C00-000

SCREW

(25) 37400-19B12-000

SWITCH ASSY,HANDLE,L
SWITCH ASSY, LH

(26) 37571-19B01-000

CHOKE LEVER
LEVER, CHOKE

(27) 37576-19B01-000

CHOKE COVER
COVER, CHOKE

(28) 02112-05407-000

SCREW

(29) 02112-05457-000

SCREW

(30) 57790-09F00-000

STOPPER, BRAKE

(31) 57541-09F00-000

DUST COVER, BRAKE

(32) 09407-12402-000

CLAMP
BAND

(33) 57460-14J02-000

SWITCH ASSY, STOP

(34) 57465-17C00-000

SCREW

	Onderdeelnummer	Produkt	Aantal
# 1	57211-19A03-291 57211-19A04-291 5721119A03291	GRIP GRIP (BLACK)	20,70 €
# 2	57421-39D10-000 5742139D10000 5742139D10000	LEVER, FRONT BRAKE LEVER, BRAKE	30,31 €
# 3	09111-06075-000 0911106075000 0911106075000	BOLT	6,52 €
# 4	57349-38F00-000 5734938F00000 5734938F00000	SPACER	Niet beschikbaar	0,00 €
# 5	57433-09F00-000 5743309F00000 5743309F00000	NUT, LEVER PIVOT NUT	4,90 €
# 6	57100-39DB0-000 5710039DB0000 5710039DB0000	THROTTLE CASE ASSY CASE ASSY, THROTTLE	83,21 €
# 7	02132-05307-000 0213205307000 0213205307000	SCREW 5X30 SCREW	1,17 €
# 8	09125-05066-000 0912505066000 0912505066000	SCREW	1,84 €
# 9	09140-05006-000 0914005006000 0914005006000	NUT	2,55 €
# 10	57300-19820-000 5730019820000 5730019820000	THROTTLE POS LEV SET LEVER SET, THROTTLE POSITION	Niet beschikbaar	0,00 €
# 11	57155-18B10-000 5715518B10000 5715518B10000	LEVER, STOP	Niet beschikbaar	0,00 €
# 12	02112-05123-000 0211205123000	SCREW	Niet beschikbaar	0,00 €
# 13	08322-01053-000 08322-0105B-000 0832201053000	WASHER	3,06 €
# 14	57156-24300-000 5715624300000 5715624300000	WASHER	Niet beschikbaar	0,00 €
# 15	09160-08003-000 0916008003000 0916008003000	WASHER	2,09 €
# 16	68628-19B00-000 6862819B00000 6862819B00000	LABEL	Niet beschikbaar	0,00 €
# 17	57211-19A03-291 57211-19A04-291 5721119A03291	GRIP GRIP (BLACK)	20,70 €
# 18	57500-09F00-000 5750009F00000 5750009F00000	57500-09F00-000 LEVER ASSY, REAR BRAKE	Niet beschikbaar	0,00 €
# 19	57620-09840-000 57620-09841-000 5762009840000	LEVER SET, CLUTCH LEVER SET	41,89 €
# 20	57431-09F00-000 5743109F00000 5743109F00000	BOLT, PIVOT BOLT	10,47 €
# 21	08319-21063-000 08319-2106A-000 0831921063000	NUT	2,09 €
# 22	57441-08C00-000 57441-08C01-000 5744108C00000	ADJUSTER, WIRE ADJUSTER	11,05 €
# 23	57442-08C00-000 57442-08C01-000 5744208C00000	NUT, LOCK NUT	11,49 €
# 24	01547-06203-000 01547-0620B-000 0154706203000	BOLT	3,22 €
# 24A	57460-17C01-000 57460-14J02-000 5746017C01000	SWITCH ASSY, STOP SWITCH, STOP	30,68 €
# 24B	57465-17C00-000 5746517C00000 5746517C00000	SCREW	2,62 €
# 25	37400-19B11-000 3740019B11000	SWITCH ASSY, HANDLE, L SWITCH ASSY, LH	Niet beschikbaar	0,00 €
# 26	37571-19B01-000 3757119B01000 3757119B01000	CHOKE LEVER LEVER, CHOKE	13,24 €
# 27	37576-19B01-000 3757619B01000 3757619B01000	CHOKE COVER COVER, CHOKE	8,45 €
# 28	02112-05407-000 0211205407000 0211205407000	SCREW	1,91 €
# 29	02112-05457-000 0211205457000 0211205457000	SCREW	2,11 €
# 30	57790-09F00-000 5779009F00000 5779009F00000	STOPPER, BRAKE	Niet beschikbaar	0,00 €
# 31	57541-09F00-000 5754109F00000 5754109F00000	DUST COVER, BRAKE	Niet beschikbaar	0,00 €
# 32	09407-12402-000 0940712402000 0940712402000	CLAMP BAND	3,90 €
# 33	57460-17C00-000 57460-14J02-000 5746017C00000	SWITCH ASSY, STOP	30,68 €
# 34	57465-17C00-000 5746517C00000 5746517C00000	SCREW	2,62 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Suzuki. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Selecteer het gewenste onderdeelnummer in het diagram of raadpleeg de lijst hierboven om de informatie en prijzen met betrekking tot de verschillende onderdelen te vinden.
Zorg ervoor dat u de vereiste hoeveelheid bestelt wanneer u een onderdeel aan uw winkelwagentje toevoegt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Vind op deze pagina alle originele onderdelen met betrekking tot de HANDGRIPS - LEVERS (MODELE K2/K4) van uw Suzuki van KINGQUAD. Laat het ons weten als u vragen heeft.
