FRAME (MODELE L) VOOR SUZUKI DR 350 1994

FRAME (MODELE M / N / P) REFER TO FIG.26B (F-5) FOR MODEL R

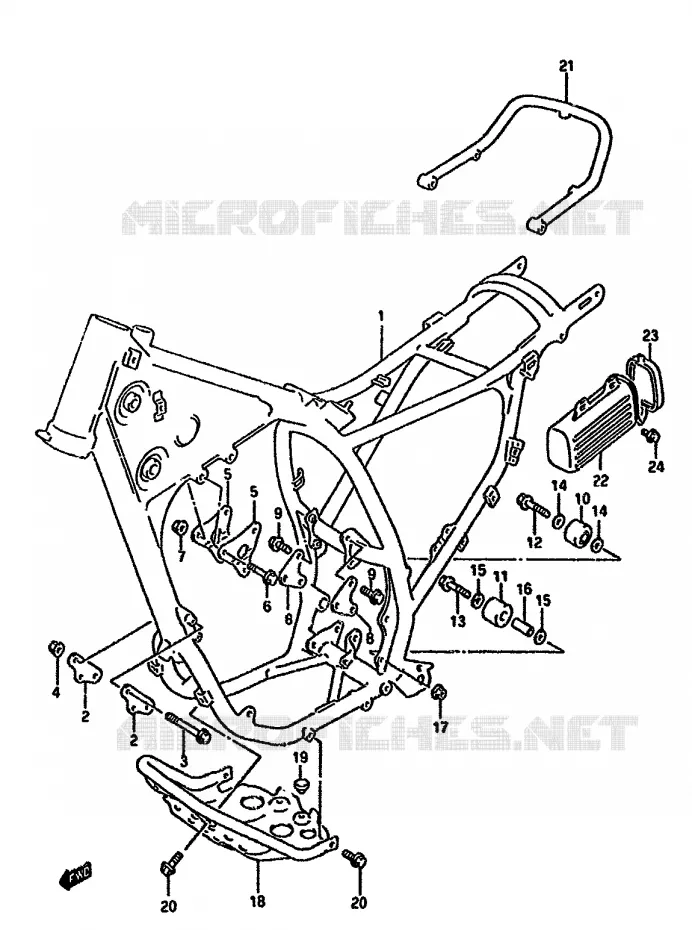

FRAME (MODELE L) voor Suzuki DR 350 1994
1
(1)  41100-14D71-0NF
41100-14D71-0NF
DISCONTINUED
(1)  41100-14D72-019
FRAME
FRAME (YELLOW)
(1)  41100-14D40-0NF
FRAME (BLUE)
(1)  41100-14D40-0RP
FRAME (YELLOW)
(1)  41100-14D71-0NF
41100-14D71-0NF
FRAME (BLUE)
(1)  41100-14D72-019
FRAME
FRAME (YELLOW)
2
(2)  41911-14D01-000
PLATE
PLATE,FRONT
3
(3)  09103-08294-000
BOLT,8X85
BOLT
4
(4)  08319-31087-000
NUT
5
(5)  41991-14D01-000
PLATE
PLATE,UPPER
6
(6)  09103-08569-000
BOLT,8X70
BOLT
7
(7)  08319-31087-000
NUT
8
(8)  41971-14D01-000
PLATE
PLATE,LOWER
9
(9)  09103-08570-000
BOLT VZR1800/K6
BOLT
10
(10)  43910-27C11-000
ROLLER
ROLLER, CHAIN CONTROL
11
(11)  43911-01B10-000
CHAIN CONTROL ROLLER
ROLLER,CHAIN LOWER
12
(12)  09103-08178-000
BOLT 8X38
BOLT,UPPER
13
(13)  01550-08457-000
BOLT
BOLT, FOOTREST
14
(14)  09160-08074-000
WASHER 8.5X13X1.6
WASHER,UPPER
15
(15)  09160-08130-000
WASHER
WASHER (8.2X24X1.6)
16
(16)  09180-08206-000
SPACER
SPACER, CHAIN ROLLER
17
(17)  08313-20087-000
NUT
NUT, LOWER
18
(18)  42510-14D10-13L
PROTECTOR COMP,ENGIN
DISCONTINUED
19
(19)  09321-10026-000
CUSHION
20
(20)  01550-08127-000
BOLT
PLUG, OIL GALLERY
21
(21)  01580-08167-000
BOLT
GRIP,REAR (BLUE)
(21)  KIT1361
KIT1361
GRIP,REAR YELLOW)
(21)  43980-14D41-0NF
GRIP,REAR (BLUE)
(21)  43980-14D41-0RP
GRIP,REAR (YELLOW)
22
(22)  47431-14D00-000
HOLDER,TOOL
23
(23)  47432-14D01-000
CAP,TOOL HOLDER
CAP
24
(24)  09116-06165-000
BOLT
BOLT (M6X16)
Onderdeelnummer Produkt Stukprijs Incl. BTW Aantal
# 1

41100-14D20-0NF

4110014D200NF
41100-14D71-0NF
DISCONTINUED
Niet beschikbaar
# 1

41100-14D20-0RP

4110014D200RP
FRAME
FRAME (YELLOW)
Niet beschikbaar
# 1

41100-14D40-0NF
4110014D400NF

4110014D400NF
FRAME (BLUE)
Niet beschikbaar
# 1

41100-14D40-0RP
4110014D400RP

4110014D400RP
FRAME (YELLOW)
Niet beschikbaar
# 1

41100-14D60-0NF

4110014D600NF
41100-14D71-0NF
FRAME (BLUE)
Niet beschikbaar
# 1

41100-14D60-0RP

4110014D600RP
FRAME
FRAME (YELLOW)
Niet beschikbaar
# 2

41911-14D01-000
4191114D01000

4191114D01000
PLATE
PLATE, FRONT
Niet beschikbaar
# 3

09103-08294-000
0910308294000

0910308294000
BOLT, 8X85
BOLT
Niet beschikbaar
# 4

08319-31087-000
0831931087000

0831931087000
NUT
# 5

41991-14D01-000
4199114D01000

4199114D01000
PLATE
PLATE, UPPER
Niet beschikbaar
# 6

09103-08293-000

09103-08569-000
 0910308293000
BOLT, 8X70
BOLT
# 7

08319-31087-000
0831931087000

0831931087000
NUT
# 8

41971-14D01-000
4197114D01000

4197114D01000
PLATE
PLATE, LOWER
Niet beschikbaar
# 9

09103-08283-000

09103-08570-000
 0910308283000
BOLT VZR1800/K6
BOLT
# 10

43910-27C10-000

43910-27C11-000
 4391027C10000
ROLLER
ROLLER, CHAIN CONTROL
# 11

43911-01B10-000
4391101B10000

4391101B10000
CHAIN CONTROL ROLLER
ROLLER, CHAIN LOWER
# 12

09103-08178-000
0910308178000

0910308178000
BOLT 8X38
BOLT, UPPER
# 13

01517-08457-000

01550-08457-000
 0151708457000
BOLT
BOLT, FOOTREST
# 14

09160-08074-000
0916008074000

0916008074000
WASHER 8.5X13X1.6
WASHER, UPPER
# 15

09160-08021-000

09160-08130-000
 0916008021000
WASHER
WASHER (8.2X24X1.6)
# 16

09180-08136-000

09180-08206-000
 0918008136000
SPACER
SPACER, CHAIN ROLLER
# 17

08313-21087-000

08313-20087-000
 0831321087000
NUT
NUT, LOWER
# 18

42510-14D01-13L

42510-14D10-13L
 4251014D0113L
PROTECTOR COMP, ENGIN
DISCONTINUED
# 19

09321-10026-000
0932110026000

0932110026000
CUSHION
Niet beschikbaar
# 20

01517-08128-000

01550-08127-000
 0151708128000
BOLT
PLUG, OIL GALLERY
# 21

43980-14D11-0NF

01580-08167-000
 4398014D110NF
BOLT
GRIP, REAR (BLUE)
# 21

43980-14D11-0RP

4398014D110RP
KIT1361
GRIP, REAR YELLOW)
Niet beschikbaar
# 21

43980-14D41-0NF
4398014D410NF

4398014D410NF
GRIP, REAR (BLUE)
Niet beschikbaar
# 21

43980-14D41-0RP
4398014D410RP

4398014D410RP
GRIP, REAR (YELLOW)
Niet beschikbaar
# 22

47431-14D00-000
4743114D00000

4743114D00000
HOLDER, TOOL
# 23

47432-14D00-000

47432-14D01-000
 4743214D00000
CAP, TOOL HOLDER
CAP
# 24

09116-06085-000

09116-06165-000
 0911606085000
BOLT
BOLT (M6X16)
Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Suzuki. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Selecteer het gewenste onderdeelnummer in het diagram of raadpleeg de lijst hierboven om de informatie en prijzen met betrekking tot de verschillende onderdelen te vinden.
Zorg ervoor dat u de vereiste hoeveelheid bestelt wanneer u een onderdeel aan uw winkelwagentje toevoegt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Vind op deze pagina alle originele onderdelen met betrekking tot de FRAME (MODELE L) van uw Suzuki van DR. Laat het ons weten als u vragen heeft.

Originele onderdelen voor Suzuki 350 DR 1994
