KOPLAMP (MODELE R) REFER TO FIG.25A(E-7) FOR MODEL S

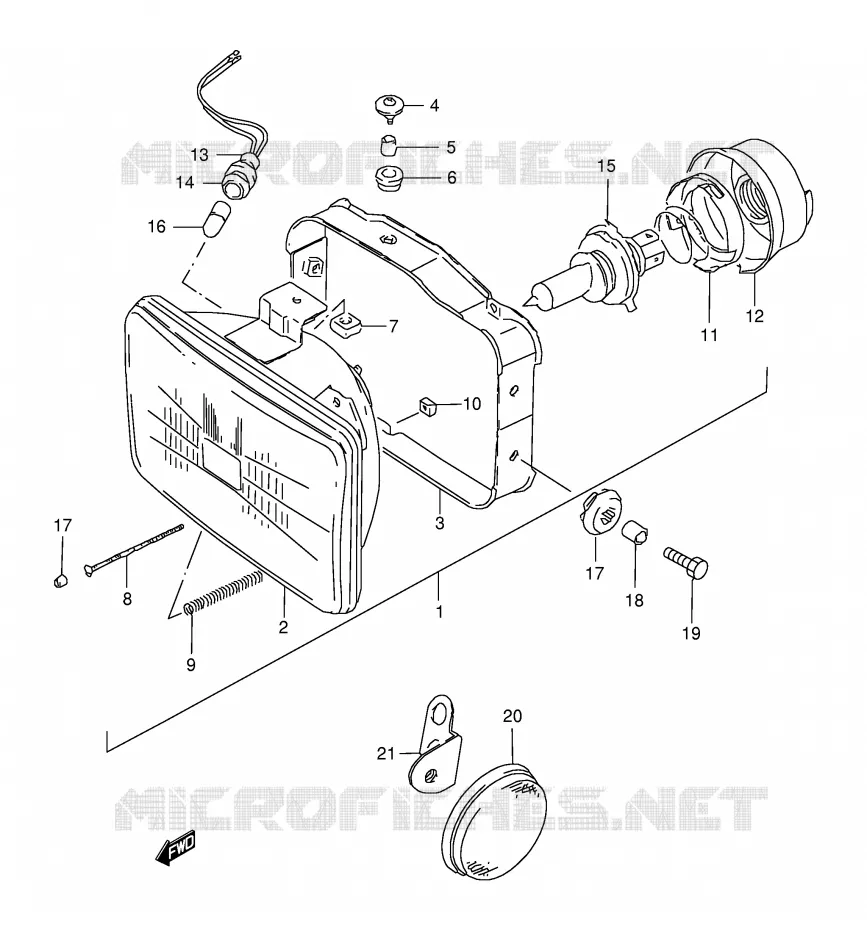

KOPLAMP (MODELE S) VOOR SUZUKI DR 350 1999

KOPLAMP (MODELE T / V / W / X)

(1) 35100-14A51-999

HEADLAMP ASSY

(1) 35100-14A31-999

HEADLAMP ASSY

(1) 35100-42A50-999

HEADLAMP ASSY

(2) 35121-14A51-000

LAMP UNIT

(2) 35121-14A31-000

35121-14A31-000
LAMP UNIT

(3) 35141-14A00-000

HOUSING
RING, MOUNTING

(4) 35136-38A00-000

SCREW,MOUNTING
SCREW

(5) 35133-14A00-000

SPACER

(6) 35139-45230-000

CUSHION,HEAD LAMP RI
CUSHION

(7) 35135-45900-000

NUT

(8) 35151-45900-000

SCREW,HEAD LAMP ADJUSTER
SCREW

(9) 35154-49200-000

SPRING,HEAD LAMP ADJ
SPRING

(10) 35135-45600-000

NUT,HEAD LAMP UNIT H
NUT

(11) 35136-01A00-000

HOLDER, BULB

(12) 35173-01440-000

COVER
COVER, SOCKET

(13) 36118-12E20-000

SOCKET

(13) 36118-44B00-000

SOCKET

(14) 36116-22630-000

CUSHION
RUBBER, JOINT

(15) 09471-12060-000

--> 99212-00004
BULB (12V,60/55W,H4)

(16) 09471-12063-000

BULB (12V,4W)

(16) 09471-12001-000

BULB 12V3W
BULB (12V,3.4W)

(17) 09320-09018-000

CUSHION

(17) 09320-09018-000

CUSHION

(18) 09180-06138-000

SPACER,6.3X9.1X11.5
SPACER

(19) 09116-06167-000

BOLT
BOLT (6X20)

(20) 35950-14A00-000

REFLEXREFLECTOR
REFLECTOR, FRONT SIDE

(21) 35956-14D01-000

BRACKET, R

(21) 35957-14D01-000

BRACKET, L

	Onderdeelnummer	Produkt	Aantal
# 1	35100-14A00-999 3510014A00999	HEADLAMP ASSY	Niet beschikbaar	0,00 €
# 1	35100-14A31-999 3510014A31999 3510014A31999	HEADLAMP ASSY	Niet beschikbaar	0,00 €
# 1	35100-42A50-999 3510042A50999 3510042A50999	HEADLAMP ASSY	Niet beschikbaar	0,00 €
# 2	35121-14A00-000 35121-14A51-000 3512114A00000	LAMP UNIT	93,40 €
# 2	35121-14A31-000 3512114A31000 3512114A31000	35121-14A31-000 LAMP UNIT	Niet beschikbaar	0,00 €
# 3	35141-14A00-000 3514114A00000 3514114A00000	HOUSING RING, MOUNTING	25,40 €
# 4	35136-38A00-000 3513638A00000 3513638A00000	SCREW, MOUNTING SCREW	3,12 €
# 5	35133-14A00-000 3513314A00000 3513314A00000	SPACER	3,71 €
# 6	35139-45230-000 3513945230000 3513945230000	CUSHION, HEAD LAMP RI CUSHION	1,67 €
# 7	35135-45900-000 3513545900000 3513545900000	NUT	2,57 €
# 8	35151-45900-000 3515145900000 3515145900000	SCREW, HEAD LAMP ADJUSTER SCREW	5,71 €
# 9	35154-49200-000 3515449200000 3515449200000	SPRING, HEAD LAMP ADJ SPRING	5,08 €
# 10	35135-45600-000 3513545600000 3513545600000	NUT, HEAD LAMP UNIT H NUT	3,94 €
# 11	35136-01A00-000 3513601A00000 3513601A00000	HOLDER, BULB	Niet beschikbaar	0,00 €
# 12	35173-01440-000 3517301440000 3517301440000	COVER COVER, SOCKET	10,84 €
# 13	36118-12E20-000 3611812E20000 3611812E20000	SOCKET	26,84 €
# 13	36118-44B00-000 3611844B00000 3611844B00000	SOCKET	Niet beschikbaar	0,00 €
# 14	36116-22630-000 3611622630000 3611622630000	CUSHION RUBBER, JOINT	9,09 €
# 15	09471-12060-000 0947112060000 0947112060000	--> 99212-00004 BULB (12V, 60/55W, H4)	4,46 €
# 16	09471-12001-000 09471-12001-000 0947112001000	BULB 12V3W BULB (12V, 3.4W)	3,57 €
# 16	09471-12063-000 09471-12063-000 0947112063000	BULB (12V, 4W)	6,59 €
# 17	09320-09018-000 0932009018000 0932009018000	CUSHION	2,29 €
# 18	09180-06138-000 0918006138000 0918006138000	SPACER, 6.3X9.1X11.5 SPACER	2,71 €
# 19	09116-06167-000 0911606167000 0911606167000	BOLT BOLT (6X20)	2,93 €
# 20	35950-14A00-000 3595014A00000 3595014A00000	REFLEXREFLECTOR REFLECTOR, FRONT SIDE	15,04 €
# 21	35956-14D01-000 3595614D01000 3595614D01000	BRACKET, R	Niet beschikbaar	0,00 €
# 21	35957-14D01-000 3595714D01000 3595714D01000	BRACKET, L	Niet beschikbaar	0,00 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Suzuki. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Selecteer het gewenste onderdeelnummer in het diagram of raadpleeg de lijst hierboven om de informatie en prijzen met betrekking tot de verschillende onderdelen te vinden.
Zorg ervoor dat u de vereiste hoeveelheid bestelt wanneer u een onderdeel aan uw winkelwagentje toevoegt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Vind op deze pagina alle originele onderdelen met betrekking tot de KOPLAMP (MODELE S) van uw Suzuki van DR. Laat het ons weten als u vragen heeft.
