FRONT HOOFDREMCILINDER (DR-Z400EY / EK1 / EK2 / EK3 / EK4 E24)

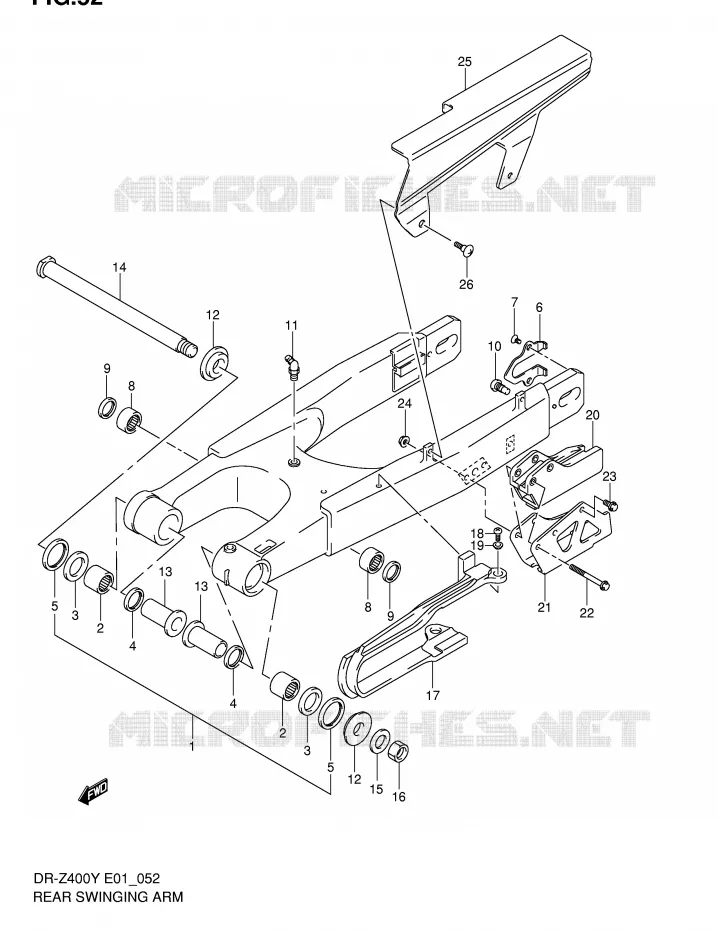

SWINGARM VOOR SUZUKI DR-Z 400 2004

ACHTER SCHOKDEMPER (VOIR NOTE) REFER TO FIG.53A(L-4) FOR DR-Z400EY/EK1/EK2/EK3/EK4 E24

(1) 61000-29F00-000

SWINGING ARM ASSY, REAR

(1) 61000-29F20-000

SWINGING ARM ASSY, REAR

(2) 09263-22017-000

IKO R3 22X29X30
BEARING, PIVOT (22X29X30)

(2) 09263-22017-000

IKO R3 22X29X30
BEARING, PIVOT (22X29X30)

(3) 09263-22064-000

BEARING
BEARING, OUTER (22X35X2)

(3) 09263-22064-000

BEARING
BEARING, OUTER (22X35X2)

(4) 09285-22006-000

.OIL SEAL
SEAL, INNER (22X29X4)

(4) 09285-22006-000

.OIL SEAL
SEAL, INNER (22X29X4)

(4) 09285-22006-000

.OIL SEAL
SEAL, INNER (22X29X4)
.OIL SEAL

(4) 09285-22006-000

.OIL SEAL
SEAL, INNER (22X29X4)
.OIL SEAL

(5) 61262-36E00-000

SEAL
SEAL, OUTER (29.2X37X4)

(5) 61262-36E00-000

SEAL
SEAL, OUTER (29.2X37X4)

(6) 61128-29E00-000

PLATE
PLATE, AXLE

(7) 09126-05009-000

SCREW (5X8)

(8) 09263-20086-000

BEARING
BEARING, ROD (20X27X15)

(8) 09263-20086-000

BEARING
BEARING, ROD (20X27X15)

(9) 62647-44A00-000

SEAL,DUST
SEAL, ROD (19X27X4)

(9) 62647-44A00-000

SEAL,DUST
SEAL, ROD (19X27X4)

(9) 62647-44A00-000

SEAL,DUST
SEAL, ROD (19X27X4)
SEAL,DUST

(9) 62647-44A00-000

SEAL,DUST
SEAL, ROD (19X27X4)
SEAL,DUST

(10) 61431-13E00-000

STOPPER, CHAIN ADJUSTER

(11) 08351-3100A-000

NIPPLE, GREASE

(12) 61250-44E00-000

SPACER,SWINGINGARM PIVOT,OUTE
SPACER, PIVOT OUTER

(12) 61250-44E00-000

SPACER,SWINGINGARM PIVOT,OUTE
SPACER, PIVOT OUTER

(13) 61252-36E00-000

SPACER
SPACER, PIVOT INNER

(13) 61252-36E00-000

SPACER
SPACER, PIVOT INNER

(14) 61211-29F00-000

SHAFT,REAR SWINGINGARM PIVOT
SHAFT, PIVOT

(15) 08322-0116A-000

WASHER

(16) 09159-16007-000

NUT

(17) 61273-29F00-000

BUFFER, CHAIN TOUCH DEFENSE

(18) 02112-0508A-000

SCREW

(19) 09169-05022-000

WASHER

(20) 61341-35G00-000

GUIDE, CHAIN

(21) 61342-37F00-000

PLATE,CHAIN GUIDE
PLATE, GUIDE OUTER

(22) 01547-0650B-000

SCREW
BOLT, UPPER

(23) 01547-0612B-000

BOLT
BOLT, REAR

(24) 08319-3106A-000

NUT

(25) 61310-34E00-000

CASE COMP,CHAIN
CASE, CHAIN

(26) 09139-06083-000

SCREW

	Onderdeelnummer	Produkt	Aantal
# 1	61000-29F00-000 6100029F00000 6100029F00000	SWINGING ARM ASSY, REAR	1 235,72 €
# 1	61000-29F20-000 6100029F20000 6100029F20000	SWINGING ARM ASSY, REAR	Niet beschikbaar	0,00 €
# 2	09263-22017-000 0926322017000 0926322017000	IKO R3 22X29X30 BEARING, PIVOT (22X29X30)	21,87 €
# 3	09263-22064-000 0926322064000 0926322064000	BEARING BEARING, OUTER (22X35X2)	22,38 €
# 4	09285-22001-000 09285-22006-000 0928522001000	.OIL SEAL SEAL, INNER (22X29X4)	5,86 €
# 5	61262-36E00-000 6126236E00000 6126236E00000	SEAL SEAL, OUTER (29.2X37X4)	5,67 €
# 6	61128-29E00-000 6112829E00000 6112829E00000	PLATE PLATE, AXLE	11,96 €
# 7	09126-05009-000 0912605009000 0912605009000	SCREW (5X8)	2,60 €
# 8	09263-20086-000 0926320086000 0926320086000	BEARING BEARING, ROD (20X27X15)	16,15 €
# 9	62624-14500-000 62647-44A00-000 6262414500000	SEAL, DUST SEAL, ROD (19X27X4)	5,82 €
# 10	61431-13E00-000 6143113E00000 6143113E00000	STOPPER, CHAIN ADJUSTER	6,88 €
# 11	08351-31008-000 08351-3100A-000 0835131008000	NIPPLE, GREASE	4,84 €
# 12	61250-44E00-000 6125044E00000 6125044E00000	SPACER, SWINGINGARM PIVOT, OUTE SPACER, PIVOT OUTER	11,77 €
# 13	61252-36E00-000 6125236E00000 6125236E00000	SPACER SPACER, PIVOT INNER	28,83 €
# 14	61211-29F00-000 6121129F00000 6121129F00000	SHAFT, REAR SWINGINGARM PIVOT SHAFT, PIVOT	45,12 €
# 15	08322-01163-000 08322-0116A-000 0832201163000	WASHER	2,11 €
# 16	09159-16007-000 0915916007000 0915916007000	NUT	10,27 €
# 17	61273-29F00-000 6127329F00000 6127329F00000	BUFFER, CHAIN TOUCH DEFENSE	44,46 €
# 18	02112-05083-000 02112-0508A-000 0211205083000	SCREW	2,00 €
# 19	09169-05022-000 0916905022000 0916905022000	WASHER	3,77 €
# 20	61341-36E30-000 61341-35G00-000 6134136E30000	GUIDE, CHAIN	53,28 €
# 21	61342-36E30-000 61342-37F00-000 6134236E30000	PLATE, CHAIN GUIDE PLATE, GUIDE OUTER	37,92 €
# 22	01547-06503-000 01547-0650B-000 0154706503000	SCREW BOLT, UPPER	3,08 €
# 23	01547-06123-000 01547-0612B-000 0154706123000	BOLT BOLT, REAR	2,73 €
# 24	08319-31063-000 08319-3106A-000 0831931063000	NUT	2,73 €
# 25	61310-34E00-000 6131034E00000 6131034E00000	CASE COMP, CHAIN CASE, CHAIN	53,81 €
# 26	09139-06083-000 0913906083000 0913906083000	SCREW	3,06 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Suzuki. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Let er bij het toevoegen van een onderdeel aan uw winkelwagen op dat u de benodigde hoeveelheid bestelt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Onze onderdelen zijn originele en gloednieuwe reserveonderdelen van Suzuki, om u kwaliteit en duurzame componenten te garanderen. Als u vragen heeft, zijn wij er om u te helpen.
