Cilinderinhoud

Model

Jaar

Afwerking

Onderdelencatalogus

Onderdelendiagram

ACHTERLICHT

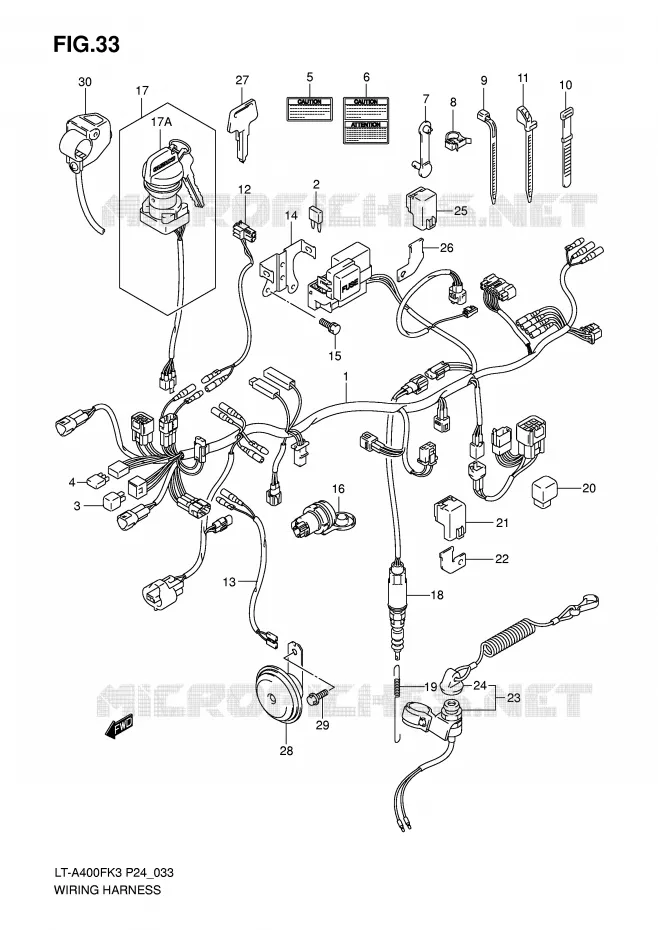

BEDRADING VOOR SUZUKI EIGER 400 2003

* PREFACE DU CATALOGUE *

(1) 36610-38F50-000

36610-38F50-000
HARNESS WIRING

(1) 36610-38F51-000

HARNESS WIRING

(1) 36610-38F81-000

HARNESS.WIRING LT-A400F/K3-
HARNESS WIRING

(2) 09481-10501-000

FUSE 10A VZ800, R750/W, GSX750
FUSE (10A)

(3) 32800-16A00-000

RECTIFIER ASSY

(4) 36611-38A10-000

DIODE

(5) 38852-09F30-000

LABEL, CAUTION MAX AMP

(6) 38852-03G10-000

LABEL, CAUTION MAX AMP

(7) 36651-48E00-000

CLAMP
CLAMP, WIRING HARNESS

(8) 09403-20403-000

CLAMP
CLAMP (D:20)

(8) 09403-25401-000

CLAMP
CLAMP (D:25)

(9) 09407-14403-000

CLAMP (L:125)

(9) 09407-18402-000

CLAMP (L:165)

(10) 09407-12402-000

CLAMP

(11) 09407-12407-000

CLAMP

(12) 36856-35B00-000

WIRE, FRONT BRAKE SW LEAD

(13) 36852-09F00-000

WIRE, HORN LEAD

(14) 36744-38F00-000

BRACKET, FUSE BOX

(15) 09117-05001-000

09117-05001-000
BOLT (5X10)

(16) 38850-03G00-000

TERMINAL, POWER SOURCE

(17) 37110-38F01-000

SWITCH ASSY, IGNITION

(17A) 37142-19B01-000

MASCOT,KEY
MASCOT

(18) 37740-38F01-000

SWITCH ASSY, STOP LAMP

(19) 09443-06016-000

SPRING
SPRING, STOP LAMP

(20) 38730-09F00-000

RELAY, NEUTRAL START

(21) 38740-26E01-000

RELAIS
RELAY, GEAR IN START

(22) 38741-09F00-000

BRACKET, GEAR IN START

(23) 37820-19B00-000

SWITCH ASSY, EMERGENCY

(24) 37825-24500-000

WIRE, EMERGENCY SWITCH

(25) 38740-26E01-000

RELAIS
RELAY ASSY, BACKUP LAMP

(26) 38741-05300-000

BRACKET. BACK UP LAMP RELAY
BRACKET, BACKUP LAMP

(27) 37146-19B00-000

BLANK KEY C
KEY, BLANK (TYPE:C)

(27) 37146-19B10-000

BLANK KEY D
KEY, BLANK (TYPE:D)

(27) 37146-19B20-000

KEY, BLANK (TYPE:E)

(27) 37146-19B30-000

KEY, BLANK (TYPE:F)

(28) 38502-21E02-000

HORN ASSY

(29) 01550-0812B-000

BOLT

(30) 37830-27H00-000

SWITCH ASSY, HORN

	Onderdeelnummer	Produkt	Aantal
# 1	36610-38F50-000 3661038F50000 3661038F50000	36610-38F50-000 HARNESS WIRING	Niet beschikbaar	0,00 €
# 1	36610-38F51-000 3661038F51000 3661038F51000	HARNESS WIRING	Niet beschikbaar	0,00 €
# 1	36610-38F80-000 3661038F80000	HARNESS.WIRING LT-A400F/K3- HARNESS WIRING	Niet beschikbaar	0,00 €
# 2	09481-10501-000 09481-10501-000 0948110501000	FUSE 10A VZ800, R750/W, GSX750 FUSE (10A)	2,46 €
# 3	32800-16A00-000 3280016A00000 3280016A00000	RECTIFIER ASSY	21,19 €
# 4	36611-38A00-000 36611-38A10-000 3661138A00000	DIODE	18,94 €
# 5	38852-09F30-000 3885209F30000 3885209F30000	LABEL, CAUTION MAX AMP	Niet beschikbaar	0,00 €
# 6	38852-03G10-000 3885203G10000 3885203G10000	LABEL, CAUTION MAX AMP	Niet beschikbaar	0,00 €
# 7	36651-48E00-000 3665148E00000 3665148E00000	CLAMP CLAMP, WIRING HARNESS	6,15 €
# 8	09403-20403-000 0940320403000 0940320403000	CLAMP CLAMP (D:20)	3,15 €
# 8	09403-25401-000 0940325401000 0940325401000	CLAMP CLAMP (D:25)	3,15 €
# 9	09407-14403-000 0940714403000 0940714403000	CLAMP (L:125)	3,13 €
# 9	09407-18402-000 0940718402000 0940718402000	CLAMP (L:165)	2,93 €
# 10	09407-12402-000 0940712402000 0940712402000	CLAMP	3,90 €
# 11	09407-12407-000 0940712407000 0940712407000	CLAMP	3,15 €
# 12	36856-35B00-000 3685635B00000 3685635B00000	WIRE, FRONT BRAKE SW LEAD	12,10 €
# 13	36852-09F00-000 3685209F00000 3685209F00000	WIRE, HORN LEAD	17,46 €
# 14	36744-38F00-000 3674438F00000 3674438F00000	BRACKET, FUSE BOX	10,56 €
# 15	09117-05001-000 0911705001000 0911705001000	09117-05001-000 BOLT (5X10)	Niet beschikbaar	0,00 €
# 16	38850-03G00-000 3885003G00000 3885003G00000	TERMINAL, POWER SOURCE	69,26 €
# 17	37110-38F00-000 37110-38F01-000 3711038F00000	SWITCH ASSY, IGNITION	97,14 €
# 17A	37142-19B00-000 37142-19B01-000 3714219B00000	MASCOT, KEY MASCOT	8,14 €
# 18	37740-38F01-000 3774038F01000 3774038F01000	SWITCH ASSY, STOP LAMP	85,32 €
# 19	09443-06016-000 0944306016000 0944306016000	SPRING SPRING, STOP LAMP	3,22 €
# 20	38730-09F00-000 3873009F00000 3873009F00000	RELAY, NEUTRAL START	42,04 €
# 21	38740-26E00-000 38740-26E01-000 3874026E00000	RELAIS RELAY, GEAR IN START	34,34 €
# 22	38741-09F00-000 3874109F00000 3874109F00000	BRACKET, GEAR IN START	9,16 €
# 23	37820-19B00-000 3782019B00000 3782019B00000	SWITCH ASSY, EMERGENCY	61,29 €
# 24	37825-24500-000 3782524500000 3782524500000	WIRE, EMERGENCY SWITCH	24,56 €
# 25	38740-26E00-000 38740-26E01-000 3874026E00000	RELAIS RELAY ASSY, BACKUP LAMP	34,34 €
# 26	38741-05300-000 3874105300000 3874105300000	BRACKET. BACK UP LAMP RELAY BRACKET, BACKUP LAMP	6,81 €
# 27	37146-19B00-000 3714619B00000 3714619B00000	BLANK KEY C KEY, BLANK (TYPE:C)	10,01 €
# 27	37146-19B10-000 3714619B10000 3714619B10000	BLANK KEY D KEY, BLANK (TYPE:D)	10,01 €
# 27	37146-19B20-000 3714619B20000 3714619B20000	KEY, BLANK (TYPE:E)	10,01 €
# 27	37146-19B30-000 3714619B30000 3714619B30000	KEY, BLANK (TYPE:F)	8,96 €
# 28	38502-21E02-000 3850221E02000 3850221E02000	HORN ASSY	67,15 €
# 29	01550-08123-000 01550-0812B-000 0155008123000	BOLT	3,50 €
# 30	37830-18A00-000 37830-27H00-000 3783018A00000	SWITCH ASSY, HORN	36,91 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Suzuki. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Selecteer het gewenste onderdeelnummer in het diagram of raadpleeg de lijst hierboven om de informatie en prijzen met betrekking tot de verschillende onderdelen te vinden.
Zorg ervoor dat u de vereiste hoeveelheid bestelt wanneer u een onderdeel aan uw winkelwagentje toevoegt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Vind op deze pagina alle originele onderdelen met betrekking tot de BEDRADING van uw Suzuki EIGER 400 4WD AUTOMATIC van EIGER. Laat het ons weten als u vragen heeft.
