AANDRIJFAS (P17) REFER TO FIG.22(D- 9) FOR P24

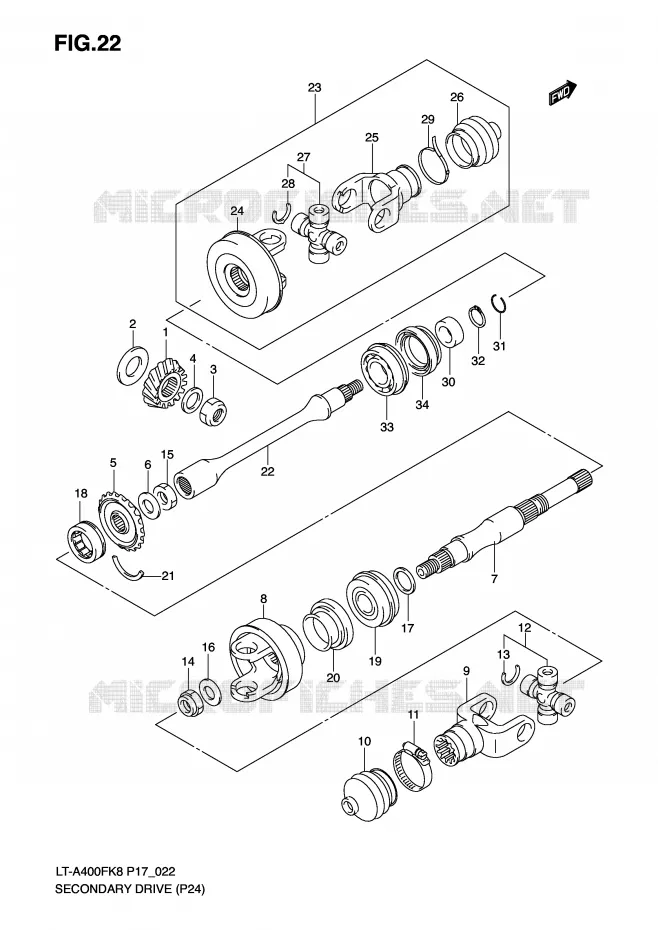

AANDRIJFAS (P24) VOOR SUZUKI EIGER 400 2008

SCHAKELEN ASSY

(1) 24911-38F00-000

GEAR, SEC DRIVE BEVEL

(2) 24935-03811-000

SHIM SET. SEC DRIVE BEVEL
SHIM SET, SEC DRIVE BEVEL GEAR

(3) 09140-20012-000

NUT
NUT, SEC DRIVE BEVEL GEAR

(4) 09181-20223-000

WASHER,22X32X1.0
WASHER, SEC DRIVE BEVEL GEAR

(5) 24921-38F00-000

GEAR, SEC DRIVEN BEVEL

(6) 08211-22365-000

WASHER. OUTPUT SHAFT
WASHER, SEC DRIVEN GEAR

(7) 24971-27H00-000

SHAFT, SEC DRIVEN OUTPUT REAR

(8) 27130-27H20-000

YOKE, REAR DRIVE OUTPUT

(9) 27140-27H01-000

YOKE.PROP SHAFT LT-A400F/K8
YOKE, PROP SHAFT JOINT

(10) 27153-38F10-000

BOOT. FRONT PROP SHAFT
BOOT, REAR OUTPUT JOINT

(11) 09402-00512-000

CLAMP

(12) 27200-19811-000

JOINT SET, UNIVERSAL

(13) 09380-20016-000

CIRCLIP

(14) 09159-16003-000

NUT
NUT, REAR DRIVE OUTPUT YOKE

(15) 09159-22005-000

NUT. SEC DRIVEN OUTPUT
NUT, SEC DRIVEN GEAR

(16) 09160-16026-000

WASHER 18.5X 35X4
WASHER, REAR OUTPUT YOKE

(17) 24945-03811-000

SHIM SET. SEC DRIVEN BEVEL
SHIM, SEC DRIVEN

(18) 09263-30050-000

BEARING. SEC DRIVEN GEAR
BEARING, SEC DRIVEN GEAR M

(19) 09267-25014-000

BEARING,REAR OUTPUT SHAFT RR
BEARING, SEC DRIVEN OUTPUT SHAFT REAR

(20) 09283-34008-000

OIL SEAL
OIL SEAL, DRIVEN SHAFT REAR

(21) 09390-50002-000

C RING
C RING, SEC DRIVEN

(22) 24961-27H50-000

SHAFT, SEC DRIVEN OUTPUT FR

(23) 27100-27H11-000

27100-27H11-000
YOKE ASSY, UNIVERSAL JOINT

(24) 27130-27H10-000

YOKE, FRONT DRIVE OUTPUT

(25) 27140-27H01-000

YOKE.PROP SHAFT LT-A400F/K8
YOKE, PROP SHAFT FRONT

(26) 27153-38F10-000

BOOT, FRONT PROP SHAFT

(27) 27200-19811-000

JOINT SET, UNIVERSAL

(28) 09380-20016-000

CIRCLIP

(29) 44123-60A00-000

CLAMP, FR PROP

(30) 27591-27H00-000

COLLAR, FRONT DRIVE OUTPUT

(31) 09381-19005-000

CIRCLIP
C RING, SEC DRIVEN OUTPUT

(32) 08331-31229-000

CIRCLIP
CIRCLIP, FR PRIVE OUTPUT

(33) 09262-25131-000

BEARING, SEC DRIVEN FRONT

(34) 09283-34008-000

OIL SEAL
OIL SEAL, FRONT

	Onderdeelnummer	Produkt	Aantal
# 1	24911-38F00-000 2491138F00000 2491138F00000	GEAR, SEC DRIVE BEVEL	178,75 €
# 2	24935-03811-000 2493503811000 2493503811000	SHIM SET. SEC DRIVE BEVEL SHIM SET, SEC DRIVE BEVEL GEAR	90,35 €
# 3	09140-20012-000 0914020012000 0914020012000	NUT NUT, SEC DRIVE BEVEL GEAR	3,62 €
# 4	09181-20223-000 0918120223000 0918120223000	WASHER, 22X32X1.0 WASHER, SEC DRIVE BEVEL GEAR	3,17 €
# 5	24921-38F00-000 2492138F00000 2492138F00000	GEAR, SEC DRIVEN BEVEL	192,37 €
# 6	08211-22365-000 0821122365000 0821122365000	WASHER. OUTPUT SHAFT WASHER, SEC DRIVEN GEAR	4,46 €
# 7	24971-27H00-000 2497127H00000 2497127H00000	SHAFT, SEC DRIVEN OUTPUT REAR	199,01 €
# 8	27130-27H20-000 2713027H20000 2713027H20000	YOKE, REAR DRIVE OUTPUT	134,96 €
# 9	27140-27H00-000 27140-27H01-000 2714027H00000	YOKE.PROP SHAFT LT-A400F/K8 YOKE, PROP SHAFT JOINT	93,77 €
# 10	27153-38F10-000 2715338F10000 2715338F10000	BOOT. FRONT PROP SHAFT BOOT, REAR OUTPUT JOINT	18,01 €
# 11	09402-00512-000 0940200512000 0940200512000	CLAMP	12,33 €
# 12	27200-19810-000 27200-19811-000 2720019810000	JOINT SET, UNIVERSAL	63,18 €
# 13	09380-20016-000 0938020016000 0938020016000	CIRCLIP	2,73 €
# 14	09159-16003-000 0915916003000 0915916003000	NUT NUT, REAR DRIVE OUTPUT YOKE	4,57 €
# 15	09159-22005-000 0915922005000 0915922005000	NUT. SEC DRIVEN OUTPUT NUT, SEC DRIVEN GEAR	16,53 €
# 16	09160-16026-000 0916016026000 0916016026000	WASHER 18.5X 35X4 WASHER, REAR OUTPUT YOKE	5,03 €
# 17	24945-03811-000 2494503811000 2494503811000	SHIM SET. SEC DRIVEN BEVEL SHIM, SEC DRIVEN	73,45 €
# 18	09263-30050-000 0926330050000 0926330050000	BEARING. SEC DRIVEN GEAR BEARING, SEC DRIVEN GEAR M	47,96 €
# 19	09267-25014-000 0926725014000 0926725014000	BEARING, REAR OUTPUT SHAFT RR BEARING, SEC DRIVEN OUTPUT SHAFT REAR	77,77 €
# 20	09283-34008-000 0928334008000 0928334008000	OIL SEAL OIL SEAL, DRIVEN SHAFT REAR	16,30 €
# 21	09390-50002-000 0939050002000 0939050002000	C RING C RING, SEC DRIVEN	2,82 €
# 22	24961-27H50-000 2496127H50000 2496127H50000	SHAFT, SEC DRIVEN OUTPUT FR	166,55 €
# 23	27100-27H10-000 2710027H10000	27100-27H11-000 YOKE ASSY, UNIVERSAL JOINT	Niet beschikbaar	0,00 €
# 24	27130-27H10-000 2713027H10000 2713027H10000	YOKE, FRONT DRIVE OUTPUT	153,37 €
# 25	27140-27H00-000 27140-27H01-000 2714027H00000	YOKE.PROP SHAFT LT-A400F/K8 YOKE, PROP SHAFT FRONT	93,77 €
# 26	27153-38F10-000 2715338F10000 2715338F10000	BOOT, FRONT PROP SHAFT	18,01 €
# 27	27200-19810-000 27200-19811-000 2720019810000	JOINT SET, UNIVERSAL	63,18 €
# 28	09380-20016-000 0938020016000 0938020016000	CIRCLIP	2,73 €
# 29	44123-60A00-000 4412360A00000 4412360A00000	CLAMP, FR PROP	Niet beschikbaar	0,00 €
# 30	27591-27H00-000 2759127H00000 2759127H00000	COLLAR, FRONT DRIVE OUTPUT	16,06 €
# 31	09381-19005-000 0938119005000 0938119005000	CIRCLIP C RING, SEC DRIVEN OUTPUT	2,53 €
# 32	08331-3122A-000 08331-31229-000 083313122A000	CIRCLIP CIRCLIP, FR PRIVE OUTPUT	2,29 €
# 33	09262-25131-000 0926225131000 0926225131000	BEARING, SEC DRIVEN FRONT	37,00 €
# 34	09283-34008-000 0928334008000 0928334008000	OIL SEAL OIL SEAL, FRONT	16,30 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Suzuki. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Selecteer het gewenste onderdeelnummer in het diagram of raadpleeg de lijst hierboven om de informatie en prijzen met betrekking tot de verschillende onderdelen te vinden.
Zorg ervoor dat u de vereiste hoeveelheid bestelt wanneer u een onderdeel aan uw winkelwagentje toevoegt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Vind op deze pagina alle originele onderdelen met betrekking tot de AANDRIJFAS (P24) van uw Suzuki van EIGER. Laat het ons weten als u vragen heeft.
