OLIEPOMP

OLIE SLANG VOOR SUZUKI QUADSPORT 400 2005

WATERPOMP (MODELE K4) REFER TO FIG.17(D- 5) FOR MODEL K5/K6/K7

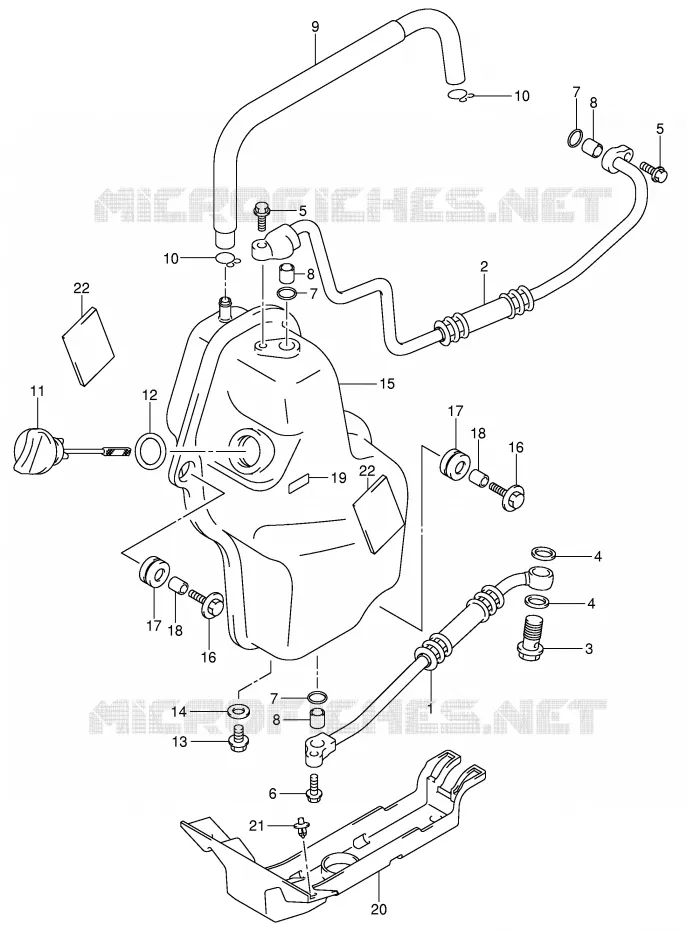

OLIE SLANG voor Suzuki QUADSPORT 400 2005

(1)  16460-07G10-000
HOSE COMP.OIL TANK.R
HOSE, OIL TANK RH

(2)  16470-07G20-000
HOSE, OIL TANK LH

(3)  09360-14012-000
BOLT,14X27
BOLT, UNION (14X27)

(4)  11519-M60-M00-000
11519M60M00-000
GASKET, OIL HOSE UNION

(4)  11519-M60-M00-000
11519M60M00-000
GASKET, OIL HOSE UNION

(5)  07120-0620B-000
SCREW
BOLT, UPPER

(5)  07120-0620B-000
SCREW
BOLT, UPPER

(5)  07120-0620B-000
SCREW
BOLT, UPPER
SCREW

(5)  07120-0620B-000
SCREW
BOLT, UPPER
SCREW

(6)  07120-0620B-000
SCREW
BOLT

(7)  09280-11005-000
O RING
O RING, OIL HOSE

(7)  09280-11005-000
O RING
O RING, OIL HOSE

(7)  09280-11005-000
O RING
O RING, OIL HOSE

(8)  04211-11129-000
PIN OD:11 L:12
PIN, OIL TANK HOSE

(8)  04211-11129-000
PIN OD:11 L:12
PIN, OIL TANK HOSE

(8)  04211-11129-000
PIN OD:11 L:12
PIN, OIL TANK HOSE

(9)  16480-07G10-000
HOSE, OIL OVERFLOW

(10)  09401-12403-000
CLIP,HOSE
CLIP

(10)  09401-12403-000
CLIP,HOSE
CLIP

(11)  11971-07G00-000
OIL LEVEL GAUGE
GAUGE, OIL LEVEL

(12)  09280-17003-000
O RING
O RING, OIL LEVEL GAUGE

(13)  01550-0812B-000
BOLT
PLUG, OIL DRAIN

(14)  09168-08016-000
GASKET 8.2/14/1
GASKET, OIL DRAIN PLUG

(15)  16410-07G00-000
OIL TANK
TANK, OIL

(16)  09118-06097-000
BOLT,6X25
BOLT, OIL TANK

(16)  09118-06097-000
BOLT,6X25
BOLT, OIL TANK

(17)  09320-10042-000
CUSHION
CUSHION, OIL TANK

(17)  09320-10042-000
CUSHION
CUSHION, OIL TANK

(18)  09180-06290-000
SPACER,6.5X10X12
SPACER, OIL TANK

(18)  09180-06290-000
SPACER,6.5X10X12
SPACER, OIL TANK

(19)  68322-07G00-000
NOTE
NOTE, ENGINE OIL (2000ML)

(20)  16421-07G00-000
OIL TANK PROTECTOR
PROTECTOR, OIL TANK

(21)  09409-06322-5PK
CLIP(BLACK)
CLIP

(22)  51553-15D40-000
CUSHION,HEADLAMP HSG,BRACKET
CUSHION, OIL TANK

(22)  51553-15D40-000
CUSHION,HEADLAMP HSG,BRACKET
CUSHION, OIL TANK
Onderdeelnummer Produkt Stukprijs Incl. BTW Aantal
# 1

16460-07G00-000

16460-07G10-000
 1646007G00000
HOSE COMP.OIL TANK.R
HOSE, OIL TANK RH
# 2

16470-07G00-000

16470-07G20-000
 1647007G00000
HOSE, OIL TANK LH
# 3

09360-14012-000
0936014012000

0936014012000
BOLT, 14X27
BOLT, UNION (14X27)
# 4

09168-14015-000

0916814015000
11519M60M00-000
GASKET, OIL HOSE UNION
Niet beschikbaar
# 5

07120-06203-000

07120-0620B-000
 0712006203000
SCREW
BOLT, UPPER
# 6

07120-06203-000

07120-0620B-000
 0712006203000
SCREW
BOLT
# 7

09280-11005-000
0928011005000

0928011005000
O RING
O RING, OIL HOSE
# 8

04211-11129-000
0421111129000

0421111129000
PIN OD:11 L:12
PIN, OIL TANK HOSE
# 9

16480-07G00-000

16480-07G10-000
 1648007G00000
HOSE, OIL OVERFLOW
# 10

09401-12403-000
0940112403000

0940112403000
CLIP, HOSE
CLIP
# 11

11971-07G00-000
1197107G00000

1197107G00000
OIL LEVEL GAUGE
GAUGE, OIL LEVEL
# 12

09280-17003-000
0928017003000

0928017003000
O RING
O RING, OIL LEVEL GAUGE
# 13

01550-08123-000

01550-0812B-000
 0155008123000
BOLT
PLUG, OIL DRAIN
# 14

09168-08016-000
0916808016000

0916808016000
GASKET 8.2/14/1
GASKET, OIL DRAIN PLUG
# 15

16410-07G00-000
1641007G00000

1641007G00000
OIL TANK
TANK, OIL
# 16

09118-06097-000
0911806097000

0911806097000
BOLT, 6X25
BOLT, OIL TANK
# 17

09320-10042-000
0932010042000

0932010042000
CUSHION
CUSHION, OIL TANK
# 18

09180-06290-000
0918006290000

0918006290000
SPACER, 6.5X10X12
SPACER, OIL TANK
# 19

68322-07G00-000
6832207G00000

6832207G00000
NOTE
NOTE, ENGINE OIL (2000ML)
# 20

16421-07G00-000
1642107G00000

1642107G00000
OIL TANK PROTECTOR
PROTECTOR, OIL TANK
# 21

09409-06322-5PK
09409063225PK

09409063225PK
CLIP(BLACK)
CLIP
# 22

51553-15D40-000
5155315D40000

5155315D40000
CUSHION, HEADLAMP HSG, BRACKET
CUSHION, OIL TANK
Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Suzuki. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Let er bij het toevoegen van een onderdeel aan uw winkelwagen op dat u de benodigde hoeveelheid bestelt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Onze onderdelen zijn originele en gloednieuwe reserveonderdelen van Suzuki, om u kwaliteit en duurzame componenten te garanderen. Als u vragen heeft, zijn wij er om u te helpen.
Bestel vandaag nog uw reserveonderdelen en ontvang ze direct thuis!

Originele onderdelen voor Suzuki 400 QUADSPORT 2005
