PILOT LAMPEN

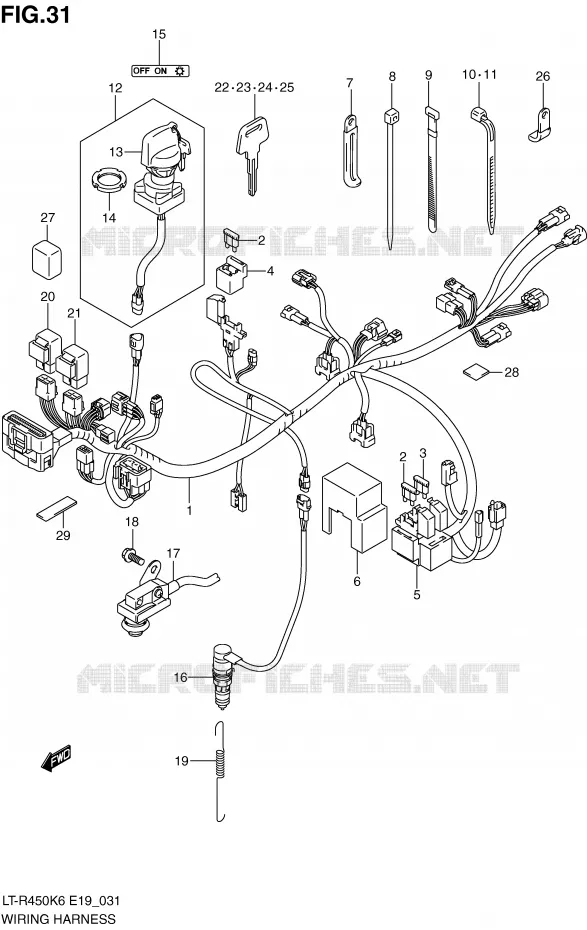

BEDRADING VOOR SUZUKI QUADRACER 450 2010

* PHOTOGRAPHIE DE COULEUR LT-R450K6 *

BEDRADING voor Suzuki QUADRACER 450 2010

(1)  36610-45G10-000
HARNESS, WIRING
(1)  36610-45G00-000
HARNESS, WIRING

(2)  09481-10101-000
FUSE (10A)

(2)  09481-10101-000
FUSE (10A)

(3)  09481-20101-000
FUSE (20A)

(4)  36742-39D00-000
HOLDER

(5)  36742-45G00-000
HOLDER

(6)  36717-45G00-000
COVER FUSE

(7)  09404-06039-000
CLAMP
CLAMP (L:45)

(8)  09407-17403-000
CLAMP
CLAMP (L:170)

(9)  09407-12402-000
CLAMP
CLAMP (L:120)

(10)  09407-14403-000
CLAMP (L:125)

(11)  09407-18402-000
CLAMP (L:165)

(12)  37110-45G01-000
SWITCH,IGNITION LT-R450/K6
SWITCH ASSY, IGNITION

(13)  37142-19B01-000
MASCOT,KEY
MASCOT

(14)  37112-24500-000
NUT
NUT, IGNITION

(15)  37139-45G01-000
PLATE,CONTROL LT-R450
PLATE, CONTROL INDENTIFICATION

(16)  37740-45G00-000
SWITCH ASSY, STOP LAMP

(17)  37740-45G10-000
SWITCH ASSY, STOP LAMP

(18)  02162-0608A-000
BOLT. RH
SCREW, SWITCH

(19)  09443-06088-000
SPRING

(20)  38740-24X50-000
SIDE ST WARN RELAY
RELAY ASSY, FAN MOTOR

(21)  38740-31G11-000
RELAY ASSY,BACKUP LAMP
RELAY ASSY, FUEL PUMP

(22)  37146-19B00-000
BLANK KEY C
KEY, BLANK (TYPE:C)

(23)  37146-19B10-000
BLANK KEY D
KEY, BLANK (TYPE:D)

(24)  37146-19B20-000
KEY, BLANK (TYPE:E)

(25)  37146-19B30-000
KEY, BLANK (TYPE:F)

(25)  37146-19B30-000
KEY, BLANK (TYPE:F)
26
(26)  36651-24B00-000
CLAMP

(27)  36618-45G10-000
COVER, CONNECTOR

(28)  33652-29F00-000
PROTECTOR,30X80X1
PROTECTOR, HARNESS (30X80X1.0)

(29)  36920-45G00-000
PROTECTOR, HARNESS (20X50X2.0)
Onderdeelnummer Produkt Stukprijs Incl. BTW Aantal
# 1

36610-45G00-000
3661045G00000

3661045G00000
HARNESS, WIRING
# 1

36610-45G10-000
3661045G10000

3661045G10000
HARNESS, WIRING
# 2

09481-10101-000
0948110101000

0948110101000
FUSE (10A)
# 3

09481-20101-000
0948120101000

0948120101000
FUSE (20A)
# 4

36742-39D00-000
3674239D00000

3674239D00000
HOLDER
# 5

36742-45G00-000
3674245G00000

3674245G00000
HOLDER
# 6

36717-45G00-000
3671745G00000

3671745G00000
COVER FUSE
# 7

09404-06429-000

09404-06039-000
 0940406429000
CLAMP
CLAMP (L:45)
# 8

09407-17403-000
0940717403000

0940717403000
CLAMP
CLAMP (L:170)
# 9

09407-12402-000
0940712402000

0940712402000
CLAMP
CLAMP (L:120)
# 10

09407-14403-000
0940714403000

0940714403000
CLAMP (L:125)
# 11

09407-18402-000
0940718402000

0940718402000
CLAMP (L:165)
# 12

37110-45G00-000

37110-45G01-000
 3711045G00000
SWITCH, IGNITION LT-R450/K6
SWITCH ASSY, IGNITION
# 13

37142-19B00-000

37142-19B01-000
 3714219B00000
MASCOT, KEY
MASCOT
# 14

37112-24500-000
3711224500000

3711224500000
NUT
NUT, IGNITION
# 15

37139-45G00-000

37139-45G01-000
 3713945G00000
PLATE, CONTROL LT-R450
PLATE, CONTROL INDENTIFICATION
# 16

37740-45G00-000
3774045G00000

3774045G00000
SWITCH ASSY, STOP LAMP
# 17

37740-45G10-000
3774045G10000

3774045G10000
SWITCH ASSY, STOP LAMP
# 18

02162-0608A-000
021620608A000

021620608A000
BOLT. RH
SCREW, SWITCH
# 19

09443-06088-000
0944306088000

0944306088000
SPRING
# 20

38740-24X50-000
3874024X50000

3874024X50000
SIDE ST WARN RELAY
RELAY ASSY, FAN MOTOR
# 21

38740-31G10-000

38740-31G11-000
 3874031G10000
RELAY ASSY, BACKUP LAMP
RELAY ASSY, FUEL PUMP
# 22

37146-19B00-000
3714619B00000

3714619B00000
BLANK KEY C
KEY, BLANK (TYPE:C)
# 23

37146-19B10-000
3714619B10000

3714619B10000
BLANK KEY D
KEY, BLANK (TYPE:D)
# 24

37146-19B20-000
3714619B20000

3714619B20000
KEY, BLANK (TYPE:E)
# 25

37146-19B30-000
3714619B30000

3714619B30000
KEY, BLANK (TYPE:F)
# 26

36651-24B00-000
3665124B00000

3665124B00000
CLAMP
# 27

36618-45G10-000
3661845G10000

3661845G10000
COVER, CONNECTOR
# 28

33652-29F00-000
3365229F00000

3365229F00000
PROTECTOR, 30X80X1
PROTECTOR, HARNESS (30X80X1.0)
# 29

36920-45G00-000
3692045G00000

3692045G00000
PROTECTOR, HARNESS (20X50X2.0)
Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Suzuki. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Selecteer het gewenste onderdeelnummer in het diagram of raadpleeg de lijst hierboven om de informatie en prijzen met betrekking tot de verschillende onderdelen te vinden.
Zorg ervoor dat u de vereiste hoeveelheid bestelt wanneer u een onderdeel aan uw winkelwagentje toevoegt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Vind op deze pagina alle originele onderdelen met betrekking tot de BEDRADING van uw Suzuki van QUADRACER. Laat het ons weten als u vragen heeft.
