ACHTERLICHT VOOR SUZUKI TS-W 50 1983

BEDRADING

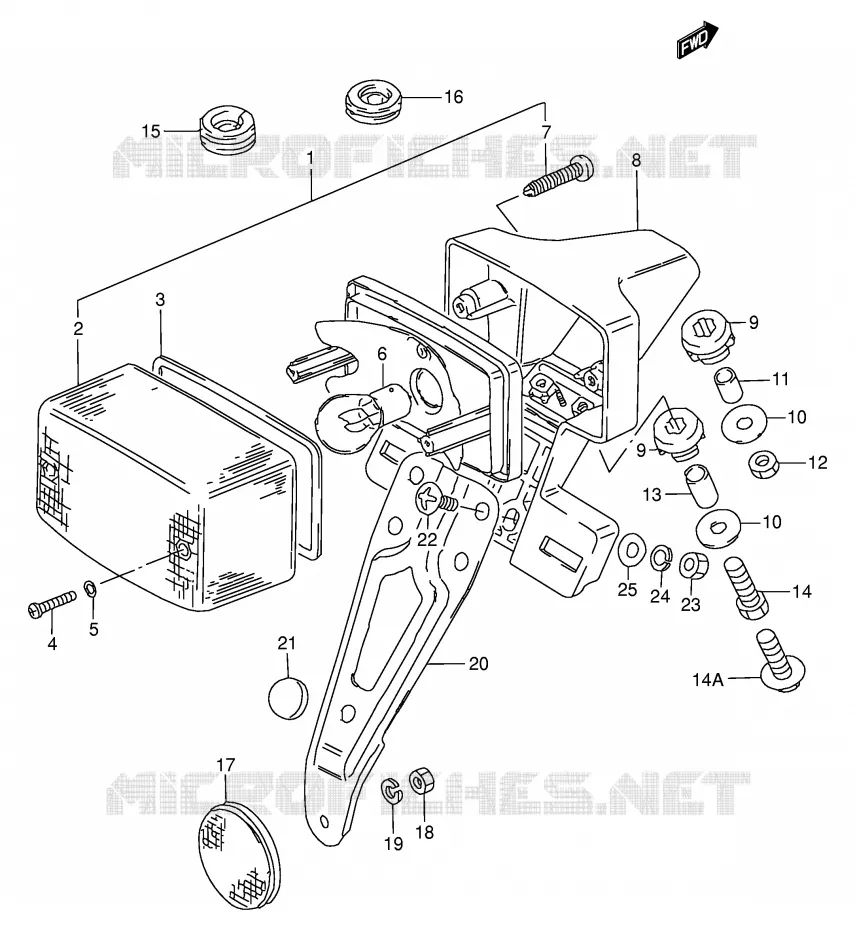

ACHTERLICHT voor Suzuki TS-W 50 1983

(1)  35710-13760-999
RR COMB LAMP
LAMP UNIT, REAR COMBINATION

(14A)  09116-06171-000
BOLT

(2)  35712-36A70-000
RR COMB LAMP LENS
LENS

(3)  35713-13600-000
GASKET

(4)  03211-04207-000
SCREW

(5)  35627-43010-000
GASKET,TURN SIGNAL S
GASKET

(6)  09471-12119-000
BULB,12V18/5W(STANLEY,A4873S)
BULB (12V,18/5W)

(7)  03212-05253-000
SCREW

(8)  35730-13600-000
BRACKET UNIT,TAIL LA
BRACKET, TAIL LAMP

(9)  09320-09015-000
CUSHION

(9)  09320-09015-000
CUSHION

(10)  09160-06077-000
WASHER,6.5X20X1.2
WASHER (6.5X20X1.2) REFER TO FIG.8A (C-6) FOR MODE REFER TO FIG.8B (C-7) FOR MODE

(10)  09160-06077-000
WASHER,6.5X20X1.2
WASHER (6.5X20X1.2) REFER TO FIG.8A (C-6) FOR MODE REFER TO FIG.8B (C-7) FOR MODE

(10)  09160-06077-000
WASHER,6.5X20X1.2
WASHER (6.5X20X1.2) REFER TO FIG.8A (C-6) FOR MODE REFER TO FIG.8B (C-7) FOR MODE
WASHER,6.5X20X1.2

(10)  09160-06077-000
WASHER,6.5X20X1.2
WASHER (6.5X20X1.2) REFER TO FIG.8A (C-6) FOR MODE REFER TO FIG.8B (C-7) FOR MODE
WASHER,6.5X20X1.2

(11)  09180-06249-000
SPACER,6.1X8X12
SPACER

(12)  08310-0006A-000
NUT

(13)  09180-06269-000
SPACER
SPACER (6.4X9X15.5)

(14)  01500-06307-000
BOLT

(15)  09308-07010-000
GROMMET

(16)  09308-07013-000
GROMMET

(17)  35970-08400-000
REFLECTOR,REFLEX
REFLEX REFRECTOR, REAR

(18)  08316-1005B-000
NUT
(18)  08310-00057-000
.NUT

(19)  08321-0105A-000
WASHER,LOCK
LOCK WASHER

(20)  35974-48511-000
BRACKET,RR REFLEX REFLECTOR
BRACKET

(21)  09321-05023-000
CUSHION

(22)  02142-0616A-000
SCREW

(23)  08310-0006A-000
NUT

(24)  08321-0106A-000
LOCK WASHER

(25)  08322-0106A-000
WASHER
Onderdeelnummer Produkt Stukprijs Incl. BTW Aantal
# 1

35720-13600-000

3572013600000
RR COMB LAMP
LAMP UNIT, REAR COMBINATION
Niet beschikbaar
# 2

35712-36A70-000
3571236A70000

3571236A70000
RR COMB LAMP LENS
LENS
# 3

35713-13600-000
3571313600000

3571313600000
GASKET
# 4

03211-04207-000
0321104207000

0321104207000
SCREW
# 5

35627-43010-000
3562743010000

3562743010000
GASKET, TURN SIGNAL S
GASKET
# 6

09471-12119-000
0947112119000

0947112119000
BULB, 12V18/5W(STANLEY, A4873S)
BULB (12V, 18/5W)
# 7

03211-05255-000

03212-05253-000
 0321105255000
SCREW
# 8

35730-13600-000
3573013600000

3573013600000
BRACKET UNIT, TAIL LA
BRACKET, TAIL LAMP
Niet beschikbaar
# 9

09320-09015-000
0932009015000

0932009015000
CUSHION
# 10

09160-06027-000

09160-06077-000
 0916006027000
WASHER, 6.5X20X1.2
WASHER (6.5X20X1.2) REFER TO FIG.8A (C-6) FOR MODE REFER TO FIG.8B (C-7) FOR MODE
# 11

09180-06035-000

09180-06249-000
 0918006035000
SPACER, 6.1X8X12
SPACER
# 12

08310-00063-000

0831000063000
NUT
Niet beschikbaar
# 13

09180-06087-000

09180-06269-000
 0918006087000
SPACER
SPACER (6.4X9X15.5)
# 14

01500-06307-000
0150006307000

0150006307000
BOLT
# 14A

09116-06171-000
0911606171000

0911606171000
BOLT
# 15

09308-07010-000
0930807010000

0930807010000
GROMMET
# 16

09308-07013-000
0930807013000

0930807013000
GROMMET
Niet beschikbaar
# 17

35970-08400-000
3597008400000

3597008400000
REFLECTOR, REFLEX
REFLEX REFRECTOR, REAR
Niet beschikbaar
# 18

08310-11057-000

08310-00057-000
 0831011057000
.NUT
# 18

08316-10053-000

08316-1005B-000
 0831610053000
NUT
# 19

08321-01057-000

08321-0105A-000
 0832101057000
WASHER, LOCK
LOCK WASHER
# 20

35974-48511-000
3597448511000

3597448511000
BRACKET, RR REFLEX REFLECTOR
BRACKET
# 21

09321-05010-000

09321-05023-000
 0932105010000
CUSHION
# 22

02142-06163-000

02142-0616A-000
 0214206163000
SCREW
# 23

08310-00063-000

0831000063000
NUT
Niet beschikbaar
# 24

08321-01063-000

08321-0106A-000
 0832101063000
LOCK WASHER
# 25

08322-01063-000

0832201063000
WASHER
Niet beschikbaar
