ACHTERWIEL VOOR SUZUKI FM 50 1991

ACHTERWIEL voor Suzuki FM 50 1991

(1)  64110-43200-13C
HUB, REAR WHEEL (SILVER)
(1)  64110-43200-13L
HUB, REAR WHEEL (SILVER)

(2)  64210-43001-000
PANEL, REAR
(2)  64210-43002-000
PANEL, REAR

(3)  54410-01050-000
BRAKE SHOE (F/R)
SHOE, FRONT BRAKE

(4)  09443-07001-000
SPRING
(4)  09443-07025-000
SPRING

(5)  54441-29305-000
CAM,BRAKE
CAME, BRAKE

(6)  64451-43020-000
LEVER, REAR BRAKE CAM

(7)  09160-14055-000
WASHER,14.5X22X1.6
WASHER (14.5*22*1.6)

(8)  09280-14011-000
O RING

(9)  08322-0106A-000
WASHER
LOCK WASHER

(10)  08310-00067-000
NUT
NUT FIG.42 (H-4) : E16, E18, E22,

(11)  09100-06078-000
BOLT
BOLT (6X33)

(12)  64611-36G00-000
DRUM,REAR SPROCKET
DRUM, SPROCKET MOUNTING

(13)  64651-010B1-000
ABSORBER,REAR WHEEL
CUSHION, REAR HUB

(14)  64711-43001-000
FRONT AXLE
AXLE, REAR
(14)  64711-43010-000
AXLE, REAR

(15)  64733-43000-000
RETAINER,REAR SPROCK
RETAINER, SPROCKET DRUM

(16)  09180-12005-000
SPACER
SPACER, RH (12.2X22X30.5)

(17)  08314-3112A-000
NUT
(17)  09141-12004-000
NUT

(18)  09180-12069-000
SPACER (12.6X19X61.5)

(19)  09180-12070-000
09180-12070-000
SPACER, LH (12X25X12.9)
(19)  09180-12132-000
SPACER, LH (12X25X12.9)

(20)  09285-25007-000
SEAL
OIL SEAL

(21)  08143-6201B-000
BEARING
BEARING, LH

(22)  08143-6301B-000
BEARING
BEARING, RH

(23)  09262-17023-000
NTN B1 17X40X12
BEARING

(24)  04111-3030A-000
COTTER PIN

(25)  08322-0112B-000
WASHER
(25)  08322-01127-000
WASHER
WASHER, INNER (12.5*24*2.3)

(26)  64511-27750-000
REAR SPROCKET 32 T
SPROCKET, REAR (NT:32)

(27)  09105-08001-000
BOLT

(28)  08310-0008B-000
NUT
(28)  08310-00087-000
NUT
NUT REFER TO FIG.31A(G-3) FOR MODE REFER TO FIG.31B(G-4) FOR MODE

(29)  09169-08011-000
WASHER,LOCK
WASHER

(30)  55100-43200-000
TIRE, REAR (3.50-10-2P.R) IRC
(30)  55100-43220-000
TIRE, REAR (3.50-10-2P.R) BRIDGESTONE

(31)  55200-27630-000
TUBE, INNER (BRIDGESTONE)
(31)  55200-43210-000
TUBE, INNER (IRC)

(32)  55310-43200-126
RIM, WHEEL (PEARL)
(32)  55310-43200-13L
RIM, WHEEL (SILVER)

(33)  09100-08091-000
BOLT

(34)  09162-08008-000
WASHER,CHAIN ADJUSTER,ROCK
LOCK WASHER
(34)  08321-01087-000
LOCK WASHER
.8MM LOCK WASHER, RH

(35)  08310-0008B-000
NUT
(35)  08310-00087-000
NUT
NUT REFER TO FIG.31A(G-3) FOR MODE REFER TO FIG.31B(G-4) FOR MODE

(36)  61411-01002-000
ADJUSTER,RIGHT CHAIN
ADJUSTER, CHAIN

(36)  61411-01002-000
ADJUSTER,RIGHT CHAIN
ADJUSTER, CHAIN

(37)  08310-00067-000
NUT
NUT FIG.42 (H-4) : E16, E18, E22,

(37)  08310-00067-000
NUT
NUT FIG.42 (H-4) : E16, E18, E22,

(37)  08310-00067-000
NUT
NUT FIG.42 (H-4) : E16, E18, E22,
NUT

(37)  08310-00067-000
NUT
NUT FIG.42 (H-4) : E16, E18, E22,
NUT

(37)  08310-0006A-000
NUT

(37)  08310-0006A-000
NUT

(38)  08322-0106A-000
WASHER

(38)  08322-0106A-000
WASHER

(38)  08322-0106A-000
WASHER
LOCK WASHER

(38)  08322-0106A-000
WASHER
LOCK WASHER

(39)  08321-01067-000
WASHER,LOCK
.LOCK WASHER

(39)  08321-01067-000
WASHER,LOCK
.LOCK WASHER

(39)  08321-01067-000
WASHER,LOCK
.LOCK WASHER
WASHER,LOCK

(39)  08321-01067-000
WASHER,LOCK
.LOCK WASHER
WASHER,LOCK

(39)  08321-0106A-000
LOCK WASHER

(39)  08321-0106A-000
LOCK WASHER

(40)  09103-06045-000
BOLT

(41)  08319-31067-000
NUT 6MM
NUT
Onderdeelnummer Produkt Stukprijs Incl. BTW Aantal
# 1

64110-43200-13C
641104320013C

641104320013C
HUB, REAR WHEEL (SILVER)
Niet beschikbaar
# 1

64110-43200-13L
641104320013L

641104320013L
HUB, REAR WHEEL (SILVER)
Niet beschikbaar
# 2

64210-43001-000
6421043001000

6421043001000
PANEL, REAR
Niet beschikbaar
# 2

64210-43002-000
6421043002000

6421043002000
PANEL, REAR
Niet beschikbaar
# 3

54410-01010-000

5441001010000
BRAKE SHOE (F/R)
SHOE, FRONT BRAKE
Niet beschikbaar
# 4

09443-07001-000
0944307001000

0944307001000
SPRING
# 4

09443-07025-000
0944307025000

0944307025000
SPRING
Niet beschikbaar
# 5

54441-29304-000

54441-29305-000
 5444129304000
CAM, BRAKE
CAME, BRAKE
# 6

64451-43020-000
6445143020000

6445143020000
LEVER, REAR BRAKE CAM
Niet beschikbaar
# 7

09160-14001-000

09160-14055-000
 0916014001000
WASHER, 14.5X22X1.6
WASHER (14.5*22*1.6)
# 8

09280-14003-000

09280-14011-000
 0928014003000
O RING
# 9

08322-21067-000

0832221067000
WASHER
LOCK WASHER
Niet beschikbaar
# 10

08310-11068-000

08310-00067-000
 0831011068000
NUT
NUT FIG.42 (H-4) : E16, E18, E22,
# 11

09100-06078-000
0910006078000

0910006078000
BOLT
BOLT (6X33)
# 12

64611-01001-000

64611-36G00-000
 6461101001000
DRUM, REAR SPROCKET
DRUM, SPROCKET MOUNTING
# 13

64651-01001-000

64651-010B1-000
 6465101001000
ABSORBER, REAR WHEEL
CUSHION, REAR HUB
# 14

64711-43001-000
6471143001000

6471143001000
FRONT AXLE
AXLE, REAR
# 14

64711-43010-000
6471143010000

6471143010000
AXLE, REAR
Niet beschikbaar
# 15

64733-43000-000
6473343000000

6473343000000
RETAINER, REAR SPROCK
RETAINER, SPROCKET DRUM

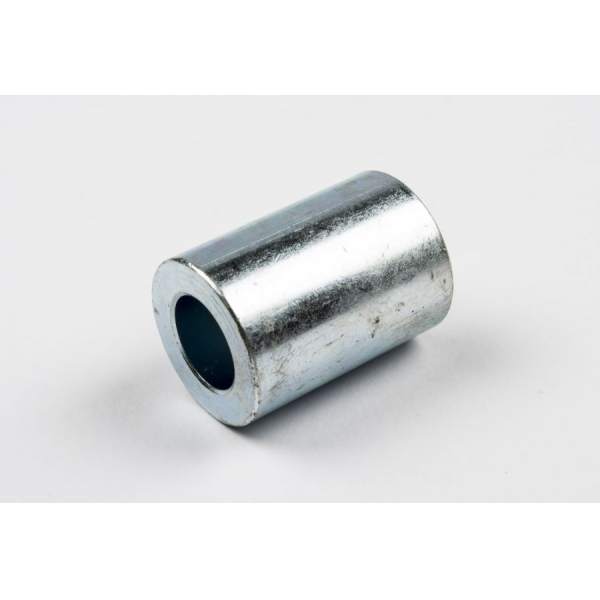

# 16

09180-12005-000
0918012005000

0918012005000
SPACER
SPACER, RH (12.2X22X30.5)
# 17

08314-31128-000

08314-3112A-000
 0831431128000
NUT
# 17

09141-12004-000
0914112004000

0914112004000
NUT
Niet beschikbaar
# 18

09180-12069-000
0918012069000

0918012069000
SPACER (12.6X19X61.5)
Niet beschikbaar
# 19

09180-12070-000
0918012070000

0918012070000
09180-12070-000
SPACER, LH (12X25X12.9)
Niet beschikbaar
# 19

09180-12132-000
0918012132000

0918012132000
SPACER, LH (12X25X12.9)
Niet beschikbaar
# 20

09285-25001-000

09285-25007-000
 0928525001000
SEAL
OIL SEAL
# 21

08143-62017-000

08143-6201B-000
 0814362017000
BEARING
BEARING, LH
# 22

08143-63017-000

08143-6301B-000
 0814363017000
BEARING
BEARING, RH
# 23

08113-62037-000

09262-17023-000
 0811362037000
NTN B1 17X40X12
BEARING
# 24

04111-30308-000

04111-3030A-000
 0411130308000
COTTER PIN
# 25

08322-01123-000

08322-0112B-000
 0832201123000
WASHER
# 25

08322-11128-000

08322-01127-000
 0832211128000
WASHER
WASHER, INNER (12.5*24*2.3)
# 26

64511-27750-000
6451127750000

6451127750000
REAR SPROCKET 32 T
SPROCKET, REAR (NT:32)
# 27

09105-08001-000
0910508001000

0910508001000
BOLT
# 28

08310-00083-000

08310-0008B-000
 0831000083000
NUT
# 28

08310-12088-000

08310-00087-000
 0831012088000
NUT
NUT REFER TO FIG.31A(G-3) FOR MODE REFER TO FIG.31B(G-4) FOR MODE
# 29

09169-08011-000
0916908011000

0916908011000
WASHER, LOCK
WASHER
# 30

55100-43200-000
5510043200000

5510043200000
TIRE, REAR (3.50-10-2P.R) IRC
Niet beschikbaar
# 30

55100-43220-000
5510043220000

5510043220000
TIRE, REAR (3.50-10-2P.R) BRIDGESTONE
Niet beschikbaar
# 31

55200-27630-000
5520027630000

5520027630000
TUBE, INNER (BRIDGESTONE)
Niet beschikbaar
# 31

55200-43210-000
5520043210000

5520043210000
TUBE, INNER (IRC)
Niet beschikbaar
# 32

55310-43200-126
5531043200126

5531043200126
RIM, WHEEL (PEARL)
Niet beschikbaar
# 32

55310-43200-13L
553104320013L

553104320013L
RIM, WHEEL (SILVER)
Niet beschikbaar
# 33

09100-08091-000
0910008091000

0910008091000
BOLT
# 34

08321-21088-000

08321-01087-000
 0832121088000
LOCK WASHER
.8MM LOCK WASHER, RH
# 34

09162-08008-000
0916208008000

0916208008000
WASHER, CHAIN ADJUSTER, ROCK
LOCK WASHER
# 35

08310-00083-000

08310-0008B-000
 0831000083000
NUT
# 35

08310-12088-000

08310-00087-000
 0831012088000
NUT
NUT REFER TO FIG.31A(G-3) FOR MODE REFER TO FIG.31B(G-4) FOR MODE

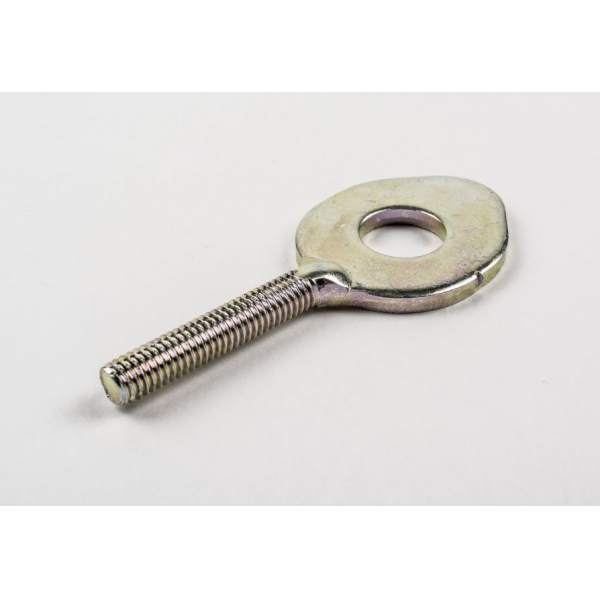

# 36

61411-01002-000
6141101002000

6141101002000
ADJUSTER, RIGHT CHAIN
ADJUSTER, CHAIN
# 37

08310-11068-000

08310-00067-000
 0831011068000
NUT
NUT FIG.42 (H-4) : E16, E18, E22,
# 37

08310-00063-000

0831000063000
NUT
Niet beschikbaar
# 38

08322-01063-000

0832201063000
WASHER
Niet beschikbaar
# 39

08321-21067-000

08321-01067-000
 0832121067000
WASHER, LOCK
.LOCK WASHER
# 39

08321-01063-000

0832101063000
LOCK WASHER
Niet beschikbaar
# 40

09103-06045-000
0910306045000

0910306045000
BOLT
# 41

08316-10063-000

08319-31067-000
 0831610063000
NUT 6MM
NUT
