CILINDER

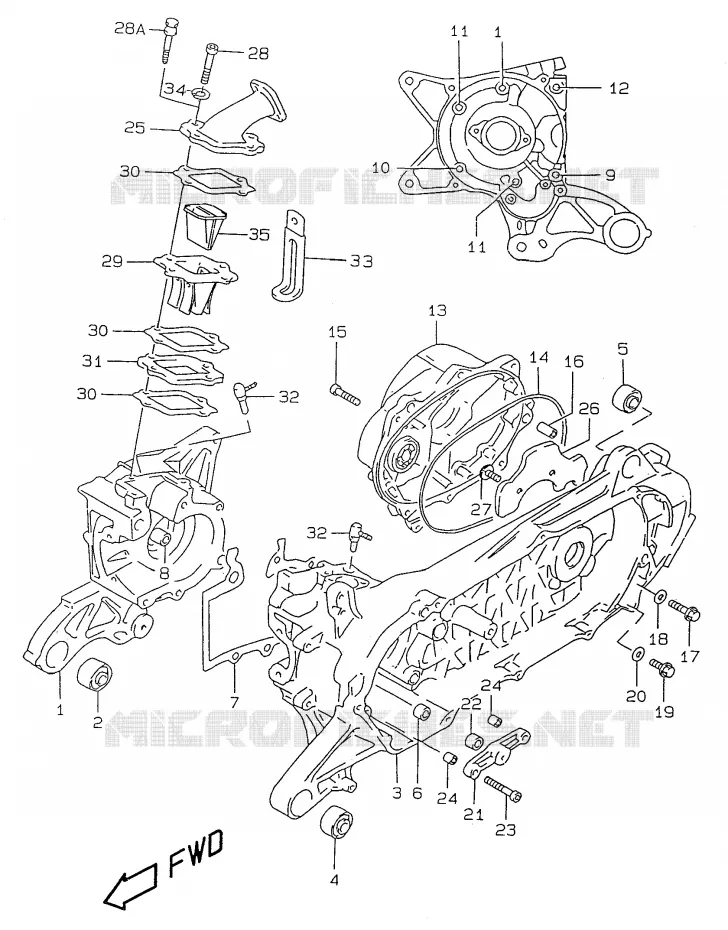

CASING VOOR SUZUKI ZILLION 50 1999

LEFT CARTERDEKSEL

CASING voor Suzuki ZILLION 50 1999
1
(1)  11311-35E11-000
RH CRANKCASE
CRANKCASE, RH
2
(2)  09319-10050-000
BUSH
3
(3)  11321-35E21-000
LH CRANKCASE
CRANKCASE, LH
4
(4)  09319-10050-000
BUSH
5
(5)  09319-10032-000
BUSH
6
(6)  09300-08016-000
BUSH
7
(7)  11481-35E00-000
CRANKCASE GASKET
GASKET, CRANKCASE
8
(8)  04211-11169-000
PIN 11X16
PIN
9
(9)  07130-0680B-000
BOLT (L:80)
BOLT (6X80)
10
(10)  07130-0655B-000
BOLT
BOLT (6X55)
11
(11)  07130-0645A-000
BOLT
BOLT (6X45)
12
(12)  07130-06853-000
BOLT
BOLT (6X85)
13
(13)  11431-10E10-000
GEAR BOX COVER
COVER, GEAR BOX
14
(14)  09280-00029-000
O-RING
O RING (D:2.4, ID:161)
15
(15)  07130-0625B-000
BOLT. CL RLSE CYL
SCREW
16
(16)  04211-11169-000
PIN 11X16
PIN
17
(17)  01550-0812B-000
BOLT
BOLT, OIL LEVEL
18
(18)  09168-08016-000
GASKET 8.2/14/1
GASKET
19
(19)  01550-0612B-000
BOLT
BOLT, OIL DRAIN
20
(20)  09168-06004-000
GASKET
21
(21)  11382-37B01-000
STARTER IDLE CAP
CAP, STARTER IDLE GEAR
22
(22)  09300-08016-000
BUSH
23
(23)  07130-0630B-000
BOLT. MAGNETO STATOR
SCREW
24
(24)  04211-09109-000
PIN 9X10
PIN
25
(25)  13110-35E31-000
PIPE, INTAKE
(25)  13111-35E12-000
INTAKE PIPE
PIPE, INTAKE
26
(26)  11323-06F00-000
GEAR BOX PLATE
PLATE, GEAR BOX
27
(27)  02112-3612A-000
SCREW
28
(28)  07130-0625B-000
BOLT. CL RLSE CYL
BOLT
28A
(28A)  13141-09E21-000
BOLT
29
(29)  13150-10E00-000
REED VALVE ASSY
VALVE ASSY, REED
(29)  13150-10E10-000
VALVE ASSY, REED
30
(30)  13156-10E00-000
GASKET
31
(31)  13129-35E00-000
SPACER
SPACER, REED VALVE
32
(32)  16910-09C00-000
VALVE,OIL HOSE CHECK
CHECK VALVE, OIL HOSE
33
(33)  09404-06039-000
CLAMP
34
(34)  08321-0106A-000
LOCK WASHER
WASHER
35
(35)  13158-02E01-000
SEPARATOR
SEPARATOR, REED VALVE
Onderdeelnummer Produkt Stukprijs Incl. BTW Aantal
# 1

11311-35E11-000
1131135E11000

1131135E11000
RH CRANKCASE
CRANKCASE, RH
Niet beschikbaar
# 2

09319-10050-000
0931910050000

0931910050000
BUSH
# 3

11321-35E20-000

1132135E20000
LH CRANKCASE
CRANKCASE, LH
Niet beschikbaar
# 4

09319-10050-000
0931910050000

0931910050000
BUSH
# 5

09319-10032-000
0931910032000

0931910032000
BUSH
# 6

09300-08016-000
0930008016000

0930008016000
BUSH
# 7

11481-35E00-000
1148135E00000

1148135E00000
CRANKCASE GASKET
GASKET, CRANKCASE
# 8

04211-11169-000
0421111169000

0421111169000
PIN 11X16
PIN
# 9

07130-06803-000

07130-0680B-000
 0713006803000
BOLT (L:80)
BOLT (6X80)
# 10

07130-06553-000

07130-0655B-000
 0713006553000
BOLT
BOLT (6X55)
# 11

07130-06453-000

07130-0645A-000
 0713006453000
BOLT
BOLT (6X45)
# 12

07130-06853-000
0713006853000

0713006853000
BOLT
BOLT (6X85)
# 13

11431-10E10-000
1143110E10000

1143110E10000
GEAR BOX COVER
COVER, GEAR BOX
# 14

09280-00029-000
0928000029000

0928000029000
O-RING
O RING (D:2.4, ID:161)
# 15

07130-06253-000

07130-0625B-000
 0713006253000
BOLT. CL RLSE CYL
SCREW
# 16

04211-11169-000
0421111169000

0421111169000
PIN 11X16
PIN
# 17

01550-08123-000

01550-0812B-000
 0155008123000
BOLT
BOLT, OIL LEVEL
# 18

09168-08008-000

09168-08016-000
 0916808008000
GASKET 8.2/14/1
GASKET
# 19

01550-06123-000

01550-0612B-000
 0155006123000
BOLT
BOLT, OIL DRAIN
# 20

09168-06004-000
0916806004000

0916806004000
GASKET
# 21

11382-37B01-000
1138237B01000

1138237B01000
STARTER IDLE CAP
CAP, STARTER IDLE GEAR
# 22

09300-08016-000
0930008016000

0930008016000
BUSH
# 23

07130-06303-000

07130-0630B-000
 0713006303000
BOLT. MAGNETO STATOR
SCREW
# 24

04211-09109-000
0421109109000

0421109109000
PIN 9X10
PIN
# 25

13110-35E30-000

1311035E30000
PIPE, INTAKE
Niet beschikbaar
# 25

13111-35E11-000

1311135E11000
INTAKE PIPE
PIPE, INTAKE
Niet beschikbaar
# 26

11323-06F00-000
1132306F00000

1132306F00000
GEAR BOX PLATE
PLATE, GEAR BOX
# 27

02112-36123-000

02112-3612A-000
 0211236123000
SCREW
# 28

07130-06253-000

07130-0625B-000
 0713006253000
BOLT. CL RLSE CYL
BOLT
# 28A

13141-09E21-000
1314109E21000

1314109E21000
BOLT
# 29

13150-10E00-000
1315010E00000

1315010E00000
REED VALVE ASSY
VALVE ASSY, REED
# 29

13150-10E10-000
1315010E10000

1315010E10000
VALVE ASSY, REED
Niet beschikbaar
# 30

13156-10E00-000
1315610E00000

1315610E00000
GASKET
# 31

13129-35E00-000
1312935E00000

1312935E00000
SPACER
SPACER, REED VALVE
# 32

16910-09C00-000
1691009C00000

1691009C00000
VALVE, OIL HOSE CHECK
CHECK VALVE, OIL HOSE
# 33

09404-06429-EE3

09404-06039-000
 0940406429EE3
CLAMP
# 34

08321-01063-000

08321-0106A-000
 0832101063000
LOCK WASHER
WASHER
# 35

13158-02E01-000
1315802E01000

1315802E01000
SEPARATOR
SEPARATOR, REED VALVE
