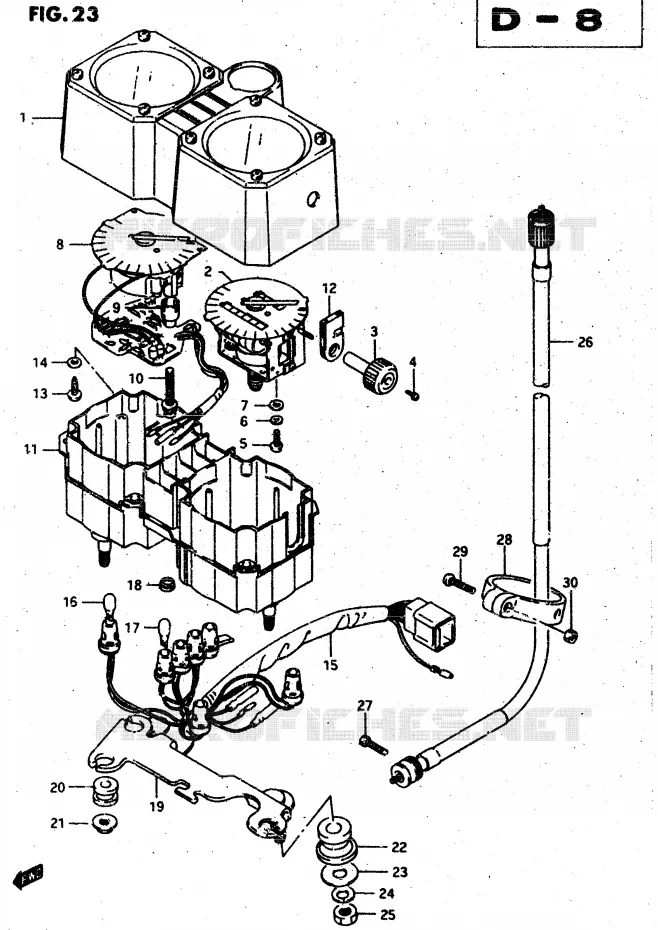

SNELHEIDSMETER (DR500SG / RG / SH / SJ) REFER TO FIG23 (D-6) FOR DR500RH

SNELHEIDSMETER (DR500RH) VOOR SUZUKI DR 500 1986

KOPLAMP

(1) 34150-14D20-000

METER HOOD
HOOD, METER

(2) 34120-12D10-000

SPEEDOMETER DR 650 R
SPEEDOMETER (KILO)

(3) 34124-44B30-000

TRIP KNOB
KNOB, TRIP

(4) 34184-12D00-000

SCREW,TRIP KNOB

(5) 02112-0310A-000

SCREW

(6) 08321-2103B-000

WASHER,LOCK
.LOCK WASHER

(7) 08322-0103B-000

WASHER

(8) 34220-14A00-000

TACHOMETER DR 60/65
TACHOMETER

(9) 34187-14A00-000

SPACER

(10) 02112-74253-000

SCREW
SCREW, CASE

(11) 34111-44B10-000

METER CASE
CASE, METER

(12) 34196-14A00-000

CUSHION
GROMMET

(13) 03112-05123-000

SCREW
TAPPING SCREW

(14) 08321-0105A-000

WASHER,LOCK
LOCK WASHER

(15) 34170-14A00-000

SOCKET,METER
SOCKET

(16) 09471-12108-000

BULB,12V1.7W
BULB (12V,3W)

(17) 09471-12085-000

BULB 12V-3W
BULB (12V,1.7W)

(18) 34194-14A00-000

CAP

(19) 34950-14C00-000

BRACKET ASSY,METER
BRACKET, METER

(20) 34996-43410-000

CUSHION

(21) 08310-0005B-000

WASHER 5.5X16X1.2
NUT
NUT

(21) 09160-05037-000

WASHER 5.5X16X1.2
NUT

(22) 34956-31001-000

CUSHION

(23) 09160-08135-000

WASHER,8.5X28X1.6
WASHER (8.5X29X1.6)

(24) 08321-0108B-000

WASHER,LOCK
.LOCK WASHER

(25) 08310-0008B-000

.NUT

(26) 34910-29E20-000

CABLE ASSY,SPEEDOMETER

(27) 01500-0516B-000

.BOLT

(28) 34938-14A01-000

CLAMP,SPEEDOMETER CABLE
CLAMP, METER CABLE

(29) 02112-75207-000

SCREW
5 X 20 SCREW

(30) 08310-00057-000

..NUT

	Onderdeelnummer	Produkt	Aantal
# 1	34150-14A60-000 34150-14D20-000 3415014A60000	METER HOOD HOOD, METER	84,23 €
# 2	34120-14A00-000 3412014A00000	SPEEDOMETER DR 650 R SPEEDOMETER (KILO)	Niet beschikbaar	0,00 €
# 3	34124-14A00-000 34124-44B30-000 3412414A00000	TRIP KNOB KNOB, TRIP	8,39 €
# 4	34184-14A00-000 34184-12D00-000 3418414A00000	SCREW, TRIP KNOB	3,19 €
# 5	02112-03106-000 02112-0310A-000 0211203106000	SCREW	1,97 €
# 6	08321-21036-000 08321-2103B-000 0832121036000	WASHER, LOCK .LOCK WASHER	1,51 €
# 7	08322-21036-000 08322-0103B-000 0832221036000	WASHER	2,66 €
# 8	34220-14A00-000 3422014A00000 3422014A00000	TACHOMETER DR 60/65 TACHOMETER	Niet beschikbaar	0,00 €
# 9	34187-14A00-000 3418714A00000 3418714A00000	SPACER	5,42 €
# 10	34283-14A00-000 02112-74253-000 3428314A00000	SCREW SCREW, CASE	2,88 €
# 11	34111-14A01-000 34111-44B10-000 3411114A01000	METER CASE CASE, METER	51,05 €
# 12	34196-14A00-000 3419614A00000 3419614A00000	CUSHION GROMMET	Niet beschikbaar	0,00 €
# 13	03112-05129-000 0311205129000	SCREW TAPPING SCREW	Niet beschikbaar	0,00 €
# 14	08321-21057-000 08321-0105A-000 0832121057000	WASHER, LOCK LOCK WASHER	2,42 €
# 15	34170-14A00-000 3417014A00000 3417014A00000	SOCKET, METER SOCKET	Niet beschikbaar	0,00 €
# 16	09471-12100-000 09471-12108-000 0947112100000	BULB, 12V1.7W BULB (12V, 3W)	4,37 €
# 17	09471-12085-000 0947112085000 0947112085000	BULB 12V-3W BULB (12V, 1.7W)	5,61 €
# 18	34194-14A00-000 3419414A00000 3419414A00000	CAP	Niet beschikbaar	0,00 €
# 19	34950-14A00-000 34950-14C00-000 3495014A00000	BRACKET ASSY, METER BRACKET, METER	51,03 €
# 20	34996-43410-000 3499643410000 3499643410000	CUSHION	4,72 €
# 21	34185-14A00-000 08310-0005B-000 3418514A00000	WASHER 5.5X16X1.2 NUT NUT	3,13 €
# 21	34185-14A00-000 09160-05037-000 3418514A00000	WASHER 5.5X16X1.2 NUT	2,04 €
# 22	34956-31001-000 3495631001000 3495631001000	CUSHION	6,27 €
# 23	09160-08057-000 09160-08135-000 0916008057000	WASHER, 8.5X28X1.6 WASHER (8.5X29X1.6)	2,73 €
# 24	08321-21084-000 08321-0108B-000 0832121084000	WASHER, LOCK .LOCK WASHER	3,13 €
# 25	08310-11085-000 08310-0008B-000 0831011085000	.NUT	3,08 €
# 26	34910-14A10-000 3491014A10000	CABLE ASSY, SPEEDOMETER	Niet beschikbaar	0,00 €
# 27	01107-05167-000 01500-0516B-000 0110705167000	.BOLT	2,31 €
# 28	34938-14A01-000 3493814A01000 3493814A01000	CLAMP, SPEEDOMETER CABLE CLAMP, METER CABLE	Niet beschikbaar	0,00 €
# 29	02112-05208-000 02112-75207-000 0211205208000	SCREW 5 X 20 SCREW	3,62 €
# 30	08310-11058-000 08310-00057-000 0831011058000	..NUT	2,46 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Suzuki. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Selecteer het gewenste onderdeelnummer in het diagram of raadpleeg de lijst hierboven om de informatie en prijzen met betrekking tot de verschillende onderdelen te vinden.
Zorg ervoor dat u de vereiste hoeveelheid bestelt wanneer u een onderdeel aan uw winkelwagentje toevoegt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Vind op deze pagina alle originele onderdelen met betrekking tot de SNELHEIDSMETER (DR500RH) van uw Suzuki van DR. Laat het ons weten als u vragen heeft.
