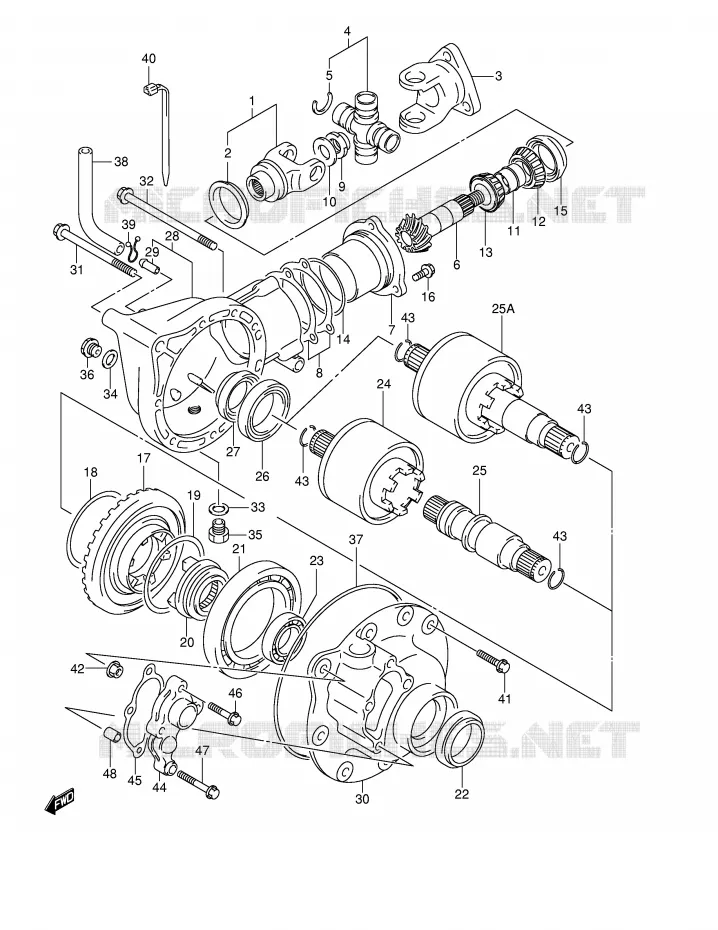

FINAL BEVEL GEAR (FRONT)(MODELE W / X / Y) REFER TO FIG.24A(E-8) FOR MODEL K1/K2

FINAL BEVEL GEAR (FRONT) VOOR SUZUKI QUADMASTER 500 2000

FINAL BEVEL GEAR (REAR)(MODELE W / X) REFER TO FIG.25A(E-12) FOR MODEL Y

(1) 27130-03G00-000

YOKE,RR DRIVE OUTPUT
YOKE, FR DRIVE BEVEL GR

(2) 27592-38F00-000

..PLATE. OUTPUT YOKE
PLATE, OUTPUT FLANGE

25A

(25A) 27300-09F80-000

27300-09F80-000
DIFFERENTIAL ASSY, FRONT

(3) 27161-38F11-000

YOKE,PROP SHAFT JOINT
YOKE, PROP SHAFT JOINT FR

(4) 27200-19811-000

JOINT SET, UNIVERSAL

(5) 09380-20016-000

CIRCLIP
CIRCLIP, UNIVERSAL JOINT

(6) 27311-44D60-000

27311-44D60-000
GEAR, FR DRIVE BVL

(7) 27441-19B00-000

DR BEV GR HOUSING
HOUSING, FR DRIVE BVL GR

(8) 27445-19810-000

SHIM SET, FR DRIVE BVL HSG

(9) 09159-16004-000

NUT
NUT, FR DRIVE BVL GR

(10) 09160-16026-000

WASHER 18.5X 35X4
WASHER, FR DRIVE BVL GR

(11) 09180-25085-000

SPACER
SPACER, FR DRIVE BVL GR

(12) 09265-25024-000

BEARING ASSY
BRG,FR DRIVE BVL GR,FR

(13) 09265-25013-000

KOYO R2 25X52X19 *
BRG,FR DRIVE BVL GR,FR

(14) 09280-63004-000

O RING
O RING, DRIVE BVL GR HSG

(15) 09283-34008-000

OIL SEAL
SEAL, FR DRIVE BVL GR JOINT

(16) 01550-0825A-000

BOLT. FINAL GEAR BEARIN
BOLT, FR DRIVE BVL GR HSG

(17) 27321-09F50-000

GEAR, FR DRIVEN BEVEL

(18) 27326-19810-000

SHIM SET, JFR DRIVEN BVL GR

(19) 27327-34810-000

SHIM SET
SHIM SET, DRIVEN GEAR BRG

(20) 27371-19B01-000

DOG,DIFF LOCK SLIDIN
DOG, FR DIF LOCK SLIDING

(21) 09262-70001-000

NTN B1 70X110X13 *
BRG, FR DRIVEN BEVEL GR

(22) 09283-34008-000

OIL SEAL
SEAL, FR DRIVEN OUTPUT,LH

(23) 08113-60050-000

BALL BEARING NSK
BRG, FR DRIVEN OUTPUT SFT,LH

(24) 27300-09F80-000

27300-09F80-000
DIFFERENTIAL ASSY, FR

(25) 27361-09F71-000

SHAFT, FR DRIVEN OUTPUT

(26) 09262-40006-000

BEARING
BRG, DIFFERENTIAL CASE RH

(27) 09283-34008-000

OIL SEAL
SEAL, FR DIF SIDE OUTPUT OIL

(28) 27450-19B13-000

HOUSING, FR DIF GEAR

(29) 09364-08003-000

UNION
UNION, BREATHER

(30) 27461-19B10-000

CASE,FR DRIVEN GEAR
CASE, FR DRIVEN GR BRG

(31) 09103-10148-000

BOLT,10X110
BOLT, FR DIFF HOUSING MTG

(32) 09103-10052-000

BOLT, FR DIFF HOUSING MTG

(33) 09168-14002-000

GASKET 13.8X18.8X4.8MM
GASKET, GR OIL DRAIN PLUG

(34) 09168-16002-000

GASKET
GASKET, OIL FILLER PLUG

(35) 09247-14002-000

PLUG
PLUG, GR OIL DRAIN

(36) 09248-16012-000

PLUG,PLGR OUT
PLUG, GR OIL FILLER

(37) 09280-00022-000

O-RING
O RING, FR DRIVEN GR BRG CASE

(38) 09352-70104-00B

HOSE,7X10.2X2000
HOSE, BREATHER (7X10.2X2000)

(39) 09401-10402-000

CLIP

(40) 09407-18402-000

CLAMP (L:165)

(41) 01550-0825A-000

BOLT. FINAL GEAR BEARIN
BOLT, FR DRIVEN GR CASE

(42) 08319-3110A-000

NUT
NUT, FR DIFF HOUSING HTG

(43) 09381-22007-000

CIRCLIP
RING, FR DRIVE SHAFT

(44) 27471-19B01-000

COVER,FR DRIVEN GEAR
COVER, FR DRIVEN GR CASE

(45) 27473-19B11-000

GASKET,FR GEAR CASE COVER(NA)
GASKET, CASE COVER

(46) 01547-0625B-000

BOLT. FINAL GEAR CASE COVER
BOLT, CASE COVER

(47) 01547-0635B-000

BOLT
BOLT, CASE COVER

(48) 04211-09109-000

PIN 9X10
PIN, CASE COVER

	Onderdeelnummer	Produkt	Aantal
# 1	27130-38F00-000 27130-03G00-000 2713038F00000	YOKE, RR DRIVE OUTPUT YOKE, FR DRIVE BEVEL GR	120,15 €
# 2	27592-38F00-000 2759238F00000 2759238F00000	..PLATE. OUTPUT YOKE PLATE, OUTPUT FLANGE	8,43 €
# 3	27161-38F10-000 27161-38F11-000 2716138F10000	YOKE, PROP SHAFT JOINT YOKE, PROP SHAFT JOINT FR	294,88 €
# 4	27200-19810-000 27200-19811-000 2720019810000	JOINT SET, UNIVERSAL	63,18 €
# 5	09380-20016-000 0938020016000 0938020016000	CIRCLIP CIRCLIP, UNIVERSAL JOINT	2,73 €
# 6	27311-44D60-000 2731144D60000 2731144D60000	27311-44D60-000 GEAR, FR DRIVE BVL	Niet beschikbaar	0,00 €
# 7	27441-19B00-000 2744119B00000 2744119B00000	DR BEV GR HOUSING HOUSING, FR DRIVE BVL GR	72,25 €
# 8	27445-19810-000 2744519810000 2744519810000	SHIM SET, FR DRIVE BVL HSG	Niet beschikbaar	0,00 €
# 9	09159-16004-000 0915916004000 0915916004000	NUT NUT, FR DRIVE BVL GR	3,88 €
# 10	09160-16026-000 0916016026000 0916016026000	WASHER 18.5X 35X4 WASHER, FR DRIVE BVL GR	5,03 €
# 11	09180-25085-000 0918025085000 0918025085000	SPACER SPACER, FR DRIVE BVL GR	20,67 €
# 12	09265-25024-000 0926525024000 0926525024000	BEARING ASSY BRG, FR DRIVE BVL GR, FR	54,66 €
# 13	09265-25013-000 0926525013000 0926525013000	KOYO R2 25X52X19 * BRG, FR DRIVE BVL GR, FR	57,34 €
# 14	09280-63004-000 0928063004000 0928063004000	O RING O RING, DRIVE BVL GR HSG	5,59 €
# 15	09283-34008-000 0928334008000 0928334008000	OIL SEAL SEAL, FR DRIVE BVL GR JOINT	16,30 €
# 16	01550-08253-000 01550-0825A-000 0155008253000	BOLT. FINAL GEAR BEARIN BOLT, FR DRIVE BVL GR HSG	3,19 €
# 17	27321-09F50-000 2732109F50000 2732109F50000	GEAR, FR DRIVEN BEVEL	Niet beschikbaar	0,00 €
# 18	27326-19810-000 2732619810000 2732619810000	SHIM SET, JFR DRIVEN BVL GR	Niet beschikbaar	0,00 €
# 19	27327-34810-000 2732734810000 2732734810000	SHIM SET SHIM SET, DRIVEN GEAR BRG	21,67 €
# 20	27371-19B01-000 2737119B01000 2737119B01000	DOG, DIFF LOCK SLIDIN DOG, FR DIF LOCK SLIDING	73,12 €
# 21	09262-70001-000 0926270001000 0926270001000	NTN B1 70X110X13 * BRG, FR DRIVEN BEVEL GR	105,53 €
# 22	09283-34008-000 0928334008000 0928334008000	OIL SEAL SEAL, FR DRIVEN OUTPUT, LH	16,30 €
# 23	08113-60050-000 0811360050000 0811360050000	BALL BEARING NSK BRG, FR DRIVEN OUTPUT SFT, LH	17,26 €
# 24	27300-09F71-000 2730009F71000	27300-09F80-000 DIFFERENTIAL ASSY, FR	Niet beschikbaar	0,00 €
# 25	27361-09F71-000 2736109F71000 2736109F71000	SHAFT, FR DRIVEN OUTPUT	Niet beschikbaar	0,00 €
# 25A	27300-09F80-000 2730009F80000 2730009F80000	27300-09F80-000 DIFFERENTIAL ASSY, FRONT	Niet beschikbaar	0,00 €
# 26	09262-40006-000 0926240006000 0926240006000	BEARING BRG, DIFFERENTIAL CASE RH	50,82 €
# 27	09283-34008-000 0928334008000 0928334008000	OIL SEAL SEAL, FR DIF SIDE OUTPUT OIL	16,30 €
# 28	27450-19B13-000 2745019B13000 2745019B13000	HOUSING, FR DIF GEAR	Niet beschikbaar	0,00 €
# 29	09364-08003-000 0936408003000 0936408003000	UNION UNION, BREATHER	3,04 €
# 30	27461-19B10-000 2746119B10000 2746119B10000	CASE, FR DRIVEN GEAR CASE, FR DRIVEN GR BRG	170,54 €
# 31	09103-10148-000 0910310148000 0910310148000	BOLT, 10X110 BOLT, FR DIFF HOUSING MTG	8,03 €
# 32	09103-10052-000 0910310052000 0910310052000	BOLT, FR DIFF HOUSING MTG	Niet beschikbaar	0,00 €
# 33	09168-14002-000 0916814002000 0916814002000	GASKET 13.8X18.8X4.8MM GASKET, GR OIL DRAIN PLUG	2,64 €
# 34	09168-16002-000 0916816002000 0916816002000	GASKET GASKET, OIL FILLER PLUG	2,60 €
# 35	09247-14002-000 0924714002000 0924714002000	PLUG PLUG, GR OIL DRAIN	5,23 €
# 36	09248-16012-000 0924816012000 0924816012000	PLUG, PLGR OUT PLUG, GR OIL FILLER	5,23 €
# 37	09280-00022-000 0928000022000 0928000022000	O-RING O RING, FR DRIVEN GR BRG CASE	9,23 €
# 38	09352-70103-00B 09352-70104-00B 093527010300B	HOSE, 7X10.2X2000 HOSE, BREATHER (7X10.2X2000)	17,95 €
# 39	09401-10403-000 09401-10402-000 0940110403000	CLIP	2,15 €
# 40	09407-18402-000 0940718402000 0940718402000	CLAMP (L:165)	2,93 €
# 41	01550-08253-000 01550-0825A-000 0155008253000	BOLT. FINAL GEAR BEARIN BOLT, FR DRIVEN GR CASE	3,19 €
# 42	08319-31103-000 08319-3110A-000 0831931103000	NUT NUT, FR DIFF HOUSING HTG	3,06 €
# 43	09381-22007-000 0938122007000 0938122007000	CIRCLIP RING, FR DRIVE SHAFT	1,86 €
# 44	27471-19B01-000 2747119B01000 2747119B01000	COVER, FR DRIVEN GEAR COVER, FR DRIVEN GR CASE	39,51 €
# 45	27473-19B11-000 2747319B11000 2747319B11000	GASKET, FR GEAR CASE COVER(NA) GASKET, CASE COVER	3,57 €
# 46	01547-06253-000 01547-0625B-000 0154706253000	BOLT. FINAL GEAR CASE COVER BOLT, CASE COVER	2,73 €
# 47	01547-06353-000 01547-0635B-000 0154706353000	BOLT BOLT, CASE COVER	3,08 €
# 48	04211-09109-000 0421109109000 0421109109000	PIN 9X10 PIN, CASE COVER	2,17 €
