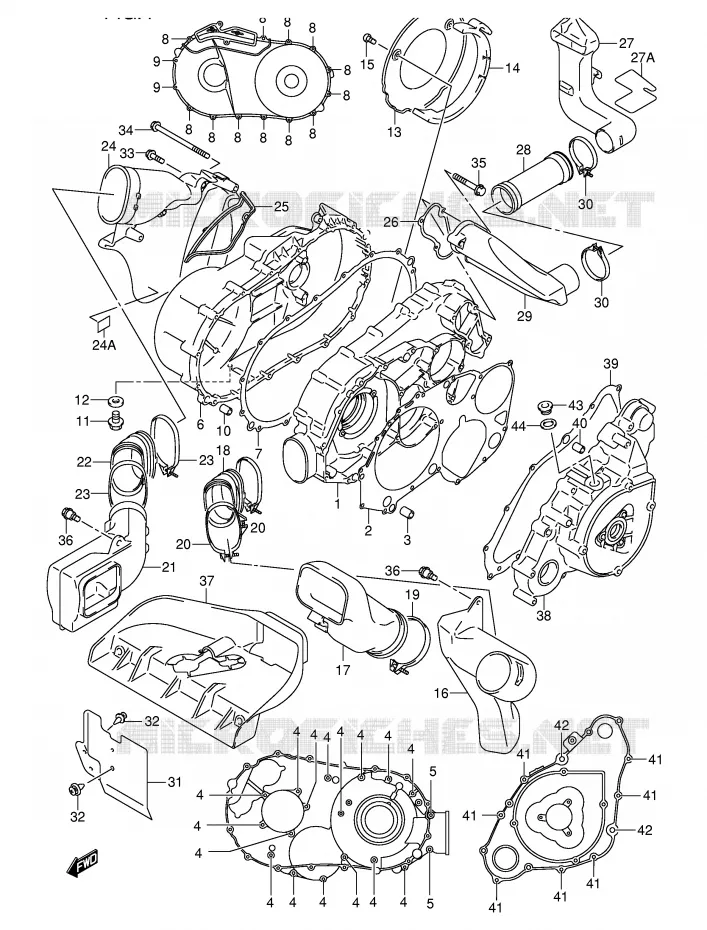

CASING

CASING VOOR SUZUKI VINSON 500 2000

KRUKAS

CASING voor Suzuki VINSON 500 2000

(1)  11341-09F50-000
COVER, CLUTCH

(2)  11482-09F50-000
GASKET,CLUTCH COVER
GASKET

(24A)  63191-25C00-000
CUSHION
CUSHION, DUCT CTR CONNECTOR

(27A)  11487-09F50-000
SHIELD, BELT COOLING DUCT REAR

(3)  04211-13189-000
PIN

(4)  01547-0640B-000
BOLT. REAR
BOLT

(4)  01547-0640B-000
BOLT. REAR
BOLT

(4)  01547-0640B-000
BOLT. REAR
BOLT

(4)  01547-0640B-000
BOLT. REAR
BOLT

(4)  01547-0640B-000
BOLT. REAR
BOLT

(4)  01547-0640B-000
BOLT. REAR
BOLT

(4)  01547-0640B-000
BOLT. REAR
BOLT

(4)  01547-0640B-000
BOLT. REAR
BOLT

(4)  01547-0640B-000
BOLT. REAR
BOLT

(4)  01547-0640B-000
BOLT. REAR
BOLT

(4)  01547-0640B-000
BOLT. REAR
BOLT

(4)  01547-0640B-000
BOLT. REAR
BOLT

(4)  01547-0640B-000
BOLT. REAR
BOLT
BOLT. REAR

(4)  01547-0640B-000
BOLT. REAR
BOLT
BOLT. REAR

(4)  01547-0640B-000
BOLT. REAR
BOLT
BOLT. REAR

(4)  01547-0640B-000
BOLT. REAR
BOLT
BOLT. REAR

(4)  01547-0640B-000
BOLT. REAR
BOLT
BOLT. REAR

(4)  01547-0640B-000
BOLT. REAR
BOLT
BOLT. REAR

(4)  01547-0640B-000
BOLT. REAR
BOLT
BOLT. REAR

(4)  01547-0640B-000
BOLT. REAR
BOLT
BOLT. REAR

(4)  01547-0640B-000
BOLT. REAR
BOLT
BOLT. REAR

(4)  01547-0640B-000
BOLT. REAR
BOLT
BOLT. REAR

(4)  01547-0640B-000
BOLT. REAR
BOLT
BOLT. REAR

(4)  01547-0640B-000
BOLT. REAR
BOLT
BOLT. REAR

(5)  01547-0675A-000
BOLT

(5)  01547-0675A-000
BOLT

(5)  01547-0675A-000
BOLT
BOLT

(5)  01547-0675A-000
BOLT
BOLT

(6)  11371-09F50-000
COVER, V BELT

(7)  11484-09F50-000
GASKET,V BELT COVER
GASKET

(8)  01547-0645B-000
BOLT

(8)  01547-0645B-000
BOLT

(8)  01547-0645B-000
BOLT

(8)  01547-0645B-000
BOLT

(8)  01547-0645B-000
BOLT

(8)  01547-0645B-000
BOLT

(8)  01547-0645B-000
BOLT

(8)  01547-0645B-000
BOLT

(8)  01547-0645B-000
BOLT

(8)  01547-0645B-000
BOLT

(8)  01547-0645B-000
BOLT
BOLT

(8)  01547-0645B-000
BOLT
BOLT

(8)  01547-0645B-000
BOLT
BOLT

(8)  01547-0645B-000
BOLT
BOLT

(8)  01547-0645B-000
BOLT
BOLT

(8)  01547-0645B-000
BOLT
BOLT

(8)  01547-0645B-000
BOLT
BOLT

(8)  01547-0645B-000
BOLT
BOLT

(8)  01547-0645B-000
BOLT
BOLT

(8)  01547-0645B-000
BOLT
BOLT

(9)  01547-0680B-000
BOLT. CRANKCASE
BOLT

(9)  01547-0680B-000
BOLT. CRANKCASE
BOLT

(9)  01547-0680B-000
BOLT. CRANKCASE
BOLT
BOLT. CRANKCASE

(9)  01547-0680B-000
BOLT. CRANKCASE
BOLT
BOLT. CRANKCASE

(10)  04211-13189-000
PIN

(11)  01550-0812B-000
BOLT
PLUG, DRAIN

(12)  09168-08029-000
GASKET,HEAD COVER BOLT
GASKET

(13)  11343-09F50-000
PLATE, AIR INTAKE

(14)  11344-09F50-000
11344-09F50-000
CUSHION, AIR INTAKE PLATE

(15)  02112-3612A-000
SCREW

(16)  11387-09F50-000
DUCT, BELT COOLING FRONT NO.1

(17)  11388-09F50-000
DUCT, BELT COOLING FRONT NO.2

(18)  11386-09F50-000
CONNECTOR, COOLING DUCT FRONT NO.1

(19)  09402-76208-000
CLAMP
CLAMP, DUCT FRONT NO.2

(20)  11389-09F50-000
CLAMP. BELT CLG DUCT FR
CLAMP, DUCT FRONT

(20)  11389-09F50-000
CLAMP. BELT CLG DUCT FR
CLAMP, DUCT FRONT

(21)  11395-09F50-000
DUCT, BELT COOLING CTR

(22)  11394-09F50-000
CONNECTOR, DUCT CTR NO.2

(23)  11389-09F50-000
CLAMP. BELT CLG DUCT FR
CLAMP, DUCT CTR

(23)  11389-09F50-000
CLAMP. BELT CLG DUCT FR
CLAMP, DUCT CTR

(24)  11393-09F50-000
CONNECTOR, DUCT CTR NO.1

(25)  11485-09F50-000
GASKET, DUCT CTR CONNECTOR

(26)  11486-09F50-000
GASKET, DUCT RR CONNECTOR

(27)  11398-09F50-000
DUCT, BELT COOLING REAR

(28)  11397-09F50-000
CONNECTOR, DUCT REAR NO.2

(29)  11396-09F50-000
CONNECTOR, DUCT REAR NO.1

(30)  09402-60208-000
CLAMP
CLAMP, DUCT REAR

(30)  09402-60208-000
CLAMP
CLAMP, DUCT REAR

(31)  11392-09F50-000
GUARD, DUCT CTR

(32)  09409-06322-5PK
CLIP(BLACK)
CLIP

(32)  09409-06322-5PK
CLIP(BLACK)
CLIP

(33)  01550-0620B-000
BOLT
BOLT, DUCT CTR CONNECTOR

(34)  01550-0695B-000
BOLT
BOLT, DUCT CTR CONNECTOR

(35)  01550-0640A-000
BOLT
BOLT, DUCT REAR CONNECTOR

(36)  09111-06094-000
BOLT.RR BUMPER LOWER
SCREW, DUCT FRONT/CTR

(36)  09111-06094-000
BOLT.RR BUMPER LOWER
SCREW, DUCT FRONT/CTR

(36)  09111-06094-000
BOLT.RR BUMPER LOWER
SCREW, DUCT FRONT/CTR
BOLT.RR BUMPER LOWER

(36)  09111-06094-000
BOLT.RR BUMPER LOWER
SCREW, DUCT FRONT/CTR
BOLT.RR BUMPER LOWER

(37)  11399-09F50-000
SEPARATOR, BELT COOLING DUCT FRONT

(38)  11351-09F50-000
COVER, MAGNETO

(39)  11483-09F50-000
GASKET.MAGNETO COVER
GASKET

(40)  04211-13189-000
PIN

(41)  01547-0640B-000
BOLT. REAR
BOLT

(41)  01547-0640B-000
BOLT. REAR
BOLT

(41)  01547-0640B-000
BOLT. REAR
BOLT

(41)  01547-0640B-000
BOLT. REAR
BOLT

(41)  01547-0640B-000
BOLT. REAR
BOLT

(41)  01547-0640B-000
BOLT. REAR
BOLT

(41)  01547-0640B-000
BOLT. REAR
BOLT

(41)  01547-0640B-000
BOLT. REAR
BOLT
BOLT. REAR

(41)  01547-0640B-000
BOLT. REAR
BOLT
BOLT. REAR

(41)  01547-0640B-000
BOLT. REAR
BOLT
BOLT. REAR

(41)  01547-0640B-000
BOLT. REAR
BOLT
BOLT. REAR

(41)  01547-0640B-000
BOLT. REAR
BOLT
BOLT. REAR

(41)  01547-0640B-000
BOLT. REAR
BOLT
BOLT. REAR

(41)  01547-0640B-000
BOLT. REAR
BOLT
BOLT. REAR

(42)  01547-0650B-000
SCREW
BOLT

(42)  01547-0650B-000
SCREW
BOLT

(42)  01547-0650B-000
SCREW
BOLT
SCREW

(42)  01547-0650B-000
SCREW
BOLT
SCREW

(43)  09248-16012-000
PLUG,PLGR OUT
PLUG OIL GALL NO.1/OIL PUMP

(44)  09168-16002-000
GASKET
Onderdeelnummer Produkt Stukprijs Incl. BTW Aantal
# 1

11341-09F50-000
1134109F50000

1134109F50000
COVER, CLUTCH
Niet beschikbaar
# 2

11482-09F50-000
1148209F50000

1148209F50000
GASKET, CLUTCH COVER
GASKET
# 3

04211-13189-000
0421113189000

0421113189000
PIN
# 4

01547-06403-000

01547-0640B-000
 0154706403000
BOLT. REAR
BOLT
# 5

01547-06753-000

01547-0675A-000
 0154706753000
BOLT
# 6

11371-09F50-000
1137109F50000

1137109F50000
COVER, V BELT
Niet beschikbaar
# 7

11484-09F50-000
1148409F50000

1148409F50000
GASKET, V BELT COVER
GASKET
# 8

01547-06453-000

01547-0645B-000
 0154706453000
BOLT
# 9

01547-06803-000

01547-0680B-000
 0154706803000
BOLT. CRANKCASE
BOLT
# 10

04211-13189-000
0421113189000

0421113189000
PIN
# 11

01550-08123-000

01550-0812B-000
 0155008123000
BOLT
PLUG, DRAIN
# 12

09168-08029-000
0916808029000

0916808029000
GASKET, HEAD COVER BOLT
GASKET
# 13

11343-09F50-000
1134309F50000

1134309F50000
PLATE, AIR INTAKE
Niet beschikbaar
# 14

11344-09F50-000
1134409F50000

1134409F50000
11344-09F50-000
CUSHION, AIR INTAKE PLATE
Niet beschikbaar
# 15

02112-06123-000

02112-3612A-000
 0211206123000
SCREW
# 16

11387-09F50-000
1138709F50000

1138709F50000
DUCT, BELT COOLING FRONT NO.1
Niet beschikbaar
# 17

11388-09F50-000
1138809F50000

1138809F50000
DUCT, BELT COOLING FRONT NO.2
Niet beschikbaar
# 18

11386-09F50-000
1138609F50000

1138609F50000
CONNECTOR, COOLING DUCT FRONT NO.1
Niet beschikbaar
# 19

09402-76208-000
0940276208000

0940276208000
CLAMP
CLAMP, DUCT FRONT NO.2
# 20

11389-09F50-000
1138909F50000

1138909F50000
CLAMP. BELT CLG DUCT FR
CLAMP, DUCT FRONT
# 21

11395-09F50-000
1139509F50000

1139509F50000
DUCT, BELT COOLING CTR
Niet beschikbaar
# 22

11394-09F50-000
1139409F50000

1139409F50000
CONNECTOR, DUCT CTR NO.2
Niet beschikbaar
# 23

11389-09F50-000
1138909F50000

1138909F50000
CLAMP. BELT CLG DUCT FR
CLAMP, DUCT CTR
# 24A

44281-29C00-000

63191-25C00-000
 4428129C00000
CUSHION
CUSHION, DUCT CTR CONNECTOR
# 24

11393-09F50-000
1139309F50000

1139309F50000
CONNECTOR, DUCT CTR NO.1
Niet beschikbaar
# 25

11485-09F50-000
1148509F50000

1148509F50000
GASKET, DUCT CTR CONNECTOR
Niet beschikbaar
# 26

11486-09F50-000
1148609F50000

1148609F50000
GASKET, DUCT RR CONNECTOR
Niet beschikbaar
# 27

11398-09F50-000
1139809F50000

1139809F50000
DUCT, BELT COOLING REAR
Niet beschikbaar
# 27A

11487-09F50-000
1148709F50000

1148709F50000
SHIELD, BELT COOLING DUCT REAR
Niet beschikbaar
# 28

11397-09F50-000
1139709F50000

1139709F50000
CONNECTOR, DUCT REAR NO.2
Niet beschikbaar
# 29

11396-09F50-000
1139609F50000

1139609F50000
CONNECTOR, DUCT REAR NO.1
Niet beschikbaar
# 30

09402-60208-000
0940260208000

0940260208000
CLAMP
CLAMP, DUCT REAR
# 31

11392-09F50-000
1139209F50000

1139209F50000
GUARD, DUCT CTR
Niet beschikbaar
# 32

09409-06322-5PK
09409063225PK

09409063225PK
CLIP(BLACK)
CLIP
# 33

01550-06203-000

01550-0620B-000
 0155006203000
BOLT
BOLT, DUCT CTR CONNECTOR
# 34

01550-06953-000

01550-0695B-000
 0155006953000
BOLT
BOLT, DUCT CTR CONNECTOR
# 35

01550-06403-000

01550-0640A-000
 0155006403000
BOLT
BOLT, DUCT REAR CONNECTOR
# 36

09111-06061-000

09111-06094-000
 0911106061000
BOLT.RR BUMPER LOWER
SCREW, DUCT FRONT/CTR
# 37

11399-09F50-000
1139909F50000

1139909F50000
SEPARATOR, BELT COOLING DUCT FRONT
Niet beschikbaar
# 38

11351-09F50-000
1135109F50000

1135109F50000
COVER, MAGNETO
Niet beschikbaar
# 39

11483-09F50-000
1148309F50000

1148309F50000
GASKET.MAGNETO COVER
GASKET
# 40

04211-13189-000
0421113189000

0421113189000
PIN
# 41

01547-06403-000

01547-0640B-000
 0154706403000
BOLT. REAR
BOLT
# 42

01547-06503-000

01547-0650B-000
 0154706503000
SCREW
BOLT
# 43

09248-16012-000
0924816012000

0924816012000
PLUG, PLGR OUT
PLUG OIL GALL NO.1/OIL PUMP
# 44

09168-16002-000
0916816002000

0916816002000
GASKET
